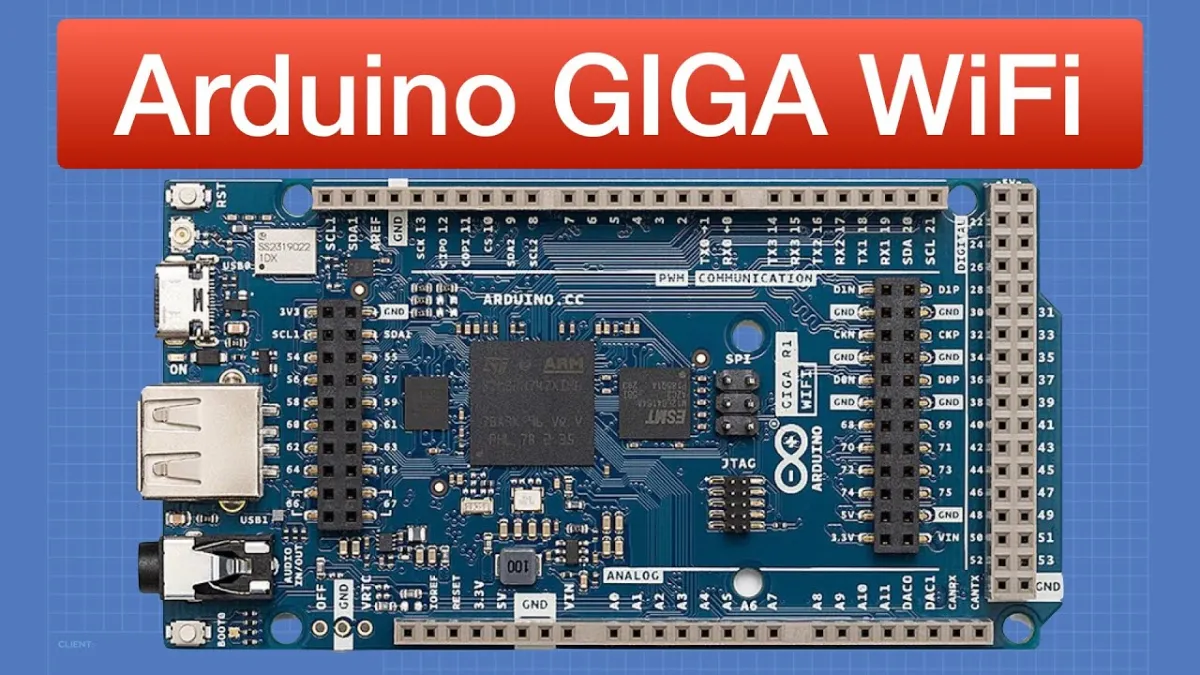

Arduino® GIGA R1 WiFi

Arduino GIGA R1 WiFi savršena je razvojna ploča za ambiciozne stvaratelje koji svoje projekte žele podići na višu razinu. Ova je ploča idealna za developere, umjetnike, dizajnere zvuka i tehnološke entuzijaste s velikim idejama, ali ograničenim budžetom. Ploča nudi napredne značajke u pristupačnoj komponenti i ima isti oblik kao popularne Arduino Mega i Due.

Otkrijte snažne mogućnosti Arduino GIGA R1 WiFi:

Microcontroller: STM32H747XI dual-core 32-bitni mikrokontroler sadrži Cortex®-M7 (480 MHz) i Cortex®-M4 (240 MHz). Time mogu međusobno komunicirati dva procesora. Možete pokretati Micropython na jednoj jezgri i Arduino na drugoj.

Bežična komunikacija: S Murata 1DX modulom ova ploča podržava i Wi-Fi® i Bluetooth®. Jednostavno se povežite s Arduino IoT Cloudom kako biste svoje projekte upravljali na daljinu. ATECC608A također osigurava sigurnu komunikaciju.

Hardverski priključci i komunikacija: Kao i njegovi prethodnici, GIGA R1 WiFi ima 4 UART-a, 3 I2C priključka, 2 SPI priključka i 1 FDCAN.

GPIO-i i dodatni pinovi: Ova ploča zadržava oblik Mega i Due, što vam omogućuje jednostavno korištenje prilagođenih shieldova. Ima 76 GPIO pinova i dodatne headere za više mogućnosti povezivanja. Također su dodana dva nova pina: VRTC za priključak baterije i OFF pin za isključivanje ploče.

Konektori: GIGA R1 WiFi sadrži dodatne konektore, uključujući USB-A priključak za USB stickove i druge uređaje za pohranu, 3.5mm jack priključak za audio ulaz i izlaz, USB-C® priključak za napajanje i programiranje te JTAG konektor.

Viši napon: Za razliku od svojih prethodnika koji podržavaju do 12 volti, GIGA R1 WiFi može podnijeti raspon od 6 do 24 volta.

Arduino GIGA R1 WiFi bez sumnje je najbolja ploča za ambiciozne stvaratelje s velikim idejama. Povežite je s Arduino GIGA Display Shieldom za maksimalnu funkcionalnost s 3.97” 480x800 RGB zaslonom osjetljivim na dodir. Dizajnirajte vlastite jedinstvene shieldove 3D ispisom i započnite svoj DIY projekt uz naše vodiče.

Tehničke specifikacije:

  • Ploča: Arduino® GIGA R1 WiFi
  • SKU: ABX00063
  • Microcontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
  • Radio Module: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps i Bluetooth®
  • Sigurnost: ATECC608A-MAHDA-T
  • USB: USB-C® (Programiranje / HID), USB-A (Host)
  • Pinovi: 76 digitalnih I/O pinova, 12 analognih ulaznih pinova, 2 DAC (DAC0/DAC1), 12 PWM pinova
  • Komunikacija: UART (4x), I2C (3x), SPI (2x), CAN (zahtijeva vanjski transceiver)
  • Konektori: Kamera (I2C + D54-D67), Zaslon (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Audio Jack (DAC0, DAC1, A7)
  • Napajanje: Radni napon 3.3V, ulazni napon (VIN) 6-24V, DC struja po I/O pinu 8 mA
  • Brzina takta: Cortex® M7 480 MHz, Cortex® M4 240 MHz
  • Memorija: 2MB Flash, 1MB RAM
  • Dimenzije: Širina 53 mm, Duljina 101 mm



Često postavljana pitanja o Arduino GIGA R1 WiFi

Trebam li vanjsku antenu? Je li uključena u paketu?
Da, potrebna vam je vanjska antena. Ploča nema ugrađenu antenu, ali u pakiranju je uključena u.FL antena.

Koji su Arducam modeli kompatibilni s konektorom kamere na ploči?
Konektor kamere (J6 header) je 20-pinski adapter prikladan za Arducam kamere kao što su OV7675 i OV7670. Za više informacija o korištenju kamere možete pogledati priručnik za GIGA R1 WiFi Camera.

Koje su razlike između Portenta H7 i GIGA R1 WiFi?
Postoji nekoliko važnih razlika:

  • GIGA R1 WiFi koristi USB-C® za napajanje ploče i programiranje te za simulaciju HID uređaja poput miša ili tipkovnice. Na Portenta H7 USB-C® se također može koristiti kao DisplayPort izlaz, USB hub ili za napajanje priključenih OTG uređaja.
  • GIGA R1 WiFi nudi jednostavan pristup svim mogućnostima STM32H7 s 2,54 mm pin headerima, što ga čini prikladnijom opcijom za prototipiranje. Portenta H7 prikladnija je za masovnu proizvodnju, s obzirom na upotrebu kompaktnih konektora visoke gustoće radi uštede prostora.
  • GIGA R1 WiFi nudi dodatne značajke kao što su USB-A konektor, 3,5mm jack ulaz-izlaz i JTAG konektor na ploči, zahvaljujući većoj veličini.

Koji su shieldovi kompatibilni s GIGA R1 WiFi?
Svaki shield u UNO, Mega ili Due obliku koji podržava 3.3V trebao bi raditi s GIGA R1 WiFi. Međutim, preporučujemo da kompatibilnost provjerite s proizvođačem. Sljedeći shieldovi službeno su kompatibilni s GIGA R1 WiFi:

  • Arduino Ethernet Shield Rev2
  • Arduino Motor Shield Rev3
  • Arduino 4 Relays Shield
  • Arduino 9 Axis Motion Shield

Koja je razlika između dva USB konektora na GIGA R1 WiFi?
GIGA R1 WiFi ima dva USB konektora:

  • USB-C® konektor (USB0), uz gumb za resetiranje i u.FL konektor antene, koristi se za programiranje, serijsku komunikaciju i napajanje od 5V.
  • USB-A konektor (USB1), uz 3,5mm jack konektor, služi kao USB host i nije namijenjen za programiranje.
  • Dual-core MCU
  • Wi-Fi i Bluetooth
  • 76 GPIO pinova
  • 6-24V ulaz
Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Snažan dual-core – Dvije jezgre za paralelni rad.
  • Bežično povezivanje – Podržava Wi-Fi® i Bluetooth®.
  • Mnogo priključaka – 76 GPIO pinova i dodatni headeri.
  • Sigurna komunikacija – ATECC608A osigurava zaštitu.
  • Širok napon napajanja – Radi s 6 do 24 volta.
Specifikacije
MikrokontrolerSTM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
NapajanjeRadni napon 3.3V, ulazni napon (VIN) 6-24V, DC struja po I/O pinu 8 mA
DimenzijeŠirina 53 mm, Duljina 101 mm
Brzina taktaCortex® M7 480 MHz, Cortex® M4 240 MHz
ZaštitaATECC608A-MAHDA-T
Memorija2MB Flash, 1MB RAM
USBUSB-C® (programiranje / HID), USB-A (host)
PločaArduino® GIGA R1 WiFi
Radio modulMurata 1DX dual WiFi 802.11b/g/n 65 Mbps i Bluetooth®
Digitalni I/O pinovi76
PWM pinovi12
FDCAN1
USB-A priključak1
3,5 mm priključak1
JTAG konektor1
SKUABX00063
KomunikacijaUART (4x), I2C (3x), SPI (2x), CAN (zahtijeva vanjski transceiver)
DAC2
Analogni ulazni pinovi12

U pakiranju

  • Arduino GIGA R1 WiFi
  • u.FL antena
