Shema spajanja i primjer koda

Ovako spoji DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.

Monitor napona za Step-Up Boost modul

Ovaj projekt napaja podesivi DC-DC step-up modul s Arduino 5V pina i prati izlazni napon pomoću analognog pina A0. Možete usporediti očitanja u Arduino Serial Monitoru s ugrađenim LED zaslonom modula dok okrećete potenciometar.

Shema spajanja: DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter na Arduino UNO
Shema spajanja · Klikni za povećanje
Tablica spajanja: DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter na Arduino UNO
Tablica spajanja · Klikni za povećanje
Step_Up_Boost_Module_Voltage_Monitor.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Step-Up Boost Module Voltage Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// DC-DC Boost Module Voltage Monitor

const int voltagePin = A0;

void setup() {
  Serial.begin(115200);
  Serial.println(F("DC-DC Boost Module Voltage Monitor Initialized"));
}

void loop() {
  int rawValue = analogRead(voltagePin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("Raw ADC: "));
  Serial.print(rawValue);
  Serial.print(F(" | Module Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Napajanje ESP32 pomoću snažnog DC-DC step-up modula

Ovaj projekt prikazuje kako napajati ESP32 pločicu iz 3.7V Li-ion battery, podignute na 5V pomoću podesivog DC-DC step-up modula s ugrađenim voltmeter displayom. Podesite onboard potentiometer dok zaslon ne pokaže 5.0V prije nego što ga spojite na VIN pin na ESP32. Nakon što se napajanje uključi, onboard LED na ESP32 treperi i ispisuje statusne poruke u Serial Monitor.

Shema spajanja: DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter na ESP32 DevKit V1
Shema spajanja · Klikni za povećanje
Tablica spajanja: DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter na ESP32 DevKit V1
Tablica spajanja · Klikni za povećanje
Powering_ESP32_with_High_Power_DC_DC_Ste.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with High-Power DC-DC Step-Up Module
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Demonstration of ESP32 powered via DC-DC Step-Up Module
// Ensure output voltage is set to 5.0V using the onboard trimmer before connecting.

const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int uptimeSeconds = 0;

void setup() {
  Serial.begin(115200);
  delay(1000);

  pinMode(LED_PIN, OUTPUT);

  Serial.println("========================================");
  Serial.println("ESP32 Powered by DC-DC Boost Converter");
  Serial.println("========================================");
}

void loop() {
  // Turn on LED
  digitalWrite(LED_PIN, HIGH);
  delay(500);

  // Turn off LED
  digitalWrite(LED_PIN, LOW);
  delay(500);

  uptimeSeconds++;
  Serial.print("System running on boosted power. Uptime: ");
  Serial.print(uptimeSeconds);
  Serial.println(" s");
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter

Ovaj Step Up (Boost) regulator modul [3-35V] je kompaktan, ali snažan 6A DC-DC step-up (boost) modul napajanja.

Raspolaze širokim rasponom radnog napajanja s ulaznim naponom napajanja između 3,5 i 35V te će taj ulazni napon povisiti s 4V na 35V.

Modul također sadrži integrirani voltmetar koji može mjeriti i ulazni i izlazni napon. Gumb za odabir napona omogućuje jednostavno prebacivanje između ta dva.

Zajedno s visoko preciznim višestrukim potenciometrom može se postići i izmjeriti bilo koji željeni izlazni napon unutar svog raspona napajanja bez potrebe za vanjskim mjernim uređajem. Osim toga, LED indikatori prikazuju struju te ulazno ili izlazno mjerenje.

Funkcije

  • Raspon ulaznog napona: 3 ~ 35VDC (Napomena: ako je ulazni napon manji od 4V, dolazi do smetnji voltmetra)
  • Ulazna struja: 9A (maks.)
  • Raspon izlaznog napona: 3,5 ~ 35VDC (pobrinite se da je izlazni napon iznad ulaznog napona)
  • Izlazna struja: 6A (maks.)
  • Izlazna snaga: 75W (kada su ulazni i izlazni naponi veći od 20V do 128W)
  • Učinkovitost pretvorbe: 96,4% (maks.)
  • Raspon voltmetra: 4 do 40V, pogreška ±0. 1V
  • Veličina: 67 mm x 43 mm x 12 mm





Pakiranje sadrži:
1 x snažni podesivi DC-DC pojačavajući modul

  • Podesivi napon
  • Digitalni voltmetar
  • 96,4% učinkovito
  • Snažan modul

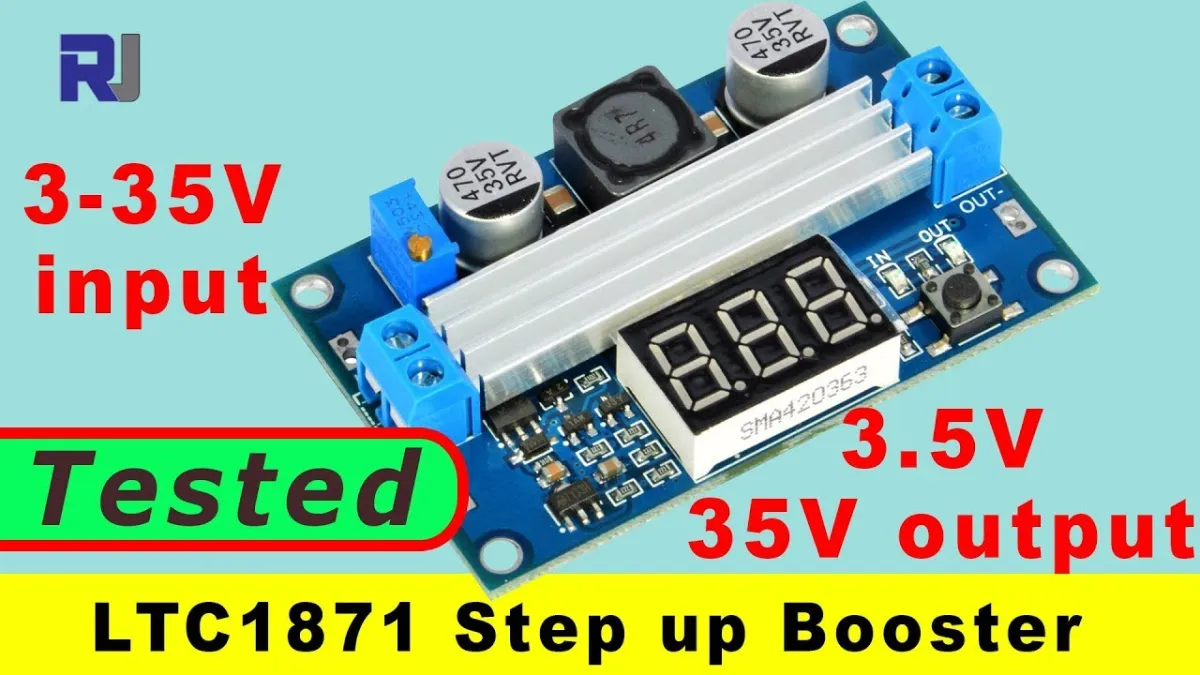

Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Širok ulazni raspon – Radi s ulaznim naponom od 3,5 do 35 VDC.
  • Podesivi izlaz – Željeni izlazni napon može se podesiti unutar raspona.
  • Ugrađeni voltmetar – Izravno mjeri ulazne i izlazne napone.
  • Jednostavno prebacivanje – Prekidač za odabir napona prebacuje između oba mjerenja.
  • LED indikatori – Prikazuje struju i mjerenje ulaza ili izlaza.
Specifikacije
VrstaStep-up (boost)
Izlazna snaga75W (kada su ulazni i izlazni napon veći od 20V do 128W)
Izlazna struja6A (maks)
Ulazna struja9A (maks)
Raspon ulaznog napona3 ~ 35VDC (Napomena: ulazni napon je manji od 4V, kvar voltmetra)
Učinkovitost pretvorbe96,4% (maks)
Raspon voltmetra4 do 40V, pogreška ±0. 1V
Dimenzija67 mm x 43 mm x 12 mm

U pakiranju

  • DC-DC snažni podesivi pojačavajući modul

Recenzije

★★★★★ 4,0/5 2 recenzije
  • ★★★★★dswmPotvrđena kupnja

    Izgleda uredno, još nije testirano.

  • ★★★★★Jean - Claude Vandam.

    Još nisam testirao zbog intenzivnog karate treninga.
