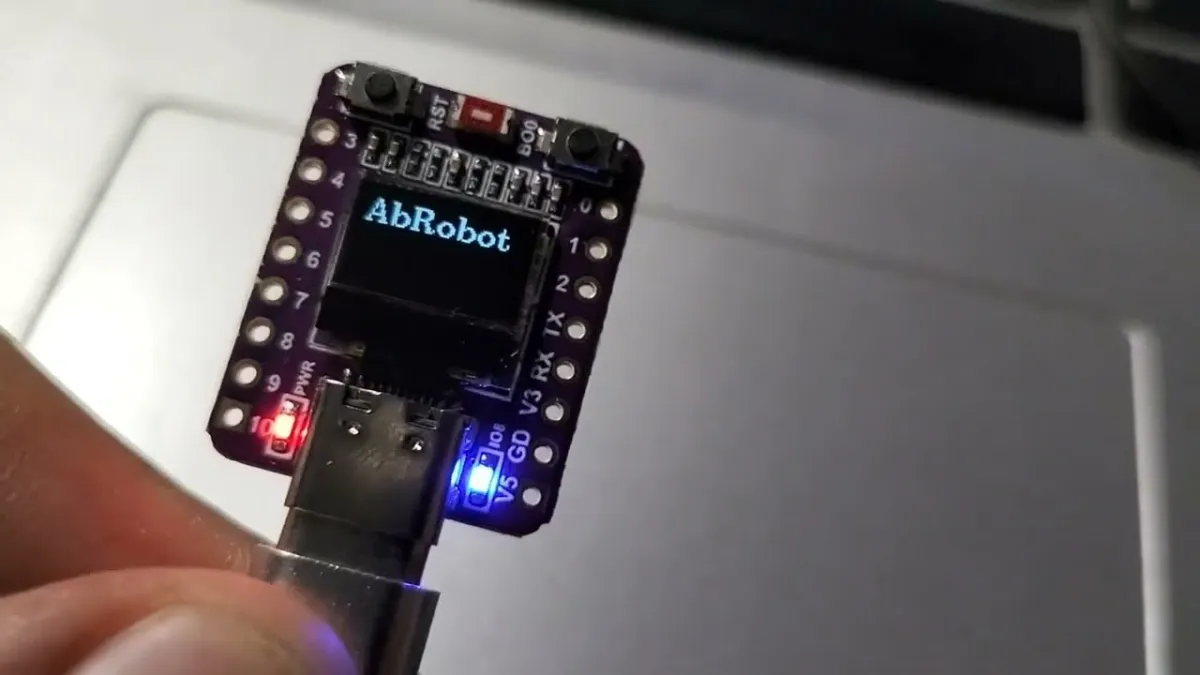

ESP32-C3 razvojna ploča s mini 0.42 inčnim midi OLED zaslonom

Priručnik za proizvod: ESP32-C3 Development Board s 0.42" OLED-om

Ova kompaktna IoT ploča temelji se na čipu ESP32-C3 (RISC-V) i ima integrirani 0.42 inčni OLED zaslon. Budući da se pinout i upravljanje zaslonom razlikuju od standardnih ESP32 modula, u nastavku su navedene posebne upute za ispravno korištenje ploče.

1. Važne hardverske specifikacije

• Čip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Napomena: aktivirajte "USB CDC On Boot" u Arduino IDE-u za podršku Serial Monitoru.
• OLED zaslon: 0.42 inča (efektivna rezolucija 72x40 piksela).
• Format: Vrlo kompaktan (oko 20x25mm).

2. Pinout & Priključci (Pažnja!)

Dokumentacija na internetu često je zbunjujuća. Koristite donje rasporede pinova za ovu specifičnu ploču (ABRobot stil):

• OLED I2C SDA: GPIO 5 (Ne 8, kako je često navedeno u shemama).
• OLED I2C SCL: GPIO 6 (Ne 9).
• Ugrađena LED: GPIO 8 (Active LOW: LOW = uključeno, HIGH = isključeno).
• Boot tipka: GPIO 9.
• Hardverski serijski priključak (UART0): TX = GPIO 21, RX = GPIO 20.

3. Postavke Arduino IDE-a

Za programiranje ove ploče odaberite sljedeće postavke u Arduino IDE-u:

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled (Bitno za prikaz Serial.print).
• Flash Mode: DIO (zadano).

4. Upravljanje OLED zaslonom (Ključno)

Zaslon koristi kontroler SSD1306, ali ima fizičku rezoluciju od samo 72x40 piksela. Interni buffer je ipak 128x64. Morate primijeniti "offset" (pomak) kako bi tekst bio vidljiv.

Potrebna biblioteka: Instalirajte U8g2 library (od olikraus) putem Arduino Library Managera.

Primjer koda:

#include
#include

// Inicijalizacija za ESP32-C3 s I2C na pinu 5 (SDA) i 6 (SCL)
// Koristimo standardni 128x64 driver, ali samo dio zaslona.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Postavke za 0.42 inčni zaslon
int width = 72;
int height = 40;

// Offseti su potrebni kako bi se izlaz centrirao u 128x64 bufferu
int xOffset = 30; // 30 najbolje radi u praksi
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Kratka pauza za stabilnost

  u8g2.begin();
  u8g2.setContrast(255);      // Maksimalna svjetlina
  u8g2.setBusClock(400000);   // 400kHz I2C brzina
  u8g2.setFont(u8g2_font_ncenB10_tr); // Odaberite čitljiv font
}

void loop(void) {
  u8g2.clearBuffer(); // Obriši interni buffer

  // Nacrtaj okvir oko vidljivog područja za testiranje
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Nacrtaj tekst (uzmite u obzir xOffset i yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Pošalji podatke na zaslon
  delay(1000);
}

5. Provjera dodatnih pinova (LED blink)

Želite testirati ostale pinove? Koristite ovu jednostavnu petlju. Napomena: pin 8 također upravlja ugrađenom LED-om.

// GPIO 8 je ugrađena LED (LOW = UKLJUČENO)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED uključena
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED isključena
  delay(500);
}
