Senzor protoka vode za mjerenje brzine protoka u vodovodnim cijevima i crijevima.
SKU: OT2104-D114 Broj artikla: NB030 EAN: 4013488820707 Lokacija: F04.02
Alternativa
Horizontalni prekidač razine vode / senzor razine tekućine
€ 2,45
Pogledaj ovu alternativu
Senzor protoka vode za mjerenje brzine protoka vode ili drugih tekućina. Ovaj senzor spajate između vodovodne cijevi ili crijeva za vodu i koristi senzor s kotačićem za mjerenje koliko tekućine prolazi kroz njega. Kotačić ima pričvršćen mali magnet, a Hallov magnetski senzor s druge strane plastične cijevi može mjeriti koliko je okretaja kotačić napravio kroz plastičnu stijenku.
Senzor protoka vode isporučuje se s tri žice: crvenom (5-18VDC), crnom (uzemljenje) i žutom (Hallov impulsni izlaz). Brojanjem impulsa izlaza senzora možete pratiti protok tekućine: svaki impuls iznosi približno 2.25 mililitara. Imajte na umu da ovo nije precizan senzor i da se impuls može razlikovati ovisno o brzini protoka, tlaku tekućine i poravnanju senzora. Pažljiva kalibracija potrebna je ako je potrebna preciznost veća od 10%.
Specifikacije senzora protoka vode:
Dimenzije
Duljina: 6,2cm
Širina: 3,5cm
Visina: 3,6cm
| Širina | 3,5 cm |
|---|---|
| Boja | bijela |
| Duljina | 6,2 cm |
| Vrsta | YF-S201 |
| Visina | 3,6 cm |
| Raspon vlažnosti | 35%-80% RH |
| Radi na | 5 do 18VDC |
| Maksimalna potrošnja struje | 15mA @ 5V |
| Protok | 1 do 30 Litara/Minuta |
| Raspon temperature | -25 do 80°C |
| Maksimalni tlak vode | 1.75Mpa |
| Promjer cijevi / priključka | 1/2″ / 20mm |
| Svaki impuls | 2,25 ml |
Još nema recenzija.

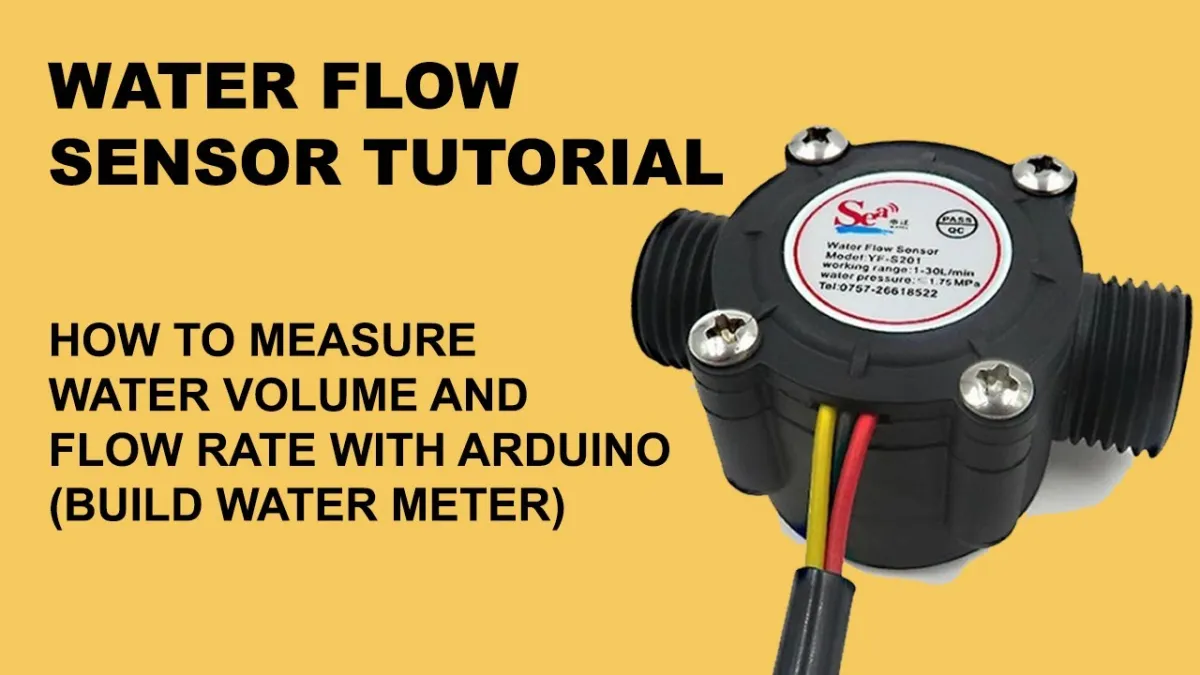

Senzor protoka vode YF-S201
