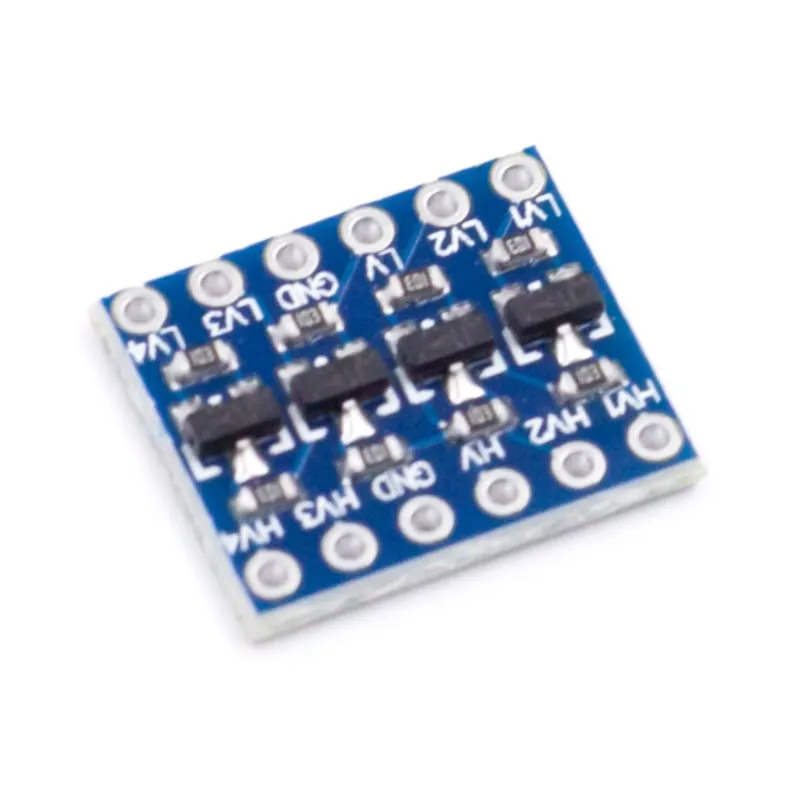

4-Kanal-Logik-Pegelwandler

Name: 4-Kanal-Logik-Pegelwandler
Brand: OTRONIC
SKU: OT3107
Price: 0.80 EUR
Availability: InStock

SKU: OT3107 Artikelnummer: NA019 EAN: 8720589817845

€ 0,80 Inkl. MwSt. (€ 0,66 Exkl. MwSt.)

Dieses Modul kann für 4 Kanäle in beide Richtungen eine Spannungsumsetzung zwischen 1.8V, 2.8V, 3.3V und 5V digitalen Signalen durchführen, wie serielle Daten, I2C und ISP (<2Mhz). Für jeden Kanal wird ein N-Channel-MOSFET in der folgenden Schaltung verwendet:

Wer eine eigene Schaltung statt eines Mikrocontrollers anschließt, muss daran denken, dass am Eingang zwischen den Pulsen eine Verbindung zur Masse erforderlich ist, um eine logische 0 darzustellen und den Ausgang LOW zu erhalten. Wenn nichts an die Pins angeschlossen ist, steht alles über die 10K-Pullup-Widerstände im HIGH-Zustand.

Wird mit losen Headers geliefert

Abmessungen
Länge: 1,5cm
Breite: 1,2cm
Höhe: 0,2cm
