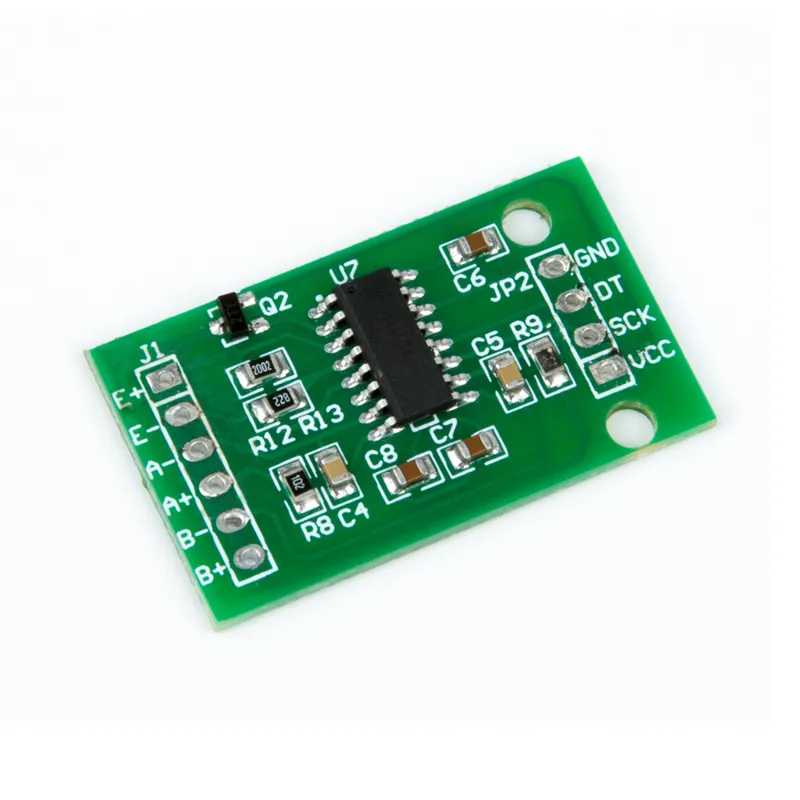

HX711 Wägezellen-Verstärkermodul

Das Modul verwendet den HX711 als Controller, einen 24-Bit S/D-Wandler-Chip, der speziell für digitale Waagen entwickelt wurde. Zu diesem Modul gehören ein oder zwei Gewichtssensoren, die je nach Gewicht einen variablen Widerstand liefern.

Mit dem HX711 Load-Cell-Verstärker kannst du Gewichtssensoren auf einfache Weise auslesen, um das Gewicht zu bestimmen. Da das Differenzsignal eines Gewichtssensors sehr klein ist, kannst du ihn nicht direkt an einen Arduino anschließen und musst daher diesen Verstärker verwenden.

Das HX711-Modul ist mit einem 24-Bit-ADC ausgestattet, wodurch es die kleinsten Gewichtsunterschiede erkennen kann. Mit Hilfe von Kalibriergewichten kannst du also eine sehr genaue Waage bauen.

• Betriebsspannung: 5V
• Stromverbrauch: ca. 1.6mA (aktiv), < 1 uA (Schlafmodus)
• ADC-Auflösung: 24 bit
• Anzahl der Load Cells: 2 Stück (4-adrig) oder 4 Stück (3-adrig)
• Abmessungen: 33.50 x 20.30 x 3.00 mm
• Gewicht: 2.2 gram

Das HX711-Datenblatt können Sie hier herunterladen
