4-kanalni optokaplerski izolacijski modul s PC817X za sklopove kojima je potrebna razdvojenost signala.
SKU: OT3262 Broj artikla: AA639 EAN: 8720618231475 Lokacija: F02.05
Alternativa
Relejni modul 5v Low s optokaplerom
€ 2,20
Pogledaj ovu alternativu

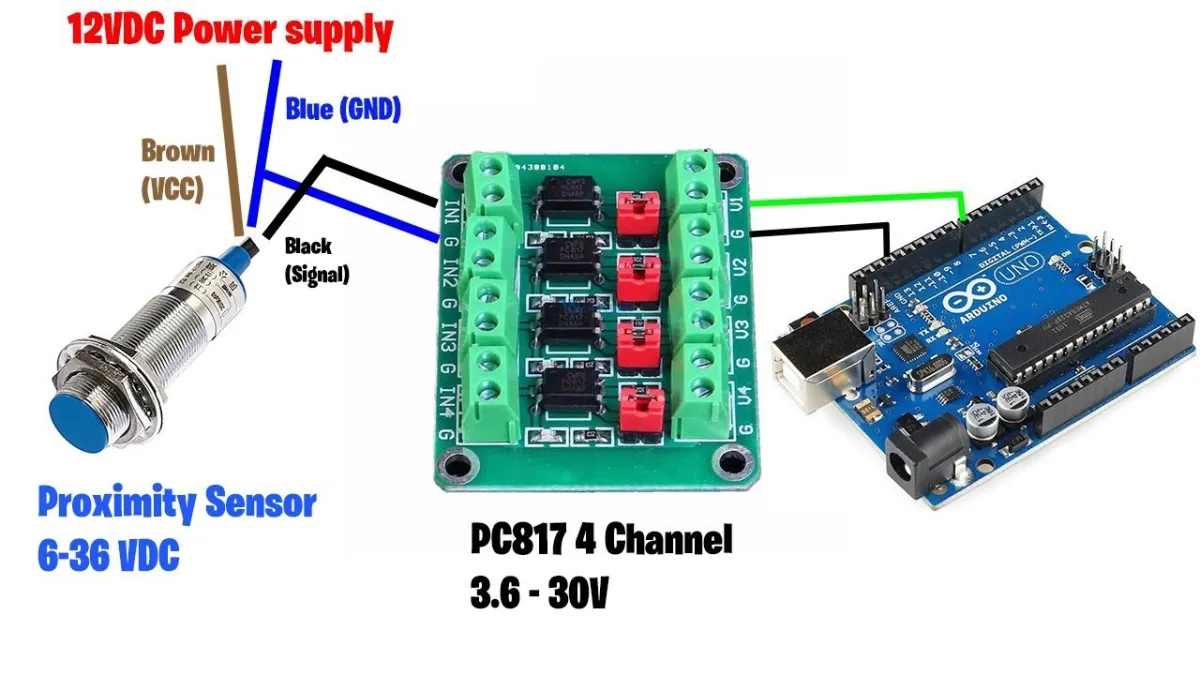

Ova pločica s optokaplerom opremljena je s 4 optokaplera PC817X. Za objašnjenje kako optokapleri točno rade preporučujemo da pogledate video uz ovaj proizvod (na engleskom).
Jumperom se min/GND površine međusobno povezuju za zajedničku masu (Common Ground). Za potpunu izolaciju jumper se stoga mora ukloniti.

Ulazni napon (IN1-IN4): 3.6-24V
Izlazni napon (V1-V4): 3.6-30V
Maksimalna snaga po izlazu: 150mW
Maksimalna frekvencija preklapanja: 4kHz
Maks. izlazna struja: 10mA
Preuzmite ovdje datasheet za optokapler PC817X
Dimenzije
Duljina: 4,71cm
Širina: 3,8cm
Visina: 1,2cm
| Dimenzije | 4,71 x 3,8 x 1,2 cm |
|---|---|
| Snaga | 150mW |
| Ulazni napon | 3.6-24V |
| Izlazni napon | 3.6-30V |
| Frekvencija | 4kHz |
| Izlazna struja | 10mA |
Još nema recenzija.
