DDS signalni generator modul za Arduino i samogradnju fleksibilnih frekvencijskih ili funkcijskih generatora.
SKU: OT3459 Broj artikla: NA416 EAN: 8720618690838 Lokacija: E06.05
Alternativa
XR2206 DIY komplet generatora signala
€ 7,80
Pogledaj ovu alternativu
Ovako spoji AD9850 DDS modul generatora signala na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.
Ovaj projekt upravlja AD9850 DDS modulom putem 4-žičanog serijskog sučelja kako bi generirao precizne frekvencije sinusnog i pravokutnog vala. Arduino inicijalizira DDS modul i periodično prebacuje izlaznu frekvenciju između 1 kHz, 10 kHz i 100 kHz. Spojite osciloskop ili brojač frekvencije na ZOUT1 (sinusni val) ili QOUT1 (pravokutni val) kako biste provjerili izlazni signal.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : AD9850 DDS Sine & Square Wave Generator
* Board : Arduino UNO (arduino:avr:uno)
* Parts : AD9850 DDS Signal Generator Module
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int PIN_W_CLK = 8;
const int PIN_FQ_UD = 9; // Labeled FU_UD on module
const int PIN_DATA = 10;
const int PIN_RESET = 11;
const unsigned long AD9850_REF_CLOCK = 125000000UL; // 125 MHz reference oscillator
void pulsePin(int pin) {
digitalWrite(pin, HIGH);
delayMicroseconds(1);
digitalWrite(pin, LOW);
delayMicroseconds(1);
}
void ad9850Reset() {
digitalWrite(PIN_RESET, HIGH);
delayMicroseconds(1);
digitalWrite(PIN_RESET, LOW);
delayMicroseconds(1);
pulsePin(PIN_W_CLK);
pulsePin(PIN_FQ_UD);
}
void ad9850SetFrequency(double freqHz) {
// Calculate 32-bit tuning word: (freq * 2^32) / ReferenceClock
uint32_t tuningWord = (uint32_t)((freqHz * 4294967296.0) / (double)AD9850_REF_CLOCK);
// Transmit 32-bit frequency tuning word (LSB first)
for (int i = 0; i < 32; i++) {
digitalWrite(PIN_DATA, (tuningWord >> i) & 0x01);
pulsePin(PIN_W_CLK);
}
// Transmit 8 control/phase bits (all 0 for normal operation)
for (int i = 0; i < 8; i++) {
digitalWrite(PIN_DATA, LOW);
pulsePin(PIN_W_CLK);
}
// Latch the updated frequency into the DDS core
pulsePin(PIN_FQ_UD);
}
void setup() {
pinMode(PIN_W_CLK, OUTPUT);
pinMode(PIN_FQ_UD, OUTPUT);
pinMode(PIN_DATA, OUTPUT);
pinMode(PIN_RESET, OUTPUT);
digitalWrite(PIN_W_CLK, LOW);
digitalWrite(PIN_FQ_UD, LOW);
digitalWrite(PIN_DATA, LOW);
digitalWrite(PIN_RESET, LOW);
Serial.begin(115200);
while (!Serial) {
;
}
Serial.println(F("AD9850 DDS Generator Initialized"));
ad9850Reset();
}
void loop() {
const double testFrequencies[] = {1000.0, 10000.0, 100000.0};
for (int i = 0; i < 3; i++) {
double freq = testFrequencies[i];
ad9850SetFrequency(freq);
Serial.print(F("Output frequency set to: "));
Serial.print(freq);
Serial.println(F(" Hz"));
delay(3000);
}
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Ovaj projekt generira precizne sinusne i pravokutne signale pomoću AD9850 DDS modula kojim upravlja ESP32. Sketch prolazi kroz niz frekvencija (1 kHz, 10 kHz, 100 kHz i 1 MHz) svakih 3 seconds. Spojite osciloskop ili brojač frekvencije na ZOUT1 za sinusni signal ili na QOUT1 za pravokutni izlaz.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : AD9850 DDS Signal Generator with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : AD9850 DDS Signal Generator Module
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// AD9850 DDS Signal Generator Demo on ESP32
const int W_CLK_PIN = 18;
const int FU_UD_PIN = 19;
const int DATA_PIN = 23;
const int RESET_PIN = 5;
// 125 MHz reference clock crystal on board
const double REF_CLK = 125000000.0;
const double testFrequencies[] = {1000.0, 10000.0, 100000.0, 1000000.0};
const int numFrequencies = sizeof(testFrequencies) / sizeof(testFrequencies[0]);
int currentFreqIndex = 0;
void pulseHigh(int pin) {
digitalWrite(pin, HIGH);
delayMicroseconds(1);
digitalWrite(pin, LOW);
delayMicroseconds(1);
}
void resetAD9850() {
pulseHigh(RESET_PIN);
pulseHigh(W_CLK_PIN);
pulseHigh(FU_UD_PIN); // Enable serial load mode
}
void sendFrequency(double frequency) {
uint32_t tuningWord = (uint32_t)((frequency * 4294967296.0) / REF_CLK);
// Send 32-bit frequency tuning word (LSB first)
for (int i = 0; i < 32; i++) {
digitalWrite(DATA_PIN, (tuningWord >> i) & 0x01);
pulseHigh(W_CLK_PIN);
}
// Send 8 control/phase bits (0x00 for 0 phase offset)
for (int i = 0; i < 8; i++) {
digitalWrite(DATA_PIN, LOW);
pulseHigh(W_CLK_PIN);
}
// Latch new frequency to output
pulseHigh(FU_UD_PIN);
}
void setup() {
Serial.begin(115200);
delay(500);
Serial.println("AD9850 DDS Signal Generator Initializing...");
pinMode(W_CLK_PIN, OUTPUT);
pinMode(FU_UD_PIN, OUTPUT);
pinMode(DATA_PIN, OUTPUT);
pinMode(RESET_PIN, OUTPUT);
digitalWrite(W_CLK_PIN, LOW);
digitalWrite(FU_UD_PIN, LOW);
digitalWrite(DATA_PIN, LOW);
digitalWrite(RESET_PIN, LOW);
resetAD9850();
Serial.println("AD9850 ready!");
}
void loop() {
double freq = testFrequencies[currentFreqIndex];
sendFrequency(freq);
Serial.print("Output frequency set to: ");
Serial.print(freq, 0);
Serial.println(" Hz");
currentFreqIndex = (currentFreqIndex + 1) % numFrequencies;
delay(3000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Generatori signala/ funkcijski generatori iznimno su praktični od RF-a do ugrađene logike, ali obično nisu baš jeftini.
Dobra vijest: s ovim AD9850 DDS modulom uz malo sastavljanja izradit ćete vlastiti fleksibilni, funkcionalni i jednostavni Arduino generator frekvencije!
S LED zaslonom, rotacijskim potenciometrom i Arduinom možete izraditi jednostavan za korištenje, samostojeći generator signala. (Ne zaboravite kupiti CP2102 USB na TTL serijski pretvarač ako ga još nemate kod kuće)

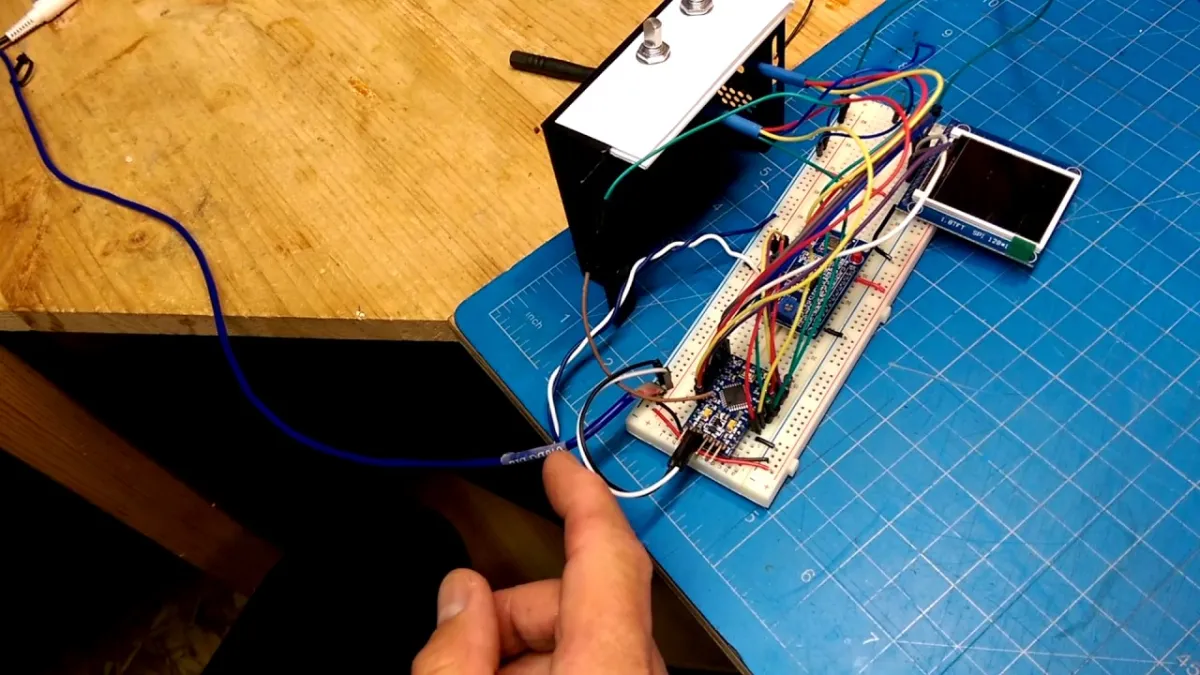

Također možete odabrati da ga kombinirate samo s Arduino Uno na breadboardu.
Potpuno drugačiji pristup je korištenje ovog modula za izradu vlastitog Software Defined Radio (SDR).
Ukratko, odličan modul za početak rada!
Značajke:
PRIMJENE:
| Napajanje | 3,3 V ili 5 V |
|---|---|
| Brzina takta | 125 MHz |
| Snaga | 380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V) |
| Model | AD9850 |
| Pojednostavljeno sučelje upravljanja | paralelni bajt ili serijski format učitavanja |
| Niska potrošnja energije | 380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V) |
| Broj odvoda | 28 |
Izvrsno
AD9850 DDS modul generatora signala
