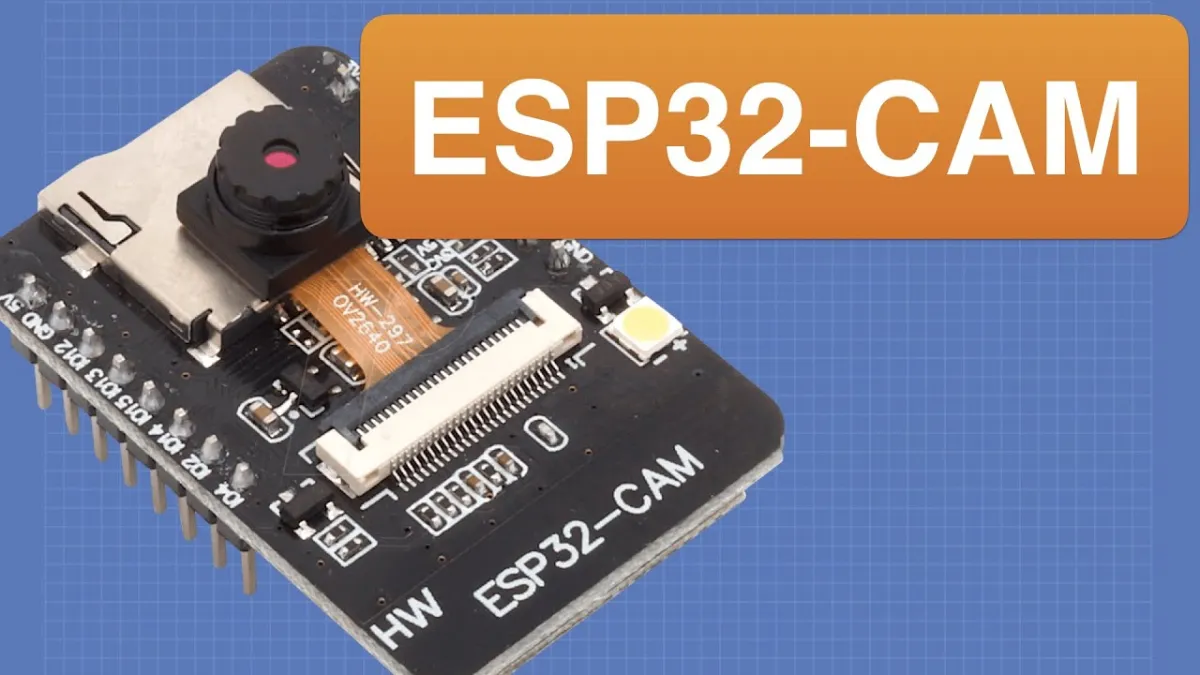

ESP32-CAM razvojna ploča s kamerom, WiFi i Bluetoothom

Potpuni ESP32 s kamerom modulom i utorom za Micro SD karticu.

OV5640 kamera modul sadrži 1/4 inch CMOS UXGA (1632 x 1232 pixels) slikovni senzor. Vrlo je malih dimenzija i ima niski radni napon od 1.7 do 3.3V.

Značajke:

• Ultra-mali 802.11b/g/n Wifi + BT/BLE SoC modul
• Low-power dual-core 32-bit CPU za application procesore
• Do 240 MHz, do 600 DMIPS
• Ugrađenih 520 KB SRAM, vanjski 4 M PSRAM
• Podržava sučelja kao što su UART/SPI/I2C/PWM/ADC/DAC
• Podrška za OV2640 i OV7670 kameru s ugrađenim flashom
• Podrška za upload slike putem WiFI-ja
• Podrška za tf-karticu
• Podrška za više načina mirovanja
• Ugrađeni Lwip i FreeRTOS
• Podrška za STA/AP/STA + AP radni način
• Podrška za Smart Config/AirKiss distribuciju mreže jednim klikom
• Podrška za serijsku lokalnu nadogradnju i udaljenu nadogradnju firmwarea (FOTA)

PAŽNJA, ovaj modul nema USB priključak. Za programiranje je potreban zaseban serijski USB modul (FT232RL).

Instaliranje ESP32-CAM u Arduino IDE
Prema zadanim postavkama Arduino IDE softver ne poznaje ESP32 ploču. Kako biste mogli programirati ESP32-CAM u Arduino IDE-u, prvo ga je potrebno instalirati u Arduino IDE. Slijedite sljedeće korake:

1. U Arduino IDE-u idite na DATOTEKA pa na POSTAVKE.
2. U polje VIŠE URL-OVA UPRAVITELJA PLOČA unesite sljedeći URL: https://dl.espressif.com/dl/package_esp32_index.json
3. Sada idite na ALATI, PLOČA i UPRAVLJANJE PLOČAMA
4. Potražite ESP32 i instalirajte ESP32 by Espressif Systems
5. U popisu pod ALATI, PLOČA odaberite "AI Thinker ESP32-CAM"

To je to, sada možete krenuti s ESP32-CAM-om.

Pogledajte i YouTube video koji smo dodali s objašnjenjem korak po korak na engleskom jeziku.

Spajanje FT232RL na ESP32-CAM
Za spajanje FT232RL-a na ESP32-CAM možete koristiti sljedeću shemu:

Dobivate li poruku A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header

Važno: GPIO 0 mora biti povezan s GND kako bi se kod mogao učitati.
