GUVA-S12SD UV senzor modul

Analogni pretvarač UV svjetla u napon za mjerenje intenziteta UV svjetla.

GUVA-S12SD UV senzorski modul koristi se za detekciju intenziteta ultraljubičastog zračenja. Ovaj modul ima analogni izlaz koji se mijenja s intenzitetom UV svjetla.

SADRŽAJ PAKETA:

• GUVA-S12SD UV svjetlosni senzorski modul
• 3-pinski muški header

NAJVAŽNIJE ZNAČAJKE:

• Detektira UV svjetlo u rasponu od 240nm – 370nm
• Analogni izlazni napon proporcionalan UV indeksu UV svjetla koje pada na detektor
• 3.3 i 5V kompatibilan
• GUVA-S12SD je pravi UV detektor koji detektira samo svjetlo od 240 nm do 370 nm, UV-B i veći dio UV-A spektra. Također hvata i gornji dio UV-C.GUVA-S12SD graf osjetljivosti

UVC valne duljine koriste se u blacklight lampama, solarijima, UV odašiljačima za gmazove, germicidnim sterilizatorima i sličnim primjenama. Ovaj modul može se koristiti za nadzor rada tih uređaja.

Također se može koristiti za mjerenje UV indeksa, koji pruža ljestvicu za određivanje koliko je intenzivno UV sunce i stoga koje zaštitne mjere treba poduzeti.

UV indeksnu ljestvicu objavljuje EPA i namijenjena je davanju savjeta ljudima o izlaganju suncu i o tome koje zaštitne mjere trebaju poduzeti kako bi smanjili štetu od sunca na minimum.

SIG ili SIO = Signalni izlaz – Spojiti na analogni ulaz MCU-a
GND = masa
VCC = 2,7V do 5,5V. Spojiti na Vcc MCU-a (obično 3,3 ili 5V)
Montaža modula
Modul dolazi s odvojenim muškim headerom. Header se može zalemiti na gornju ili donju stranu modula, ovisno o planiranoj uporabi, ili se mogu koristiti žice za izradu spojeva.

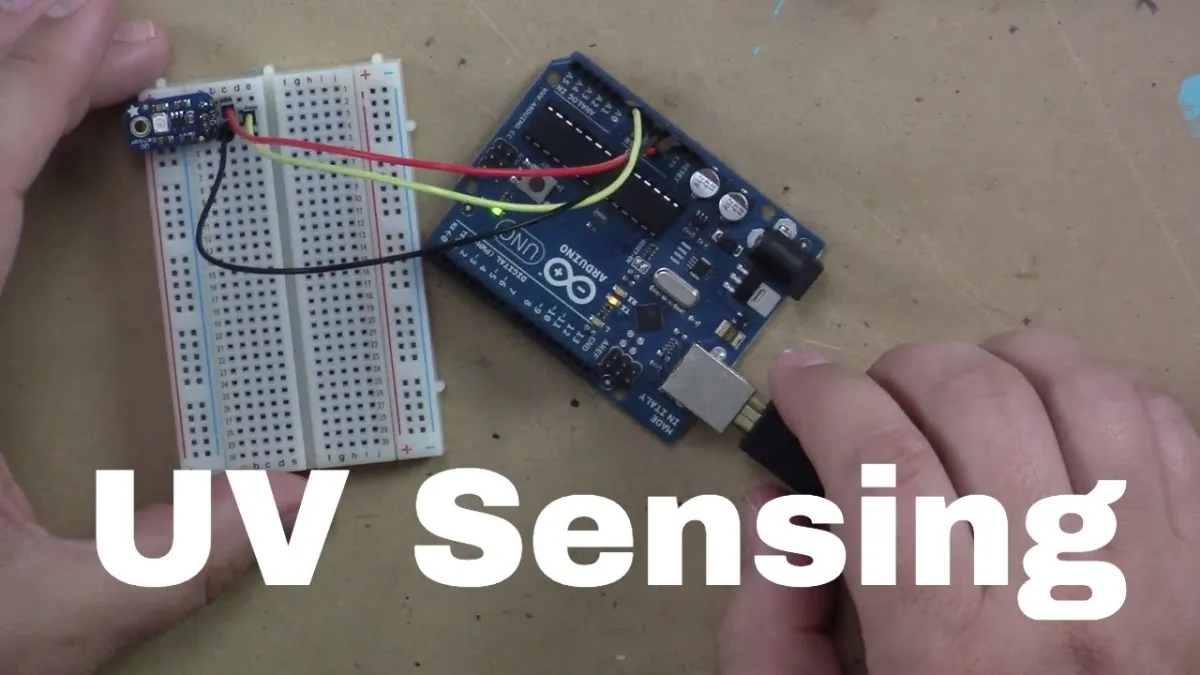

Za upotrebu na breadboardu header postavljamo na donju stranu. Lemljenje je najlakše ako se header umetne u breadboard bez lemljenja kako bi ostao na mjestu tijekom procesa lemljenja.

Kako radi GUVA-S12SD UV senzor modul

Modul sadrži LM358 dualni op-amp koji pretvara trenutni izlaz senzora u napon, a zatim taj izlaz pojačava kako bi se mogao očitati putem analognog ulaza na MCU-u za mjerenje UV-a.

Op-amp prve faze daje napon koji je proporcionalan fotostruji od 4,3 * senzora u µA. Ako je fotostruja 0,1 µA (0,09 mW/cm^2), tada je izlaz 0,43 V

To napaja drugi stupanj op-ampa s dodatnim pojačanjem od 6,1x. U ovom primjeru konačni izlaz je 0,43V x 6,1 = 2,62V.

Kao što je konfigurirano, modul je posebno koristan za mjerenje umjerenih do umjereno visokih razina UV svjetla ili ako se senzor postavi iza filtra neutralne gustoće kako bi se smanjio postotak UV-a koji pada na senzor.

Ako je potrebno mjeriti vrlo visoke razine UV-a, drugi stupanj pojačanja može se zaobići. To se može postići kratkim spajanjem 5,1K otpornika "512" i uklanjanjem 1K otpornika desno od njega s oznakom "01B" ili "102". Time se pojačanje izlaznog pojačala mijenja u x1, čime se ono učinkovito izbacuje iz kruga. S tom izmjenom UV indeks se zatim izračunava množenjem izlaza s 10.

Napomena: od 6/2021 prilagođavamo ovaj modul i sada se isporučuje s 1M povratnim otpornikom na prvoj fazi, kao što je gore navedeno. Prije tog datuma povratni otpornik bio je 10M. 10M otpornici označeni su s 01F, 1M otpornici s 01E. S 10M povratnim otpornikom prva faza je 43 * fotostruja senzora u µA. Ako je fotostruja 0,1 µA (0,09 mW/cm^2), tada je izlaz 4,3 V.
