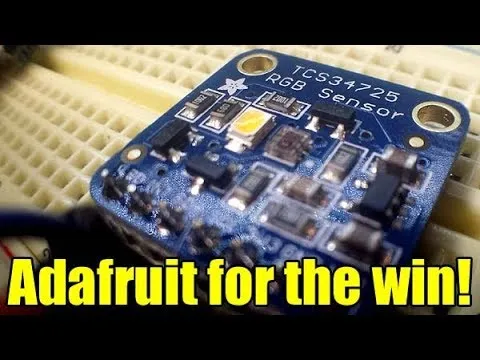

RGB senzorski modul TCS34725

Od sada će vaša elektronika blistati očaravajućim bojama uz ovaj prekrasni senzor boje i svjetla.

Ovo je najbolji senzor boje na tržištu, TCS34725, koji ima RGB i Clear elemente za detekciju svjetla.

IR blokirajući filtar omogućuje precizna mjerenja boja, dajući vam mnogo vjerniju boju nego većina senzora, jer ljudi ne vide IR.

Prikladan za uporabu iza zatamnjenog stakla zahvaljujući nevjerojatnom dinamičkom rasponu 3.800.000:1 s podesivim vremenom integracije i pojačanjem.

S 3.3V regulatorom, tako da breakout možete sigurno napajati s 3-5VDC i s pomakom razine za I2C pinove, tako da se mogu koristiti s 3.3V ili 5V logikom.

Osim toga, tu je i lijepa neutralna LED temperatura 4150°K s MOSFET upravljačem na ploči za osvjetljavanje onoga što pokušavate osjetiti. LED se može jednostavno uključiti ili isključiti logičkim izlazom.

Povežite se s bilo kojim mikrokontrolerom putem I2C-a, a primjer koda brzo će vas pokrenuti s očitanjima s 4 kanala.

Spojite senzor tako da VDD povežete na 3-5VDC, masu na common ground, SCL na I2C Clock i SDA na I2C podatke na vašem Arduinu. Ponovno pokrenite IDE i odaberite primjer skice te stavite svoje omiljeno voće pokraj senzorskog elementa!

Glavne značajke:

• Odvojeni senzori za intenzitet crvenog/zelenog/plavog svjetla
• Senzor intenziteta ambijentalnog (svijetlog) svjetla
• IR filtar za blokiranje svjetla
• Integrirani, logički upravljani bijeli LED izvor svjetla
• Dinamički raspon 3.800.000:1
• Podesivo pojačanje i vrijeme integracije
• Izlaz prekida dostupan na temelju unaprijed definiranih pragova osvjetljenja
• I2C sučelje
• Rad na 3.3 ili 5V

PAKET SADRŽI:
TCS34725 RGB senzorski modul boje
Muški header

Kako radi RGB senzorski modul

Senzor radi tako da na objekt usmjerava bijelo svjetlo i mjeri količinu crvene, zelene, plave i bijele svjetlosti koja se reflektira od površine tog objekta.

Mjerenja se provode pomoću matrice senzora 3 x 4 s crvenim/zelenim/plavim filtrima boja ispred njih. Također mjeri ukupni intenzitet reflektirane svjetlosti pomoću prozirnog filtra preko tri senzora. Cijeli niz senzora ima IR filtar koji smanjuje utjecaj IR svjetla na mjerenja.

Analogni izlazi senzora pretvaraju se u 16-bitne digitalne vrijednosti pomoću 4 integrirajuća ADC-a. Te digitalne vrijednosti senzora zatim su dostupne MCU-u putem I2C sabirnice.

Postoje 2 glavne postavke koje se mogu konfigurirati kako bi utjecale na očitanja i optimizirale ih za određenu primjenu.

Postavka pojačanja: Postavka pojačanja može se postaviti na 1X, 4X, 16X ili 60X. Veće postavke pojačanja mogu pomoći pri ispravnom očitavanju boje pri slabom osvjetljenju, ali također mogu povećati razinu šuma mjerenja.

Vrijeme integracije: Vrijeme integracije je trajanje koje se koristi za uzorkovanje. Dulja vremena integracije mogu u nekim primjenama osigurati bolju točnost. Vrijeme integracije TCS34725 Module Schematisch može se postaviti na 2,4 mS, 24 mS, 50 mS, 101 mS, 154 mS ili 700 mS.

Ako je prekid omogućen i izmjerene vrijednosti premaše gornju ili donju graničnu vrijednost postavljenu za prekid, izlaz otvorenog kolektora bit će postavljen na NISKO. Budući da je to izlaz otvorenog kolektora, potreban je pull-up otpornik na INT liniji kako bi se povukla na VISOKO kada nije aktivno povučena na NISKO. To se obično može implementirati omogućavanjem internog pull-upa na uC podatkovnom pinu.

Ugrađena bijela LED koristi se za osvjetljavanje objekta koji se mjeri i može se upravljati putem LED pina na modulu. Ako je pin u lebdećem stanju, LED svijetli. Ako je poželjno da bude trajno isključena, pin se može spojiti na masu. Pin se također može spojiti na digitalni izlaz na MCU-u i uključivati/isključivati kada se uzimaju uzorci.

I2C sučelje
Modul komunicira putem standardnog I2C sučelja. I2C adresa je fiksna na adresi 0x29.

Modul sadrži MOSFET-ove i pull-up otpornike za pomak razine I2C SDA i SCL linija, tako da ispravno rade i s 3,3 i s 5V MCU-ima.

Napajanje modula
Modul se može napajati ulazom od 5 V ili 3,3 V na VIN pinu na modulu.

TCS34725 senzor radi na 3,3 V, pa ugrađeni 3,3 V regulator snižava više napone na 3,3 V potrebne za senzor.

3V3 pin na modulu omogućuje pristup izlazu regulatora od 3,3 V ako je potrebno.

Priključci modula
LED = ulaz za upravljanje LED-om. Ostavite u lebdećem stanju za LED uvijek uključenu. Povucite LOW za isključivanje LED-a
INT = izlaz prekida aktivan na NISKO. Izlaz je otvoreni kolektor pa zahtijeva pull-up otpornik. Povezuje se s ulazom prekida na MCU-u, ako se koristi.
SDA = I2C SDA linija. Povezuje se sa SDA na MCU-u
SCL = I2C SCL linija. Povezuje se sa SCL na MCU-u
3V3 = 3.3V izlaz ugrađenog 3.3V regulatora
GND = masa se povezuje s masom na MCU-u
VIN = ulazno napajanje. Povezuje se s 3,3 V ili 5 V na MCU-u

Montaža modula
Modul dolazi s muškim headerom odvojenim. To omogućuje da se header zalemi na gornju ili donju stranu modula, ovisno o planiranoj uporabi, ili se mogu koristiti žice za izradu spojeva.

Za uporabu na breadboardu header postavljamo na donju stranu. Lemljenje je najlakše kada je header umetnut u breadboard kako bi ostao na mjestu tijekom procesa lemljenja.
