Ultrazvučni senzor udaljenosti za Arduino, ESP32, Wemos i Raspberry Pi projekte, poput robotskih automobila i pomoći pri parkiranju.
SKU: OT703-C86 Broj artikla: AB043 EAN: 8720589817135 Lokacija: C08.06
Alternativa
Ultrazvučni senzor udaljenosti ugradbeni crni SR04M-2 otporan na prskanje vode
€ 11,95
Pogledaj ovu alternativu
Ovako spoji HC-SR04 ultrazvučni senzor udaljenosti na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.
Ovaj projekt mjeri udaljenost pomoću ultrazvučnog senzora HC-SR04. Emitira se ultrazvučni impuls i mjeri se vrijeme povratnog odjeka kako bi se izračunala udaljenost u centimetrima, koja se zatim ispisuje u Serial Monitor svakih 500 ms.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : HC-SR04 Ultrasonic Distance Sensor Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : HC-SR04
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// HC-SR04 Ultrasonic Distance Sensor Demo
const int trigPin = 9;
const int echoPin = 10;
void setup() {
Serial.begin(115200);
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
digitalWrite(trigPin, LOW);
Serial.println(F("HC-SR04 Ultrasonic Sensor Ready"));
}
void loop() {
// Trigger a 10-microsecond high pulse
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
// Measure the duration of the incoming echo pulse (timeout ~30ms / ~5m)
unsigned long duration = pulseIn(echoPin, HIGH, 30000UL);
if (duration == 0) {
Serial.println(F("Out of range"));
} else {
// Speed of sound is ~343 m/s -> ~29.15 us per cm (round-trip 58.3 us/cm)
float distanceCm = duration / 58.2;
Serial.print(F("Distance: "));
Serial.print(distanceCm, 1);
Serial.println(F(" cm"));
}
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Ovaj projekt mjeri udaljenost pomoću HC-SR04 ultrazvučnog senzora udaljenosti. Budući da HC-SR04 radi na 5V i šalje 5V Echo impuls, jednostavan djelitelj napona s otpornicima 1kΩ / 2kΩ sigurno smanjuje Echo signal na ~3.3V za ESP32. Otvorite Serial Monitor na 115200 baud kako biste vidjeli mjerenja udaljenosti u stvarnom vremenu u centimetrima.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : HC-SR04 Ultrasonic Distance Sensor with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : HC-SR04
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// HC-SR04 Ultrasonic Distance Sensor with ESP32
const int TRIG_PIN = 5;
const int ECHO_PIN = 18;
void setup() {
Serial.begin(115200);
pinMode(TRIG_PIN, OUTPUT);
pinMode(ECHO_PIN, INPUT);
Serial.println("HC-SR04 Distance Sensor Initialized");
}
void loop() {
// Send a 10-microsecond HIGH pulse to trigger the sensor
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the round-trip echo pulse duration in microseconds
long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 30ms timeout (~5m range)
if (duration == 0) {
Serial.println("Out of range / no echo received");
} else {
// Speed of sound is ~0.0343 cm/us (divide by 2 for one-way distance)
float distanceCm = (duration * 0.0343) / 2.0;
Serial.print("Distance: ");
Serial.print(distanceCm, 1);
Serial.println(" cm");
}
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Ovaj senzor idealan je za izradu robotskog automobila koji mora pratiti udaljenost do objekata. Ili možete sami izraditi pomoć pri parkiranju. Neograničene mogućnosti s ovim ultrazvučnim senzorom udaljenosti. Idealan za vaš Arduino / ESP32 / Wemos ili Raspberry Pi projekt.
Pogledajte ovdje Shemu spajanja i primjer koda >>>
Kut senzora: <15o
Dimenzije: 45x20mm
Rezolucija: 3mm
Raspon detekcije: 2-450cm
Napon: 5V
Struja: <2mA

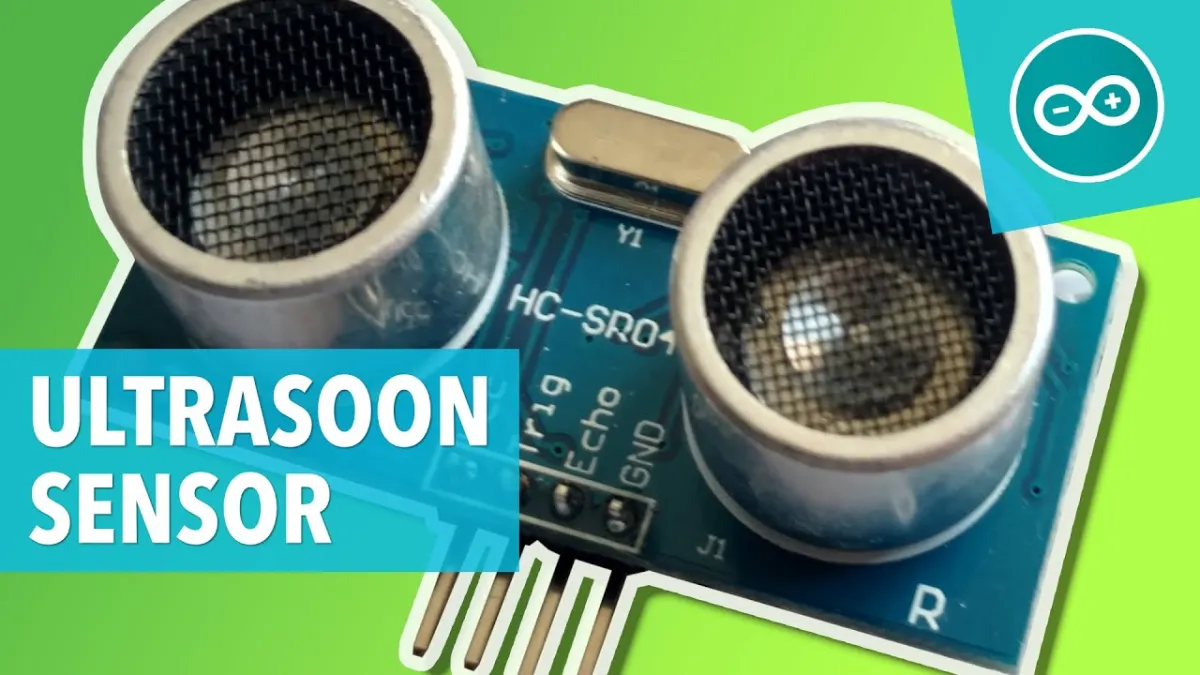

HC-SR04 ultrazvučni senzor udaljenosti uređaj je koji koristi ultrazvučne valove za mjerenje udaljenosti. Senzor se sastoji od odašiljača i prijamnika koji su povezani s mikrokontrolerom, kao što je Arduino.
Senzor radi tako da odašiljač emitira ultrazvučni impuls, koji se zatim odbija od objekata u okolini. Prijamnik zatim detektira odbijanje i šalje vrijeme natrag mikrokontroleru, koji zatim može izračunati udaljenost do objekta.
HC-SR04 ultrazvučni senzor udaljenosti prikladan je za mjerenje udaljenosti do 3 metra s točnošću od oko 3 mm. Senzor je jednostavan za korištenje s Arduino mikrokontrolerom i prikladan je za širok raspon primjena, kao što su izrada automatskih parkirnih sustava ili otkrivanje prepreka u određenom okruženju.
Senzor ima male dimenzije i nisku potrošnju energije, što ga čini prikladnim za projekte u kojima su prostor i upravljanje energijom važni. Senzor je također jednostavan za ugradnju zahvaljujući četiri rupe na stražnjoj strani, pomoću kojih se senzor lako može pričvrstiti na površinu.
Ukratko, HC-SR04 ultrazvučni senzor udaljenosti praktičan je i svestran senzor koji može biti izvrstan dodatak svakom Arduino projektu.
Dimenzije
Duljina: 4,55cm
Širina: 2,05cm
Visina: 1,53cm
| Širina | 2,05 cm |
|---|---|
| Rezolucija | 3 mm |
| Duljina | 4,55 cm |
| Visina | 1,53 cm |
