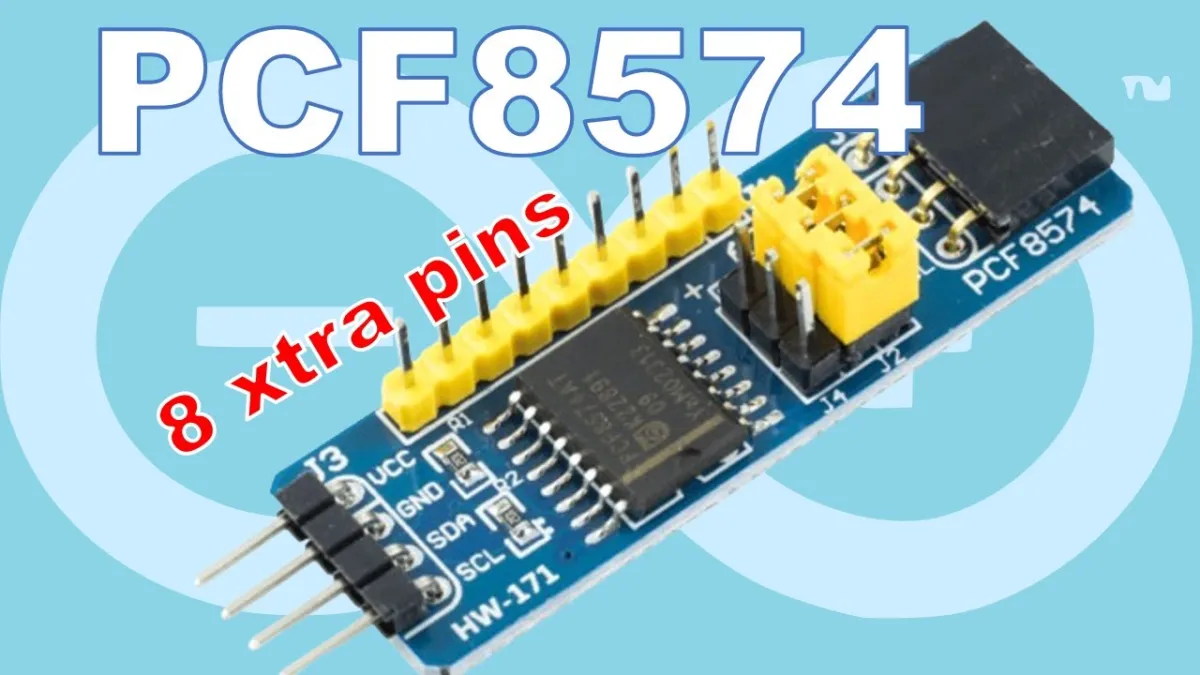

I2C na IO proširni modul PCF8574

Otkrijte svestranost PCF8574 I2C-na-IO proširnog modula i proširite mogućnosti svojih projekata bez ograničenja brojem dostupnih pinova. Savršen je za širok raspon primjena:

• Membranska tipkovnica: Pojednostavite povezivanje svoje tipkovnice i očitajte svaku tipku putem I2C sabirnice, čime štedite dragocjene IO pinove.
• LCD zasloni: Pretvorite zaslone s mnogo pinova, poput 16x2 ili 20x4 znakovnih zaslona, za upravljanje samo s dva I2C pina.
• Digitalni senzori: Spojite digitalne senzore s jednostavnim izlazom na PCF8574 i komunicirajte putem I2C-a, čime se eliminira potreba za više digitalnih IO pinova.
• LED diode i LED trake: Učinkovito upravljajte statusom uključeno/isključeno LED dioda putem I2C-a, idealno za indikatore statusa ili jednostavne vizualne prikaze.
• Tipke i prekidači: Besprijekorno integrirajte više ulaznih elemenata u svoj projekt, sve očitano putem jedne I2C sabirnice, za uredno i učinkovito postavljanje.
• Relejne ploče: Upravljajte strujnim krugovima ili drugim uređajima pomoću PCF8574 i znatno pojednostavite svoje sheme ožičenja.

PCF8574 modul otvara vrata svijetu mogućnosti, omogućujući vam da ostvarite složene projekte bez ograničenja broja IO pinova. Prikladan je i za hobiste i za profesionalce koji svoje projekte žele podići na višu razinu.

Značajke:

• Napon: 2.5 do 6V DC
• Pomoću jumpera možete postaviti I2C adresu prema želji
• Nudi 8 dodatnih pinova po modulu, koji mogu funkcionirati i kao ulazni i kao izlazni pin
• Ugrađeni pull-up otpornici za I2C sabirnicu
• Mogućnost povezivanja do 8 modula za proširenje broja pinova
• Modul koristi čip PCF8574(T) ili PCF8574A(T); varijanta "A" ima drugačiju I2C adresu

PAŽNJA: za izlazne signale koji zahtijevaju više od 10μA, potreban je vanjski pull-up otpornik. Izlazni signali ispod tog praga ne trebaju dodatni otpornik i mogu isporučiti do 25mA, kao što je objašnjeno u odjeljcima 10.1 i 13 tehničkih podataka.

Korištenje više modula
Povezivanje više od tri modula može dovesti do nedovoljno visokog I2C pull-up otpora (nižeg od 333Ω), što preopterećuje I2C priključak mikrokontrolera. U takvom slučaju preporučujemo uklanjanje pull-up otpornika s dodatnih modula, tako da samo tri modula imaju te otpornike. Ti se otpornici mogu prepoznati po oznaci s kodom 102 ili 1001.
