Shema spajanja i primjer koda

Ovako spoji LCD 1602/2004 I2C adapter na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.

1602 I2C LCD Display Demo

Ovaj projekt pokazuje kako spojiti i prikazati tekst na 1602 LCD modulu s I2C backpackom. Inicijalizira zaslon, uključuje pozadinsko osvjetljenje i ispisuje pozdrav zajedno s brojačem vremena rada uživo. Podesite potenciometar na stražnjoj strani modula ako je kontrast teksta previsok ili prenizak.

Shema spajanja: LCD 1602/2004 I2C adapter na Arduino UNO
Shema spajanja · Klikni za povećanje
Tablica spajanja: LCD 1602/2004 I2C adapter na Arduino UNO
Tablica spajanja · Klikni za povećanje
1602_I2C_LCD_Display_Demo.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Most 1602 I2C modules use address 0x27 or 0x3F
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("Hello, Arduino!");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: 0s");

  Serial.println(F("1602 LCD display initialized."));
}

void loop() {
  static unsigned long seconds = 0;

  delay(1000);
  seconds++;

  lcd.setCursor(8, 1);
  lcd.print(seconds);
  lcd.print("s   ");

  Serial.print(F("Uptime (s): "));
  Serial.println(seconds);
}

Potrebne biblioteke: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 1602 I2C LCD demo

Ovaj projekt prikazuje poruku dobrodošlice i brojač vremena rada na 1602 I2C LCD-u s znakovima. Koristi se 4-kanalni dvosmjerni pretvarač logičkih razina kako bi se sigurno povezali 3.3V I2C signali ESP32 s 5V logikom koju zahtijeva LCD backpack. Nakon uključivanja napajanja, LCD će se inicijalizirati i ažurirati tekuće sekunde svake sekunde.

Shema spajanja: LCD 1602/2004 I2C adapter na ESP32 DevKit V1
Shema spajanja · Klikni za povećanje
Tablica spajanja: LCD 1602/2004 I2C adapter na ESP32 DevKit V1
Tablica spajanja · Klikni za povećanje
ESP32_1602_I2C_LCD_Display_Demo.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 1602 I2C LCD Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address (commonly 0x27 or 0x3F) for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);

  // Initialize I2C communication (SDA = GPIO 21, SCL = GPIO 22)
  Wire.begin(21, 22);

  // Initialize the LCD
  lcd.init();
  lcd.backlight();

  // Print greeting
  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: 0s");

  Serial.println("1602 LCD Initialized!");
}

void loop() {
  // Update uptime counter every second
  static unsigned long lastUpdate = 0;
  if (millis() - lastUpdate >= 1000) {
    lastUpdate = millis();
    unsigned long seconds = millis() / 1000;

    lcd.setCursor(8, 1);
    lcd.print(seconds);
    lcd.print("s   ");

    Serial.print("Uptime: ");
    Serial.print(seconds);
    Serial.println(" s");
  }
}

Potrebne biblioteke: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

LCD 1602/2004 I2C adapter

S ovim modulom možete dodati I2C / IIC komunikacijsko sučelje na svoj LCD zaslon 1602 ili 2004, čime su potrebne samo 2 podatkovne žice za upravljanje vašim LCD zaslonom.

• Napon napajanja: 2,5 - 6 V
• podržava I2C protokol
• Postavljanje adrese uređaja (A0 / A1 / A2)
• Uključivanje/isključivanje pozadinskog osvjetljenja
• Moguće podešavanje kontrasta
• Dimenzije (D x Š x V): 41,5 x 19 x 15,3 mm



Dimenzije
Duljina: 4,55cm
Širina: 1,9cm
Visina: 1,5cm

  • Za LCD zaslone
  • I2C / IIC
  • Adresa podesiva
  • Pozadinsko osvjetljenje uključivo/isključivo

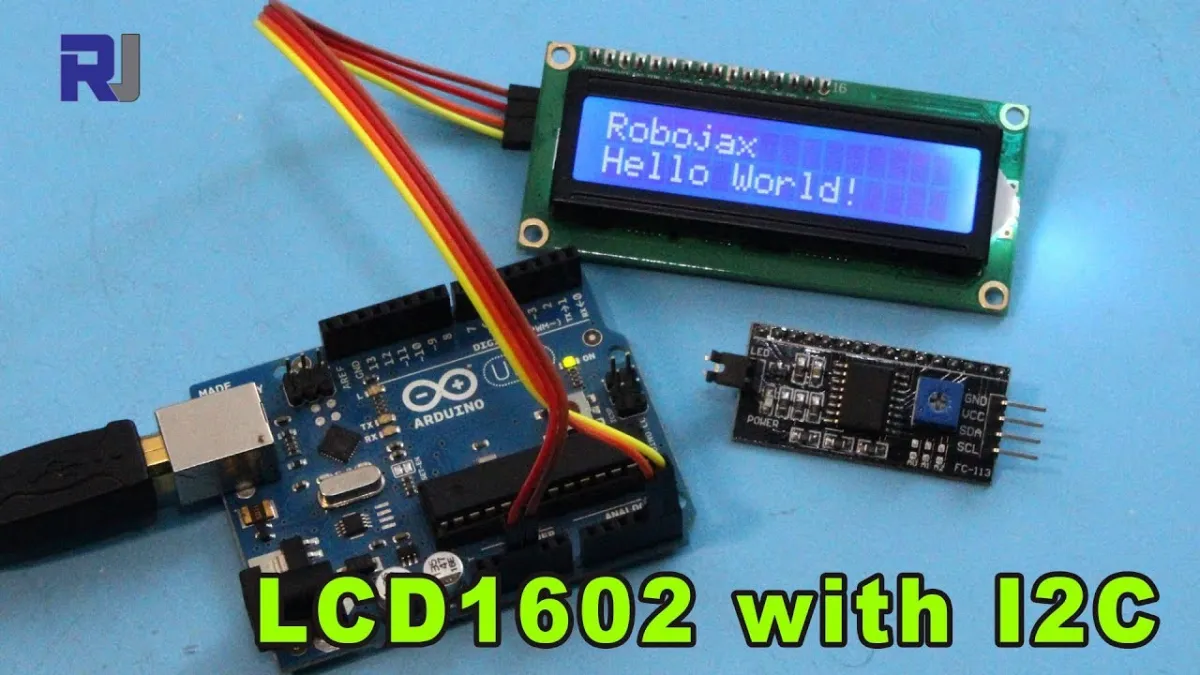

Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Manje ožičenja – Potrebne su samo 2 podatkovne žice.
  • Podesiva adresa – Adresa uređaja A0/A1/A2 je podesiva.
  • Pozadinsko osvjetljenje – Moguće je uključivanje i isključivanje.
  • Podešavanje kontrasta – Kontrast se jednostavno podešava.
Specifikacije
Dimenzije41,5 x 19 x 15,3 mm
Širina1,9 cm
Duljina4,55 cm
Napon napajanja2,5 - 6 V
Visina1,5 cm
