Modul svjetlosne barijere - 10mm

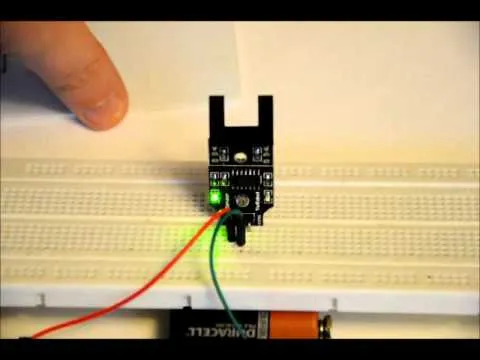

FC-33 Modul svjetlosne barijere je senzor koji se koristi za detekciju prisutnosti objekata pomoću svjetlosnog snopa. Senzor se sastoji od odašiljačkog i prijamnog modula, od kojih je svaki opremljen LED-icom i fototranzistorom.

Odašiljački modul emitira svjetlosni snop, dok prijamni modul detektira svjetlost koja se odbija od objekta. Kada nema prisutnog objekta, svjetlosni snop je izravno usmjeren na prijamni modul i izlaz ostaje neaktivan. No kada je objekt prisutan i prekida svjetlosni snop, izlaz senzora se aktivira.

Ovaj se modul, na primjer, koristi za mjerenje brzine vrtnje pomoću diska s prorezima. Također i na 3D printeru kao senzor graničnika.

Detekcijski dio je širok 10mm.

Modul ima 3 pina koji su navedeni na modulu:
- VCC (3.3V do 5V)
- GND (uzemljenje/min/ground)
- OUT (pokazuje je li svjetlosna barijera otvorena ili zatvorena)

Potrošnja struje: oko 15mA
