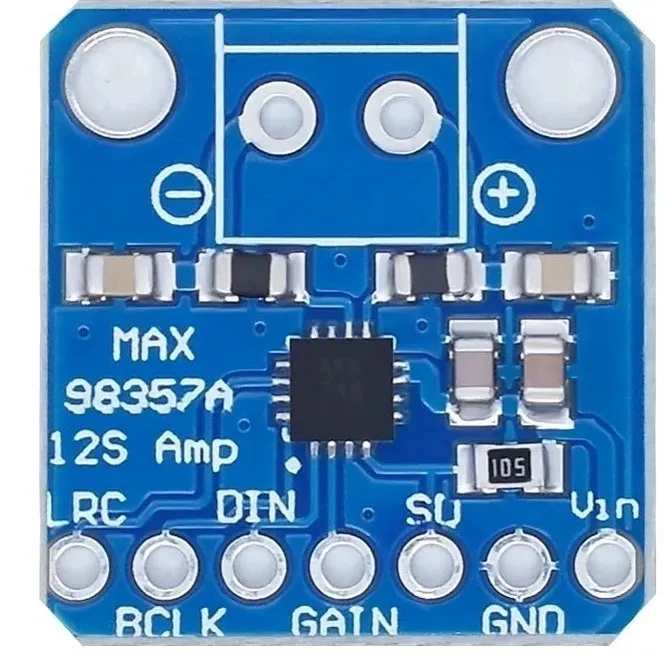

I2S DAC s 3W zesilovačem - MAX98357A

Pokud hledáte snadný a cenově dostupný způsob, jak zesílit své digitální zvukové soubory, pak je MAX98357 I2S Amp Breakout přesně pro vás. Přijímá standardní digitální audio vstup I2S a nejenže jej dekóduje na analogový signál, ale také jej přímo zesiluje pro reproduktor. Je ideální pro přidání kompaktního zesíleného zvuku a kombinuje 2 break-out moduly (I2S DAC + Amp) v jednom.

Co je I2S?

I2S je digitální zvukový protokol používaný na vývojových deskách pro přenos audio dat. Mnoho pokročilých čipů a procesorů spravuje veškerý zvuk v digitálním formátu I2S. Pro vstup nebo výstup dat se používají tři nebo čtyři piny (data in, data out, bit clock a left-right channel select). Obvykle je pro audio zařízení DAC čip, který komunikuje přes I2S a převádí jej na analogový signál, který může řídit sluchátka.

Tento malý mono zesilovač je překvapivě výkonný - dokáže dodat 3.2 watt výkonu do reproduktoru s impedancí 4 ohm (při napájení 5V a 10% THD). V miniaturním čipu je třída D controller, který pracuje při napájecím napětí 2.7V-5.5VDC. Protože je zesilovač třídy D, je mimořádně účinný, takže je ideální pro přenosné a bateriově napájené projekty. Má vestavěnou tepelnou ochranu a ochranu proti nadproudu, ale sotva jsme zaznamenali, že by se zahříval.

Audio vstup je standard I2S, můžete použít logická data 3.3V nebo 5V. Výstupy jsou "Bridge Tied" - to znamená, že jsou připojeny přímo na výstupy, bez připojení na zem. Výstupem je ~300KHz obdélníkový PWM signál, který je poté „průměrován“ cívkou reproduktoru - vysoké frekvence nejsou slyšet. Vše výše uvedené znamená, že výstup nelze připojit k jinému zesilovači, musí přímo řídit reproduktory.

Je zde Gain pin, který lze upravit pro změnu zesílení. Ve výchozím nastavení vám zesilovač poskytuje zesílení 9 dB. Připojením pull-up nebo pull-down rezistoru, nebo přímým zapojením, lze Gain pin nastavit na 3 dB, 6 dB, 9 dB, 12 dB nebo 15 dB.

Pin ShutDown/Mode lze použít k uvedení čipu do režimu spánku nebo k nastavení, který I2S audio kanál bude veden do reproduktoru. Ve výchozím nastavení zesilovač poskytuje stereomix (L+R)/2 na mono výstup. Přidáním rezistoru to můžete změnit na pouze levý nebo pouze pravý výstup.

Specifikace:

• Výstupní výkon: 3.2W při 4Ω, 10% THD, 1.8W při 8Ω, 10% THD, při napájení 5V
• PSRR: 77 dB typ. při 1 kHz
• I2S vzorkovací frekvence od 8 kHz do 96 kHz
• Nevyžaduje MCLK
• Redukce Click + Pop
• Pět pinově volitelných zesílení: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
• Tepelná ochrana proti vypnutí
• Dodává se se 7 header piny a 2 šroubovacími svorkami
