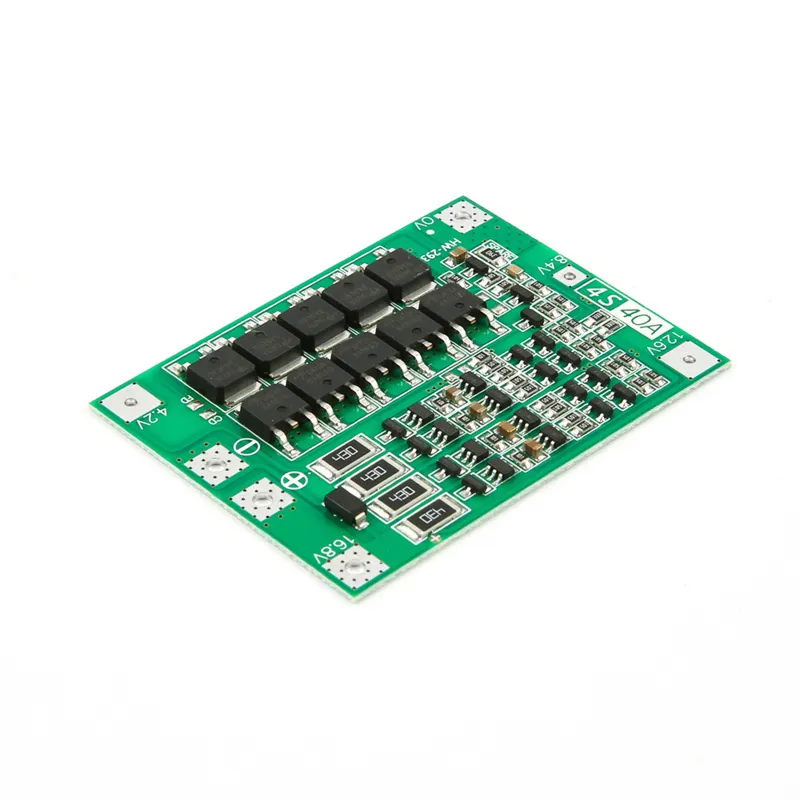

BMS 4S 40A Li-Ion Lithium Batteri 18650 Oplader Pcb

Et Battery Management System (BMS) til en 4S batteripakke. Med dette kredsløb kan du sikkert lave en batteripakke af 4 serier Li-ion/Li-Po batterier (celler). Kredsløbet beskytter batteripakken mod kortslutning, for høj spænding og for lav spænding. Derudover sørger kredsløbet for, at batterierne oplades jævnt (balancefunktion).

Specifikationer:

Ladespænding: 16.8V - 18.1V
Maksimal ladestrøm: 25A*
Maksimal kontinuerlig afladningsstrøm: 40A*
Kortslutningsbeskyttelse: 45 ± 5A
Overladningsbeskyttelsesspænding (pr. celle/batteri): 4.28 ± 0.05V
Afladningsbeskyttelsesspænding (pr. celle/batteri): 2.55 ± 0.08V
Balancefunktion: Ja
Mål: 56x45x2.6mm
*Bemærk: Dette er maksimum for BMS-kredsløbet. Tilsluttede batterier kan muligvis ikke klare denne strøm!

Pin-beskrivelse (Se billederne for tilslutningsdiagrammet):

B-: Min celle/batteri 1
B1: Plus celle/batteri 1, min celle/batteri 2
B2: Plus celle/batteri 2, min celle/batteri 3
B3: Plus celle/batteri 3, min celle/batteri 4
B+: Plus celle/batteri 4
P+: Plus udgang batteripakke
P-: Min udgang batteripakke
Brug P+ og P- tilslutningerne til at oplade og aflade batteripakken.

Bemærk: Fremstilling af en Li-ion/Li-Po batteripakke kræver faglig viden. Lav kun pakken, hvis du ved, hvad du laver. Forkert tilslutning af batterierne og BMS-kredsløbet kan få batterierne til at bryde i brand eller endda eksplodere.
