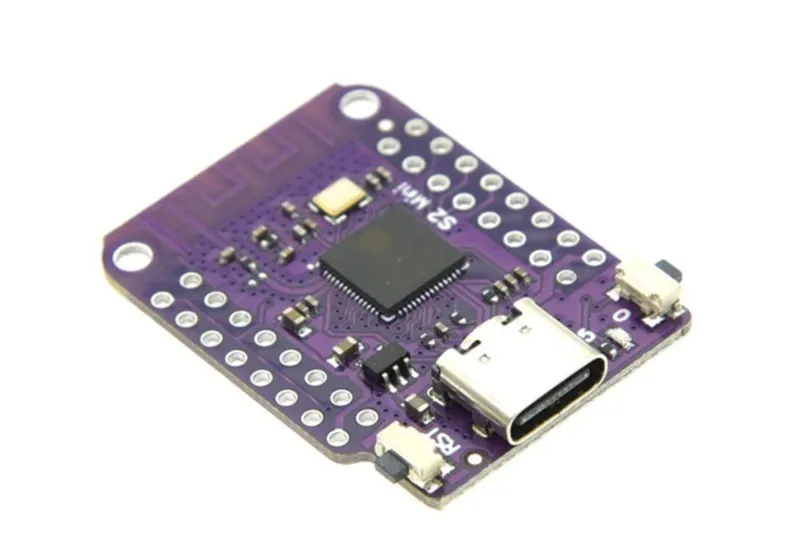

Wemos S2 Mini ESP32-S2

Denne S2 Mini er udstyret med en ESP32-S2 chip. Denne har en clockfrekvens på hele 240Mhz. Den har også integreret WiFi. Takket være den smarte opbygning af dette board er det lige så stort som D1 Mini, men har 2x så mange ben.

Processor: ESP32-S2FN4R2
Kloksnelhed: 240Mhz
Antal ben: 32
Antal GPIO ben: 27
Antal PWM ben: 27 (maksimalt 8 samtidig)
Antal analoge input ben (ADC): 18
Antal analoge output ben (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flashgeheugen: 4MB
USB til seriel converter: ja, intern
Benafstand: 2.54mm
USB-tilslutning: USB-C

Header pins medfølger, men skal stadig loddes på.

Installér Wemos S2 Mini i Arduino IDE

1. Installér Arduino IDE software (www.arduino.cc)
2. Gå i Arduino IDE til BESTAND og derefter til INDSTILLINGER.
3. Indtast følgende URL under FLERE BOARD MANAGER URLS: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (hvis der allerede står en url for eksempelvis ESP8266-boardene, så tilføj denne url med et komma imellem.
4. Gå nu til VÆRKTØJER, BOARD og BOARD HÅNDTERING
5. Find det rigtige library (ESP32 by Espressif Systems) og installér det (det skal kun gøres én gang)
6. Vælg boardet LOLIN S2 Mini i listen under VÆRKTØJER, BOARD
7. Indstil uploadhastigheden til 115200 baud
8. Indstil porten til den rigtige COM-port.

Wemos S2 Mini ingen COM-port

For at aktivere S2 Mini skal du holde både 0- og RST-knappen nede samtidig. S2 Mini bliver nu genkendt. Slip knapperne, og S2 Mini kan programmeres med Arduino IDE

Afmetingen
Lengte: 3,45cm
Breedte: 2,52cm
Hoogte: 0,44cm
