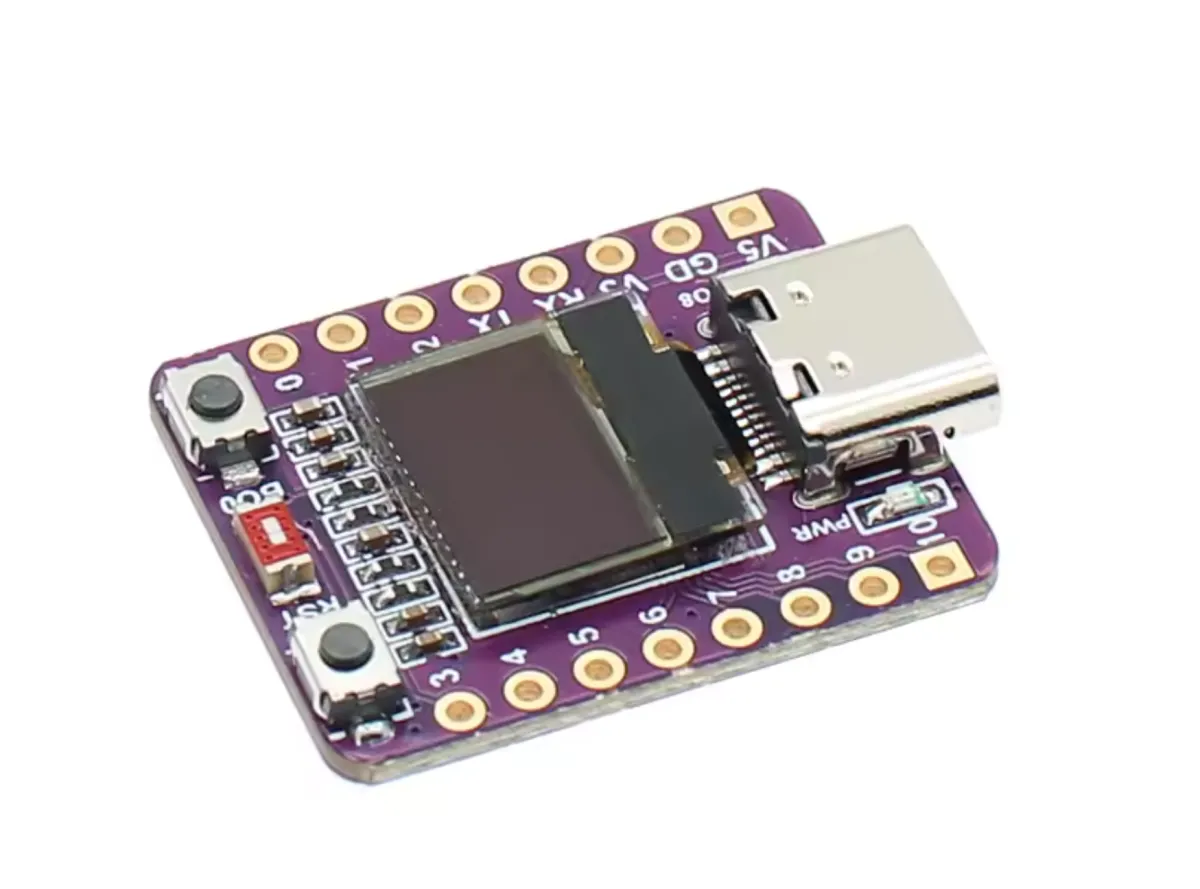

ESP32-C3-Entwicklungsboard mit mini 0.42 inch midi OLED-Display

Produktanleitung: ESP32-C3 Development Board mit 0.42" OLED

Dieses kompakte IoT-Board basiert auf dem ESP32-C3 (RISC-V) Chip und verfügt über ein integriertes 0.42 inch OLED-Display. Da sich Pinout und Ansteuerung des Displays von Standard-ESP32-Modulen unterscheiden, finden Sie unten die spezifischen Anweisungen, um das Board korrekt zu verwenden.

1. Wichtige Hardware-Spezifikationen

• Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Hinweis: Aktivieren Sie "USB CDC On Boot" in der Arduino IDE für Serial Monitor support.
• OLED Display: 0.42 inch (effektive Auflösung 72x40 pixels).
• Format: Sehr kompakt (ca. 20x25mm).

2. Pinout & Anschlüsse (Achtung!)

Die Online-Dokumentation ist oft verwirrend. Verwenden Sie die folgenden Pin-Zuweisungen für dieses spezielle Board (ABRobot-Stil):

• OLED I2C SDA: GPIO 5 (Nicht 8, wie oft in Schaltplänen angegeben).
• OLED I2C SCL: GPIO 6 (Nicht 9).
• Onboard LED: GPIO 8 (Active LOW: LOW = an, HIGH = aus).
• Boot Button: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Arduino IDE Einstellungen

Um dieses Board zu programmieren, wählen Sie in der Arduino IDE die folgenden Einstellungen:

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled (Wesentlich, um Serial.print sehen zu können).
• Flash Mode: DIO (standard).

4. Das OLED-Display ansteuern (Kritisch)

Das Display verwendet einen SSD1306 Controller, hat aber eine physische Auflösung von nur 72x40 pixels. Der interne Puffer ist jedoch 128x64. Sie müssen einen "offset" (Verschiebung) anwenden, um Text sichtbar zu machen.

Benötigte Bibliothek: Installieren Sie die U8g2 library (von olikraus) über den Arduino Library Manager.

Beispielcode:

#include
#include

// Initialisierung für ESP32-C3 mit I2C auf Pin 5 (SDA) und 6 (SCL)
// Wir verwenden den Standard-128x64-Treiber, aber nur einen Teil des Displays.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Einstellungen für das 0.42 inch Display
int width = 72;
int height = 40;

// Die Offsets sind nötig, um die Ausgabe im 128x64-Puffer zu zentrieren
int xOffset = 30; // 30 funktioniert in der Praxis am besten
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Kurze Pause für Stabilität

  u8g2.begin();
  u8g2.setContrast(255);      // Maximale Helligkeit
  u8g2.setBusClock(400000);   // 400kHz I2C-Geschwindigkeit
  u8g2.setFont(u8g2_font_ncenB10_tr); // Wählen Sie eine gut lesbare Schrift
}

void loop(void) {
  u8g2.clearBuffer(); // Internen Puffer löschen

  // Rahmen zeichnen, um den sichtbaren Bereich zu testen
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Text zeichnen (xOffset und yOffset beachten!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Daten an das Display senden
  delay(1000);
}

5. Zusätzliche Pins prüfen (LED Blink)

Möchten Sie die übrigen Pins testen? Verwenden Sie diese einfache Schleife. Beachten Sie: Pin 8 steuert auch die Onboard-LED an.

// GPIO 8 ist die Onboard-LED (LOW = AN)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED an
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED aus
  delay(500);
}
