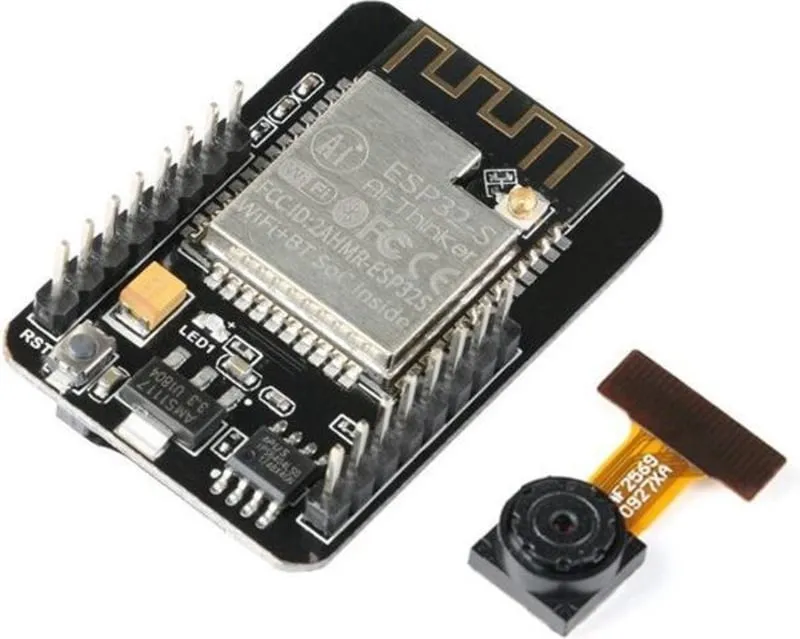

ESP32-CAM Development Board mit Kamera, WiFi und Bluetooth

Ein vollwertiger ESP32 mit einer Kameramodul und Micro SD-Kartensteckplatz.

Das OV5640-Kameramodul enthält einen 1/4 inch CMOS UXGA (1632 x 1232 pixels) Bildsensor. Er ist sehr klein im Format und hat eine niedrige Betriebsspannung von 1.7 bis 3.3V.

Merkmale:

• Ultra-kleine 802.11b/g/n Wifi + BT/BLE SoC module
• Low-power dual-core 32-bit CPU für Anwendung Prozessoren
• Bis zu 240 MHz, bis zu 600 DMIPS
• Integrierte 520 KB SRAM, externe 4 M PSRAM
• Unterstützt Schnittstellen wie UART/SPI/I2C/PWM/ADC/DAC
• Unterstützung OV2640 und OV7670 Kamera mit eingebautem Flash
• Unterstützung Bild WiFI uploaden
• Unterstützung tf-Karte
• Unterstützung mehrere Schlafmodus
• Embedded Lwip und FreeRTOS
• Unterstützung STA/AP/STA + AP Betriebsmodus
• Unterstützung Smart Config/AirKiss ein Klick Verteilungsnetzwerk
• Unterstützung für serielle lokale Upgrade und remote firmware upgrade (FOTA)

ACHTUNG, dieses Modul verfügt nicht über einen USB-Anschluss. Ein separates serielle USB module (FT232RL) ist erforderlich, um es programmieren zu können.

ESP32-CAM in Arduino IDE installieren
Standardmäßig kennt die Arduino IDE-Software das ESP32-Board nicht. Um die ESP32-CAM in der Arduino IDE programmieren zu können, muss diese zuerst in Arduino IDE installiert werden. Folgen Sie den folgenden Schritten:

1. Gehen Sie in Arduino IDE zu DATEI und dann zu EINSTELLUNGEN.
2. Geben Sie bei MEHR BOARD MANAGER URLS die folgende URL ein: https://dl.espressif.com/dl/package_esp32_index.json
3. Gehen Sie nun zu WERKZEUGE, BOARD und BOARD VERWALTEN
4. Suchen Sie nach ESP32 und installieren Sie ESP32 by Espressif Systems
5. Wählen Sie in der Liste unter WERKZEUGE, BOARD die "AI Thinker ESP32-CAM"

That's it, jetzt können Sie mit der ESP32-CAM loslegen.

Sehen Sie sich auch das Youtube-Video an, das wir mit der Schritt-für-Schritt-Erklärung auf Englisch hinzugefügt haben.

FT232RL an die ESP32-CAM anschließen
Um die FT232RL an die ESP32-CAM anzuschließen, können Sie das folgende Schema verwenden:

Erhalten Sie die Meldung A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header

Wichtig: GPIO 0 muss mit GND verbunden werden, damit der Code hochgeladen werden kann.
