Joulukuusijuotoskit (OT2647 SH-sarja) – käyttöohje

Siirry tuotteeseen Lataa PDF

Tämä käyttöohje näyttää, miten OT2647 SH-sarjan joulukuusijuotoskit kootaan: pieni joulukuusi, jossa vilkkuvat punaiset, vihreät ja keltaiset LEDit. Tarvikkeet: kolvi, juotostina ja sivuleikkurit.

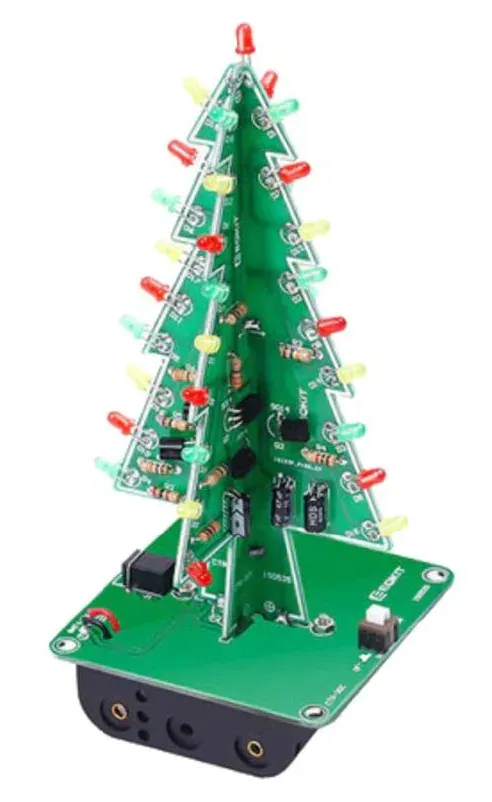

Kuva täysin juotetusta joulukuun piirilevystä, jossa on punaiset, keltaiset ja vihreät LEDit — Koottu joulukuusijuotoskit

Osaluettelo

Komponentti	Sijainti	Piirilevykoodi	Määrä
Vastus 100 Ω	R2/R4/R6/R7	SH-A	4
Vastus 4.7K Ω	R1/R3/R5	SH-A	3
Kondensaattori 47 µF	C1/C2/C3	SH-A	3
LED 3mm punainen	D1 t/m D6 + D19	SH-A	7
LED 3mm keltainen	D7 t/m D12	SH-A	6
LED 3mm vihreä	D13 t/m D18	SH-A	6
Transistori 9014	Q1 t/m Q3	SH-A	3
Vastus 100 Ω	R2/R4/R6	SH-B	1
Vastus 4.7K Ω	R1/R3/R5	SH-B	1
Kondensaattori 47 µF	C1/C2/C3	SH-B	3
LED 3mm punainen	D7 t/m D12	SH-B	6
LED 3mm keltainen	D13 t/m D18	SH-B	6
LED 3mm vihreä	D1 t/m D6	SH-B	6
Transistori 9014	Q1 t/m Q3	SH-B	3
Kytkin 5.8mm	S1	SH-C	1
DC-liitin 3.5mm	J1	SH-C	1
Paristokotelo 3xAA	BAT4.5V	SH-C	1

Pakkauksen sisältö

1x Piirilevy SH-A
1x Piirilevy SH-B
1x Piirilevy SH-C
7x Vastus 100 Ω
6x Vastus 4.7K Ω
6x NPN Transistori S9014
6x Kondensaattori 47µF 16V
13x LED 3mm Punainen
12x LED 3mm Vihreä
12x LED 3mm Keltainen
1x USB - DC 3.5mm kaapeli
1x DC-liitin J1 3.5mm
1x Kytkin S1 5.8mm
1x Paristokotelo 3x AA paristoille
1x Otronic suomenkielinen käyttöohje

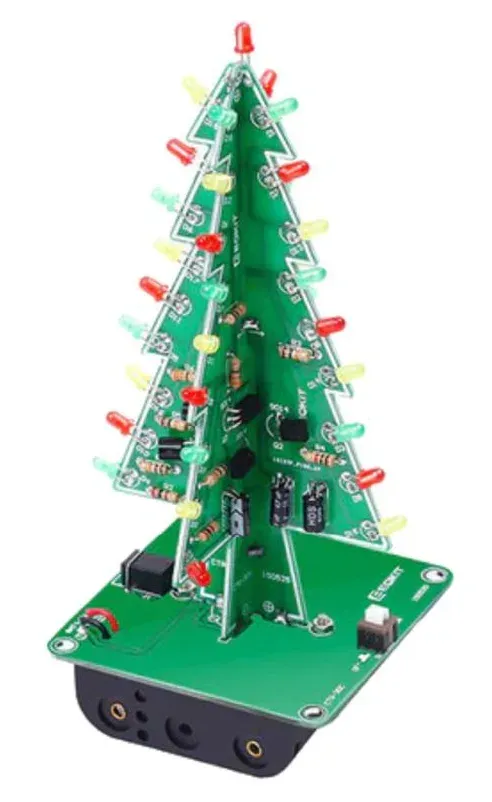

Kuva kootusta joulukuun piirilevystä — Joulukuusijuotoskit, valmiina asennettavaksi

Vastukset

Kaaviokuva 100 Ohm vastuksesta — 100 Ohm vastus

Kaaviokuva 4,7K Ohm vastuksesta — 4,7K Ohm vastus

Piirilevyillä on yksilöllinen koodi. Tämän käyttöohjeen takasivun taulukossa kerrotaan, mitkä komponentit kuhunkin piirilevyyn tulee juottaa. Esimerkiksi: piirilevyn CTR-30A R6 on eri vastus kuin piirilevyn CTR-30B R6. LEDit on tässä käyttöohjeessa ryhmitelty tietyllä tavalla, mutta ne voi halutessaan asentaa myös eri järjestyksessä.

Asennusohjeet

Aloita juottamalla vastukset. Vastukset eivät ole napaisia, mikä tarkoittaa, että ne voi asentaa kumpaan tahansa suuntaan eikä niissä ole + eikä –.
Juota transistorit ja varmista, että litteä ja pyöreä puoli vastaavat piirilevyn kuvaa.
Juota kondensaattorit ja kiinnitä huomiota +- ja --napoihin. Kondensaattorissa on valkoinen reuna, jossa on miinusmerkki. Sen voi myös nähdä jalkojen pituudesta. Pitkä jalka on + ja lyhyt jalka on -. Piirilevyllä vinot valkoiset viivat osoittavat -puolen.

Lähikuva kondensaattorista, jossa pitkä (+) ja lyhyt (-) jalka — Kondensaattori, jossa + ja - jalat on merkitty

Juota LEDit yllä olevan kaavion mukaisesti. Piirilevyssä on pyöreä ja neliönmuotoinen reikä. Pyöreä on – ja neliönmuotoinen on +. LEDissä pitkä jalka on + ja lyhyt jalka on -. Myös miinuspuolen tunnistaa LEDin litteästä sivusta.

Lähikuva punaisesta LEDistä, jossa pitkä (+) ja lyhyt (-) jalka — LED, jossa + ja - jalat on merkitty

Kun kaikki komponentit on juotettu, piirilevyt CTR-30A ja CTR-30B voidaan työntää toisiinsa. Juota sitten vahvistuspisteet yhteen, jotta kokonaisuudesta tulee tukeva.
Aseta nyt joulukuusi alalevylle CTR-30C ja kiinnitä huomiota +:aan ja -:aan. Juota sitten kuusi paikalleen. MERRY CHRISTMAS!
