Shema spajanja i primjer koda

Ovako spoji 1.3inch SPI TFT LCD zaslon RGB (ST7789, 3.3V) na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.

Demonstracija TFT zaslona ST7789 1.3 Inch

Ovaj projekt inicijalizira 1.3-inch 240x240 ST7789 SPI TFT zaslon s Arduino Uno. Sketch crta pozdravni tekst, oblike i šarenu grafiku kako bi demonstrirao mogućnosti zaslona. Spojite zaslon izravno na Arduino SPI pinove kao što je prikazano.

Shema spajanja: 1.3inch SPI TFT LCD zaslon RGB (ST7789, 3.3V) na Arduino UNO
Shema spajanja · Klikni za povećanje
Tablica spajanja: 1.3inch SPI TFT LCD zaslon RGB (ST7789, 3.3V) na Arduino UNO
Tablica spajanja · Klikni za povećanje
ST7789_1_3_Inch_TFT_Display_Demo.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ST7789 1.3 Inch TFT Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : LCD Display TFT 1.3inch ST7789
 *  Libraries : Adafruit ST7735 and ST7789 Library 1.11.0
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Adafruit_ST7789.h>
#include <SPI.h>

#define TFT_CS   -1
#define TFT_DC    8
#define TFT_RST   9

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  Serial.begin(115200);
  Serial.println(F("ST7789 TFT Display Demo"));

  // Initialize 240x240 pixel ST7789 display
  tft.init(240, 240);
  tft.setRotation(0);
  tft.fillScreen(ST77XX_BLACK);

  // Draw greeting text
  tft.setTextWrap(false);
  tft.setTextSize(2);
  tft.setTextColor(ST77XX_WHITE);
  tft.setCursor(20, 20);
  tft.println(F("Hello!"));

  tft.setTextColor(ST77XX_CYAN);
  tft.setCursor(20, 50);
  tft.println(F("ST7789 1.3 TFT"));

  // Draw sample graphics
  tft.drawRect(10, 85, 220, 130, ST77XX_YELLOW);
  tft.fillCircle(60, 145, 25, ST77XX_RED);
  tft.fillTriangle(120, 185, 160, 115, 200, 185, ST77XX_GREEN);

  Serial.println(F("Display ready."));
}

void loop() {
  // Static demo
}

Potrebne biblioteke: Adafruit ST7735 and ST7789 Library 1.11.0

Wiring diagram and example code generated by Codey.online — https://www.codey.online

TFT zaslon ST7789 1.3-inch s ESP32

Ovaj projekt inicijalizira 1.3-inch 240x240 SPI TFT zaslon pomoću upravljačkog programa ST7789. Crta oblike, prikazuje tekst i svake sekunde ažurira brojač uživo na zaslonu.

Shema spajanja: 1.3inch SPI TFT LCD zaslon RGB (ST7789, 3.3V) na ESP32 DevKit V1
Shema spajanja · Klikni za povećanje
Tablica spajanja: 1.3inch SPI TFT LCD zaslon RGB (ST7789, 3.3V) na ESP32 DevKit V1
Tablica spajanja · Klikni za povećanje
ST7789_1_3_inch_TFT_Display_with_ESP32.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ST7789 1.3-inch TFT Display with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : LCD Display TFT 1.3inch ST7789
 *  Libraries : Adafruit GFX Library 1.12.6, Adafruit ST7735 and ST7789 Library 1.11.0
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

#define TFT_DC    2
#define TFT_RST   4
#define TFT_CS   -1

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize 240x240 ST7789 display
  tft.init(240, 240);
  tft.setRotation(2);
  tft.fillScreen(ST77XX_BLACK);

  // Draw frame and header
  tft.drawRect(10, 10, 220, 220, ST77XX_BLUE);
  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(35, 30);
  tft.println("ESP32 ST7789");

  tft.fillCircle(120, 160, 35, ST77XX_RED);
}

void loop() {
  // Update counter area
  tft.fillRect(40, 80, 160, 30, ST77XX_BLACK);
  tft.setTextColor(ST77XX_GREEN);
  tft.setTextSize(2);
  tft.setCursor(45, 85);
  tft.printf("Count: %d", counter++);

  delay(1000);
}

Potrebne biblioteke: Adafruit GFX Library 1.12.6, Adafruit ST7735 and ST7789 Library 1.11.0

Wiring diagram and example code generated by Codey.online — https://www.codey.online

1.3inch SPI TFT LCD zaslon RGB (ST7789, 3.3V)

Mali zaslon dijagonale 1.3". S visokom gustoćom piksela od 260 ppi, ovo je fantastičan 240x240 pixel zaslon s čitljivošću iz svih kutova.

Zasloni ove klase također se koriste za pametne satove i male elektroničke uređaje.

Ima ST7789 upravljački program zaslona koji radi sa svim mikrokontrolerima i mikroračunalima.

Ovo je najbolji način da dodate mali, šareni i vrlo svijetli zaslon bilo kojem projektu. Koristi 4-žični SPI za komunikaciju.

S vlastitim frame bufferom adresabilnim po pikselima može se koristiti čak i za vrlo male mikrokontrolere s malo memorije ili dostupnih pinova.

Zaslon ima 240x240 16-bitne full color piksele i IPS je, pa boje izgledaju odlično do 80 stupnjeva od svake osi u svakom smjeru. TFT upravljački program (ST7789) vrlo je sličan popularnom ST7735 i dobro je podržan od strane više Arduino biblioteka.

Adafruit je, primjerice, napisao potpunu open source grafičku biblioteku koja može crtati piksele, linije, pravokutnike, krugove, tekst i bitmap slike u kombinaciji s Adafruit GFX Library. (pogledajte ovu stranicu za početak) Osim toga, dostupna je i primjer koda. Ovaj je kod napisan za Arduino, ali se lako može prilagoditi vašem omiljenom mikrokontroleru.

  • 1,3 inča
  • 240 x 240
  • ST7789 driver
  • 4-žični SPI

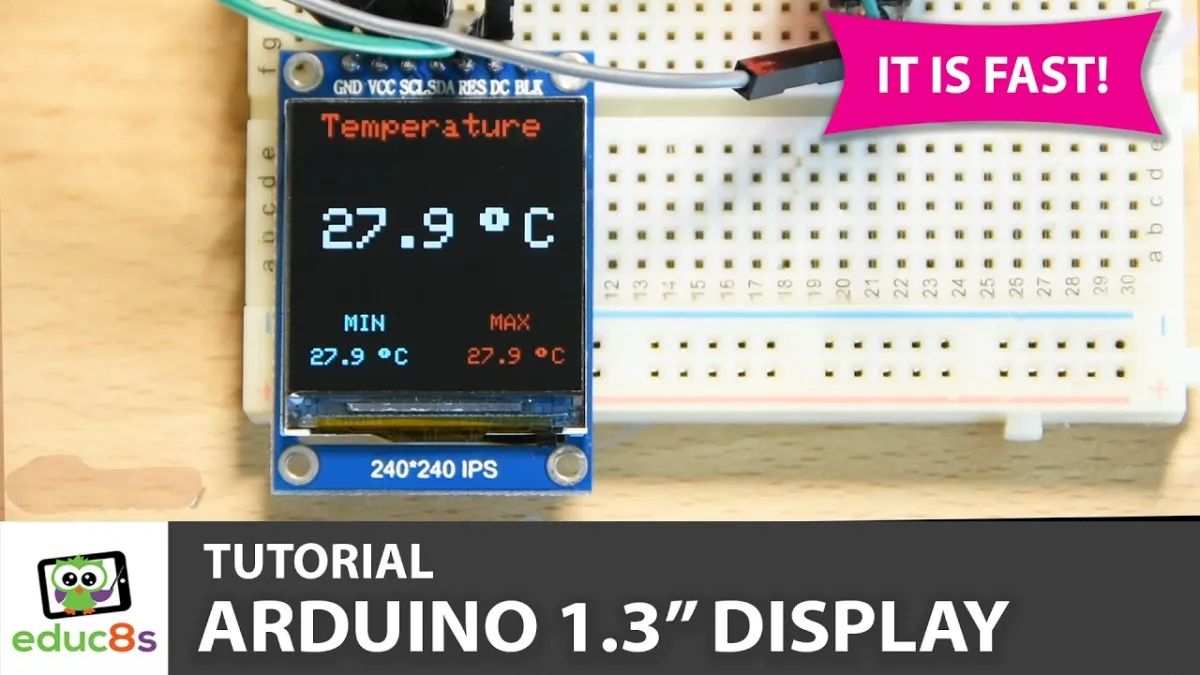

Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Široki kut gledanja – Čitljivo do 80 stupnjeva iz svakog smjera.
  • Mnogo boja – 240x240 piksela s 16-bitnim punim bojama.
  • Potrebno malo pinova – 4-žični SPI za komunikaciju s malo priključaka.
  • Prikladno za male sustave – Može raditi s malo memorije ili dostupnih pinova.
  • Dobro podržano – Radi s Arduino bibliotekama i primjerima koda.
Specifikacije
Boja16-bitna puna boja
Rezolucija240 x 240
Sučelje4-žični SPI
Format1,3 inča
IC upravljačaST7789
