Shema spajanja i primjer koda

Ovako spoji Mini PIR piroelektrični infracrveni senzor pokreta na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.

Mini PIR detektor pokreta

Ovaj projekt detektira pokret pomoću Mini PIR senzora i uključuje ugrađenu LED na Arduinu. Kada se detektira pokret, LED se pali i obavijest se ispisuje u Serial Monitor. Nakon uključivanja ostavite senzor kratko vrijeme da se zagrije kako bi se stabilizirao.

Shema spajanja: Mini PIR piroelektrični infracrveni senzor pokreta na Arduino UNO
Shema spajanja · Klikni za povećanje
Tablica spajanja: Mini PIR piroelektrični infracrveni senzor pokreta na Arduino UNO
Tablica spajanja · Klikni za povećanje
Mini_PIR_Motion_Detector.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Mini PIR Motion Detector
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Mini PIR
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int pirPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(pirPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("Mini PIR Sensor Initializing..."));
  Serial.println(F("Waiting 5 seconds for sensor to settle..."));
  delay(5000);
  Serial.println(F("Ready! Monitoring for motion..."));
}

void loop() {
  int motionDetected = digitalRead(pirPin);

  if (motionDetected == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Motion detected!"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Scanning... No motion."));
  }

  delay(300);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini PIR detektor pokreta s ESP32

Ovaj projekt detektira ljudsko kretanje pomoću Mini PIR senzora pokreta. Kada se detektira kretanje, ESP32 uključuje onboard LED (GPIO 2) i bilježi poruku u Serial Monitor. Napajanje senzora s 3.3V osigurava sigurne razine signala za ulaz ESP32-a.

Shema spajanja: Mini PIR piroelektrični infracrveni senzor pokreta na ESP32 DevKit V1
Shema spajanja · Klikni za povećanje
Tablica spajanja: Mini PIR piroelektrični infracrveni senzor pokreta na ESP32 DevKit V1
Tablica spajanja · Klikni za povećanje
Mini_PIR_Motion_Detector_with_ESP32.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Mini PIR Motion Detector with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Mini PIR
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Mini PIR Motion Detection with ESP32

const int PIR_PIN = 13;     // Connected to Mini PIR OUT
const int LED_PIN = 2;      // ESP32 onboard LED

int lastState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(PIR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);

  Serial.println("PIR Sensor Initializing... Please wait 10-30s for sensor warm-up.");
}

void loop() {
  int currentState = digitalRead(PIR_PIN);

  if (currentState != lastState) {
    lastState = currentState;
    if (currentState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println("Motion detected!");
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println("Motion ended.");
    }
  }

  delay(50);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini PIR piroelektrični infracrveni senzor pokreta

Mali brat običnog PIR senzora, glava ima promjer od samo 1,1cm

  • Ulazni napon: DC 2.7-12V
  • Struja mirovanja: <100uA
  • Izlazni napon: High 3.3 V /Low 0V
  • Vrijeme odgode: oko 2 sekunde (± 30% odstupanje)
  • Standardna detekcija na udaljenosti od oko 3 metra
  • Dimenzije PCB-a: 10mm*8mm
  • Ukupna dimenzija: 12mm*27mm
  • Kut senzora: <100°
  • Radna temperatura: -20°C - +60°C
  • Vrsta leće: Mala

Pinovi:
- Vin (označeno s "+" i/ili "U1")
- Out (srednji pin)
- GND/ground/min (označeno s "-" i/ili "C1")

Dimenzije
Duljina: 2,8cm
Širina: 1,4cm
Visina: 1,4cm

  • Kompaktna veličina
  • 2 sek odgode
  • 3 priključna pina
  • -20°C do +60°C

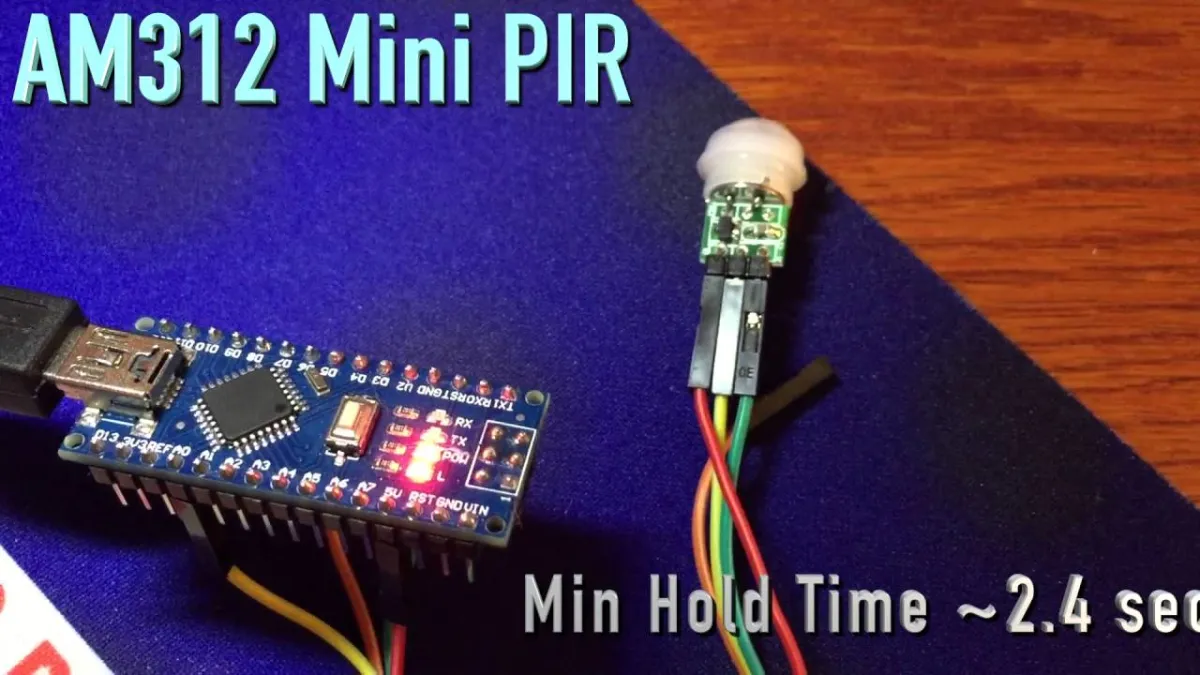

Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Kompaktan format – Lako stane u male projekte.
  • Standardna detekcija – Detektira pokret do otprilike 3 metra.
  • Kratko kašnjenje – Kašnjenje signala od otprilike 2 sekunde.
  • Tri pina – Vin, Out i GND za povezivanje.
Specifikacije
Širina1,4 cm
Radna temperatura-20°C - +60°C
Ulazni naponDC 2.7-12V
Izlazni naponVisoko 3.3 V /Nisko 0V
Duljina2,8 cm
Promjer1,1 cm
Visina1,4cm
Dimenzije PCB-a10mm*8mm
Struja mirovanja<100uA
Udaljenost detekcije3 m
Vrijeme kašnjenjaoko 2 sekunde (± 30% odstupanje)
Ukupna dimenzija12mm*27mm
Kut senzora<100°
Vrsta lećeMalo
