Shema spajanja i primjer koda

Ovako spoji Senzor pokreta s mikrovalnim radarom RCWL-051 na Arduino UNO ili ESP32, uz primjer sketcha koji možeš odmah učitati.

Detekcija pokreta mikrovalnim radarom s RCWL-051

Ovaj sklop detektira ljudski pokret pomoću Dopplerovog radarskog senzora RCWL-051. Kada se pokret detektira, OUT pin senzora prelazi u HIGH, pali ugrađenu LED diodu na Arduinu i ispisuje poruku o detekciji u Serial Monitor. Mikrovalni radar može detektirati kretanje kroz nemetalne prepreke poput plastike, drva ili stakla.

Shema spajanja: Senzor pokreta s mikrovalnim radarom RCWL-051 na Arduino UNO
Shema spajanja · Klikni za povećanje
Tablica spajanja: Senzor pokreta s mikrovalnim radarom RCWL-051 na Arduino UNO
Tablica spajanja · Klikni za povećanje
Microwave_Radar_Motion_Detection_with_RC.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Microwave Radar Motion Detection with RCWL-051
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Motion sensor with microwave radar RCWL-051
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Microwave Radar Motion Detection with RCWL-051
// Connect RCWL-051 VIN to 5V, GND to GND, and OUT to D2.

const int sensorPin = 2;
const int ledPin = 13;

int lastState = LOW;

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("RCWL-051 Microwave Radar Sensor Ready"));
}

void loop() {
  int motionDetected = digitalRead(sensorPin);

  digitalWrite(ledPin, motionDetected);

  if (motionDetected != lastState) {
    if (motionDetected == HIGH) {
      Serial.println(F("Motion detected!"));
    } else {
      Serial.println(F("Motion ended."));
    }
    lastState = motionDetected;
  }

  delay(100);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Detekcija kretanja mikrovalovima s RCWL-051 i ESP32

Ovaj projekt detektira ljudsko kretanje pomoću mikrovalnog Dopplerovog radara koristeći senzor RCWL-051. Djelitelj napona s otpornicima spušta izlaz senzora od 5V na 3.3V logiku kako bi sigurno zaštitio ESP32. Kada se detektira kretanje, ESP32 uključuje svoju onboard LED i ispisuje ažuriranje statusa u Serial Monitor.

Shema spajanja: Senzor pokreta s mikrovalnim radarom RCWL-051 na ESP32 DevKit V1
Shema spajanja · Klikni za povećanje
Tablica spajanja: Senzor pokreta s mikrovalnim radarom RCWL-051 na ESP32 DevKit V1
Tablica spajanja · Klikni za povećanje
Microwave_Motion_Detection_with_RCWL_051.ino · kompilirano i testirano
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Microwave Motion Detection with RCWL-051 and ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Motion sensor with microwave radar RCWL-051
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Microwave Radar Motion Detector with RCWL-051 and ESP32

const int RADAR_PIN = 4;   // Connected via divider to OUT pin on RCWL-051
const int LED_PIN = 2;     // Onboard LED on ESP32

int lastState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(RADAR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);

  Serial.println("RCWL-051 Radar Sensor Initialized");
  Serial.println("Waiting for motion...");
}

void loop() {
  int motionDetected = digitalRead(RADAR_PIN);

  if (motionDetected != lastState) {
    lastState = motionDetected;

    if (motionDetected == HIGH) {
      Serial.println("Motion detected!");
      digitalWrite(LED_PIN, HIGH);
    } else {
      Serial.println("Motion ended.");
      digitalWrite(LED_PIN, LOW);
    }
  }

  delay(50);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

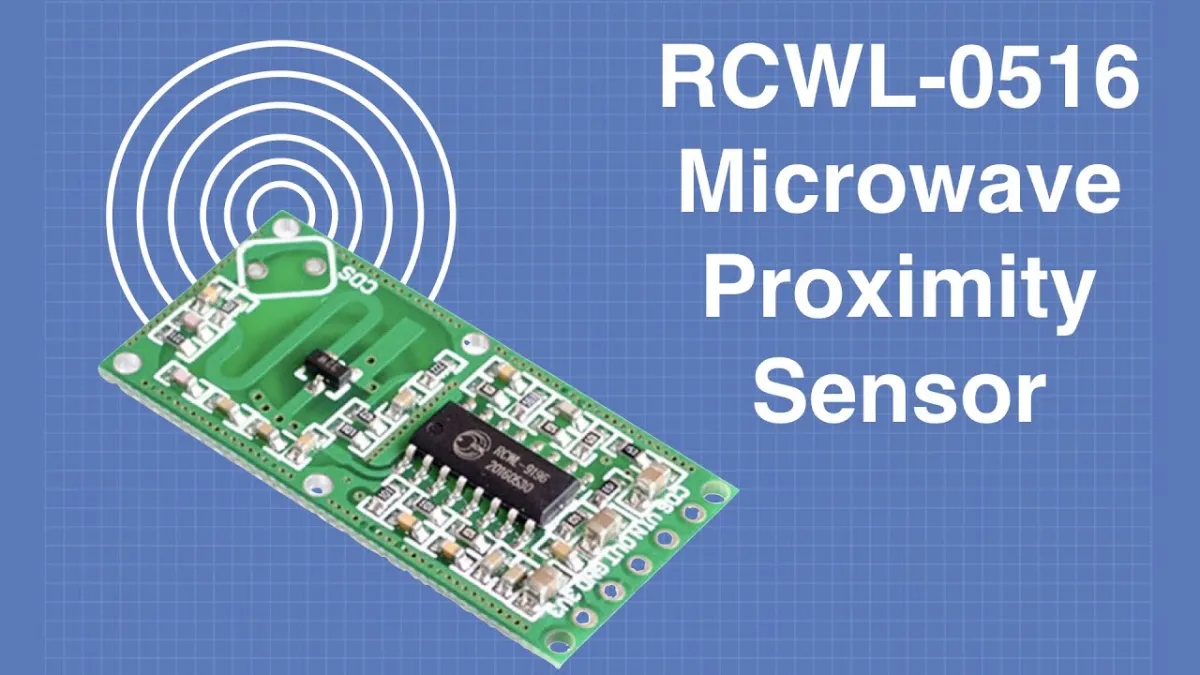

Senzor pokreta s mikrovalnim radarom RCWL-051

Ovaj senzor RCWL-0516 detektira svaki i najmanji pokret. Za razliku od PIR modula, ovaj senzor može osjetiti kroz materijale poput plastike. Tako nema vidljivog senzora.

Domet ovog senzorskog modula je oko 7 metara s kutom od oko 120 stupnjeva.

Mikrovalni radarski senzor pokreta radi na naponu od 4V do 28V. Idealan za projekt s ESP32, Arduino ili Raspberry Pi.

Senzor daje visoki izlaz od 3.3V kada je pokret detektiran.

Također postoji CDS priključak za spajanje LDR-a kako bi senzor radio samo u mraku.

Ovaj senzor pokreta može se koristiti samostalno ili u kombinaciji s Arduino ili ESP pločicom.

Dimenzije
Duljina: 3,6cm
Širina: 1,7cm
Visina: 0,08cm

Shema spajanja

Otronic primjer koda za Arduino IDE:
int radarPin = 2;     // Pin na koji je spojen izlaz RCWL-051

void setup() {
  pinMode(radarPin, INPUT);   // Postavi radarPin kao ulaz
  pinMode(LED_BUILTIN, OUTPUT);    // Postavi ledPin kao izlaz
  Serial.begin(9600);         // Pokreni serijsku komunikaciju
}

void loop() {
  int radarValue = digitalRead(radarPin);   // Pročitaj vrijednost radarPin-a

  if (radarValue == HIGH) {   // Ako je pokret detektiran
    digitalWrite(LED_BUILTIN, HIGH);   // Uključi ledPin
    Serial.println("Pokret detektiran!");   // Pošalji poruku putem serijskog monitora
  }
  else {
    digitalWrite(LED_BUILTIN, LOW);   // Isključi ledPin
  }
}

Objašnjenje rada ovog koda
Funkcija setup() postavlja radarPin kao ulaz, a LED_BUILTIN pin kao izlaz.
Također se pokreće serijska komunikacija s brzinom prijenosa od 9600.

U funkciji loop() vrijednost radarPin-a se čita i sprema u varijablu radarValue.
Ako je radarValue jednak HIGH, što znači da je senzor detektirao pokret, ugrađena LED dioda na Arduino pločici se uključuje i poruka "Pokret detektiran!" šalje se putem serijskog monitora.
Ako se ne detektira pokret, LED se isključuje.

Kod je prilično jednostavan i može se prilagoditi i proširiti kako bi se senzor koristio za različite primjene, poput upravljanja alarmnim sustavom ili aktiviranja motora.
Zahvaljujući serijskoj komunikaciji, poruke se mogu slati na računalo ili druge uređaje kako bi se signalizirali događaji ili upozorenja.

Vin pin namijenjen je za naponsko napajanje senzora. U nekim primjenama može biti potrebno napajati senzor drugim naponom od standardnih 5V koji se dovode putem VCC pina. U tom slučaju Vin pin može se koristiti za napajanje senzora naponom između 4 i 28 volti.

CDS pin namijenjen je za spajanje CdS (kadmij-sulfid) svjetlosno osjetljivog otpornika. Taj otpornik može se koristiti za podešavanje osjetljivosti RCWL-051. Ako se CDS pin ne koristi, može se spojiti na GND pin.

Korištenje Vin i CDS pinova je opcionalno i ovisi o specifičnoj primjeni za koju se RCWL-051 koristi. U većini primjena VCC, GND i OUT pinovi dovoljni su da senzor ispravno radi.

  • Mikrovalni radar
  • Domet 7 m
  • CDS priključak
  • 4V do 28V
Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Radi kroz plastiku – Osjeća pokret kroz plastiku.
  • Veliki domet – Detektira pokret do oko 7 metara.
  • Široki kut – Nadgleda kut od oko 120 stupnjeva.
  • Fleksibilno napajanje – Radi na 4V do 28V.
  • Upravljanje u mraku – CDS priključak za LDR u mraku.
Specifikacije
Dimenzije3,6 x 1,7 x 0,08 cm
Prikladno zaArduino, ESP32 ili Raspberry Pi
Izlazni napon3.3 V
Kut detekcijecca. 120 stupnjeva
