TB6600 upravljač koračnog motora za Nema 17/23/34 | 9-42V 4A

TB6600 upravljač koračnog motora profesionalan je i jednostavan modul za upotrebu, idealan za upravljanje širokim rasponom koračnih motora u raznim primjenama kao što su CNC strojevi, 3D pisači i robotika. Ovaj upravljač posebno je prikladan za često korištene koračne motore kao što su Nema 17, Nema 23 i Nema 34, ali je također kompatibilan s mnogim drugim vrstama koračnih motora. Zahvaljujući podršci za 5V digitalni impulsni signal, upravljač se lako može kontrolirati mikrokontrolerima kao što je Arduino. Širok radni raspon od 9 do 42 VDC i vršna strujna sposobnost od 4A osiguravaju da TB6600 isporučuje dovoljno snage za većinu koračnih motora.

Upravljač podržava i regulaciju brzine i smjera, a pomoću 6 DIP sklopki sa strane možete jednostavno prilagoditi postavke mikrokoraka i izlazne struje. Dostupno je 7 različitih opcija mikrokoraka (1, 2/A, 2/B, 4, 8, 16, 32) i 8 podesivih razina struje (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A).

Specifikacije:

  • Ulazni napon: 9-42V DC
  • Izlazna struja: 0,5A-4,0A
  • Način rada: Dvostruki konstantni strujni PWM izlaz za pogon
  • Mikrokoraci: 7 razina (1, 2/A, 2/B, 4, 8, 16, 32)
  • Postavke struje: 8 razina (0.5A - 4A)
  • Otpornost na smetnje: Visoka otpornost na smetnje
  • Razina buke: Niske vibracije i niska razina buke
  • Otpornost izolacije: >500MΩ pri normalnoj temperaturi i tlaku
  • Dielektrična čvrstoća: 500V/min pri normalnoj temperaturi i tlaku
  • Zaštita: Zaštita od pregrijavanja, prekomjerne struje, blokada podnapona, zaštita od obrnutog polariteta ulaznog napona
  • Kompatibilnost: Prikladno za npr. Nema 17, Nema 23, Nema 34 i mnoge druge koračne motore
  • Hlađenje: Prirodno hlađenje ili prisilno hlađenje zrakom
  • Temperatura skladištenja: -20°C do 65°C
  • Vlažnost okoline: <80% RH (bez kondenzacije, bez mraza)
  • Otpornost na vibracije: Maksimalno 5,7 m/s²

Savjeti za uporabu:

  • Izbjegavajte uporabu u okruženjima s prašinom, uljem, nagrizajućim plinovima ili eksplozivnim tvarima.
  • Osigurajte da signalne linije impulsa i smjera ne budu postavljene blizu vodova motora i napajanja; držite ih međusobno odvojene najmanje 10 cm.
  • Ne odspajajte priključak napajanja upravljača dok je napajanje uključeno kako biste spriječili oštećenje.
  • Provjerite je li ožičenje ispravno spojeno bez izloženih krajeva kako biste spriječili nenamjerni kratki spoj i oštećenje.

TB6600 upravljač koračnog motora pouzdan je izbor za profesionalce i hobiste koji zahtijevaju preciznost i svestranost u svojim pogonima koračnih motora.

  • Mikrokoračno podešavanje
  • Izlazna struja
  • 9-42V DC
  • 5V impulsni signal

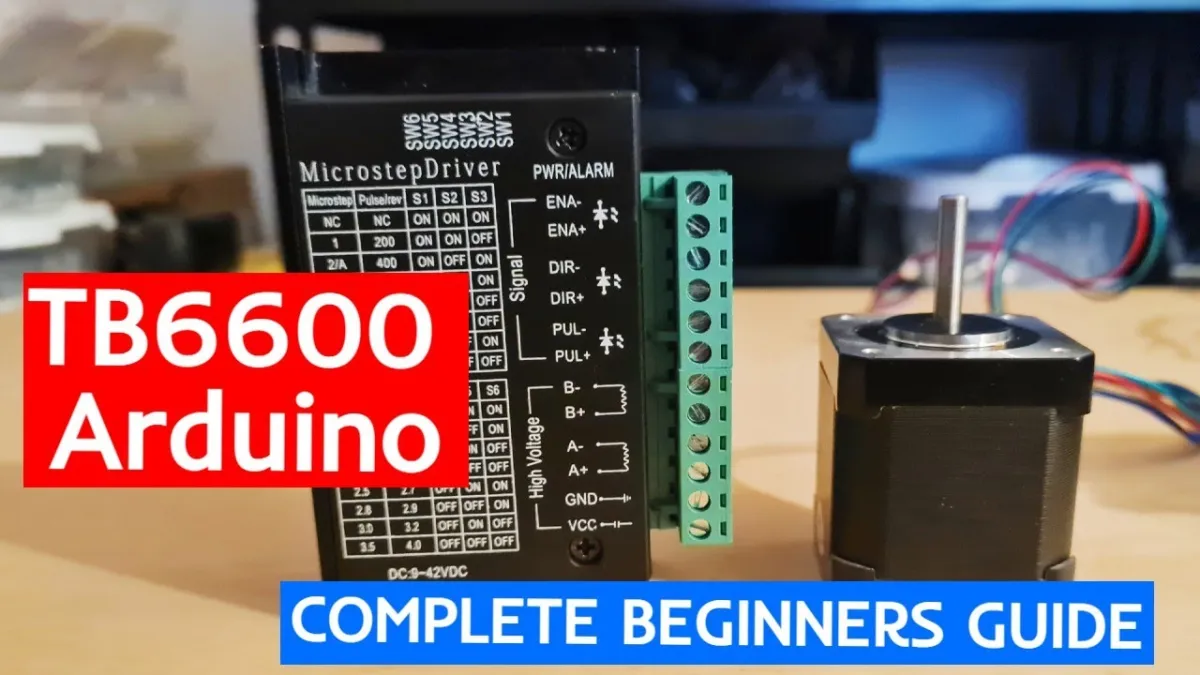

Pri reprodukciji učitava se video s YouTubea.

Zašto odabrati ovaj proizvod?

  • Široka primjena – Za CNC, 3D pisače i robotiku.
  • Prikladno za Nema – Podržava Nema 17, 23 i 34.
  • Jednostavno za upravljanje – Radi s 5V digitalnim impulsnim signalom.
  • Podesivi mikrostep – Odaberite između 7 opcija mikrostepa.
  • Podesiva struja – 8 razina struje lako se podešava.
  • Širok raspon napona – Radi od 9 do 42 VDC.
Specifikacije
Priključak5V digitalni impulsni signal
Ulazni napon9-42V DC
Maksimalna razina bukeNiske vibracije i niska razina buke
Izolacijski otpor>500MΩ pri normalnoj temperaturi i tlaku
KompatibilnostPrikladno za npr. Nema 17, Nema 23, Nema 34 i mnoge druge koračne motore
Temperatura skladištenja-20°C do 65°C
Izlazna struja0,5A-4,0A
Način radaDvostruki konstantni strujni PWM izlaz pogona
Mikrokoraci7 razina (1, 2/A, 2/B, 4, 8, 16, 32)
Postavke struje8 razina (0.5A - 4A)
Otpornost na smetnjeVisoka otpornost na smetnje
Izolacijska čvrstoća500V/min pri normalnoj temperaturi i tlaku
HlađenjePrirodno hlađenje ili prisilno zračno hlađenje
Vlažnost okoline<80% RH (bez kondenzacije, bez mraza)
Otpornost na vibracijeMaksimalno 5,7 m/s²
DIP prekidači6
