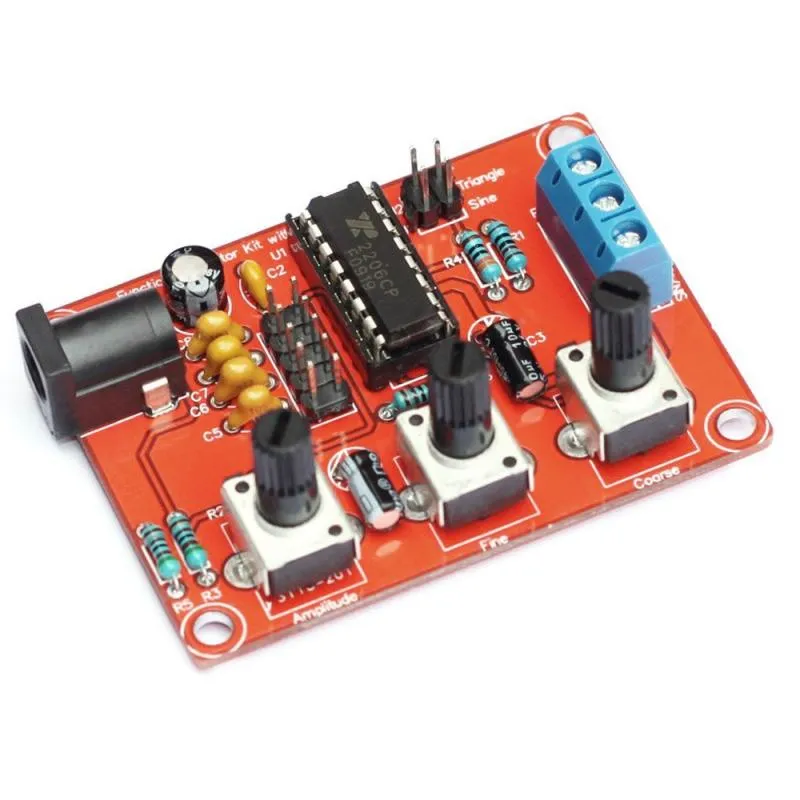

XR2206 Signaal Generator DIY-kit

Als je op zoek bent naar een eenvoudige signaalgeneratorkit die goedkoop is en in minder dan een uur te bouwen is, dan is deze kit iets voor jou!

Een indrukwekkende toevoeging aan je bestaande elektronicalab.

Houd er rekening mee dat het geen professionele functiegenerator vervangt, maar het ziet er toch best handig uit voor elektronicahobbyisten/-makers om bepaalde projecten te repareren/debuggen. Dit is bij uitstek een gadget waar je veel van en mee leert.

Een functiegenerator is een onmisbaar onderdeel van een elektronicalab, maar helaas erg duur voor de gemiddelde elektronicahobbyist. De meest populaire (en goedkope) DIY Chinese kit op de markt is die op basis van de handige functiegenerator-chip XR2206.

Deze eenvoudig te bouwen 1Hz-IMHz XR2206 functiegeneratorkit maakt veel verschillende routinemetingen en experimenten mogelijk, en biedt sinus-, vierkante en driehoekige uitgangsgolfvormen van eerlijke kwaliteit met matige stabiliteit en nauwkeurigheid. Meer dan voldoende voor een klein hobbylab voor thuiselektronica!

Wanneer u deze doe-het-zelf-kit koopt, vereist het een beetje soldeerwerk en krijgt u alles wat nodig is om het project te voltooien. Het pakket bevat bevestigingsmateriaal en een instructiefolder waarvan ik zeker weet dat de meeste makers deze zal kunnen volgen. Gelukkig wordt de kit geleverd met doorlopende componenten, en er zijn legendes op de dubbelzijdige PCB die je duidelijk vertellen waar je elk onderdeel moet monteren en solderen. Daarnaast is er ook een socket van goede kwaliteit voor de XR2206-chip, mooie doppen voor de jumpers en knoppen voor de potentiometers.

Kit constructie aanwijzingen:

De constructie wordt een fluitje van een cent als je weet wat je doet! Soldeer zoals gewoonlijk eerst alle low-profile componenten één voor één en soldeer tenslotte de IC-socket. Denk eraan om goed te letten op de polariteit van elektrolytische condensatoren en de oriëntatie van de XR2206 IC. Knip de poten van alle componenten zo kort mogelijk af om ook onbedoelde kortsluiting te voorkomen.

Snelle testtips

Wanneer de bouw voltooid is en je klaar bent om de functiegenerator in gebruik te nemen, let dan op de polariteit van de voeding. Voer vervolgens 9-12V DC (9V typisch) door de DC-ingang.

Korte onderste twee pinnen (Tri/Sin) van de golfvormselectiejumper
Korte bovenste twee pinnen (65K-1M) van de frequentieselectiejumper
Draai aan de knop van de fijnafstemmingspotentiometer om de signaalfrequentie fijn af te stemmen
Draai aan de knop van de potentiometer voor grof afstemmen om de signaalfrequentie grof af te stemmen
Draai aan de knop van de amplitudepotentiometer om de amplitude van het uitgangssignaal aan te passen

Voor de voeding kun je een 6F22 9V batterij gebruiken, omdat het totale stroomverbruik met 9V erg laag is. Als je echter een 9V-12V (nooit meer dan 12V) voeding gebruikt, zorg er dan voor dat het een stabiel type is met een zeer laag uitgangsruis en rimpeling. Na een succesvolle constructie en de eerste test kun je ervoor kiezen om de XR2206 in een speciaal hiervoor ontworpen case te plaatsen (apart verkrijgbaar OT3631)

Houd er rekening mee dat de blokgolfuitgang niet door de amplituderegeling gaat. Alleen de amplitude van de sinus-/driehoeksgolven kan met de knop worden geregeld (en wordt ook beïnvloed door de ingangsvoedingsspanning).

De XR2206 functiegenerator DIY-kit is echt een goedkope en gemakkelijk te bouwen kit die handig kan zijn voor de meeste beginners en elektronica-enthousiastelingen. Maakt bijna perfecte vierkante, sinus- en driehoekige golfvormen.

Wij raden onze USB soldeerbout aan voor het solderen van deze kit.

Afmetingen
Lengte: 6,3cm
Breedte: 4,5cm
Hoogte: 1cm
