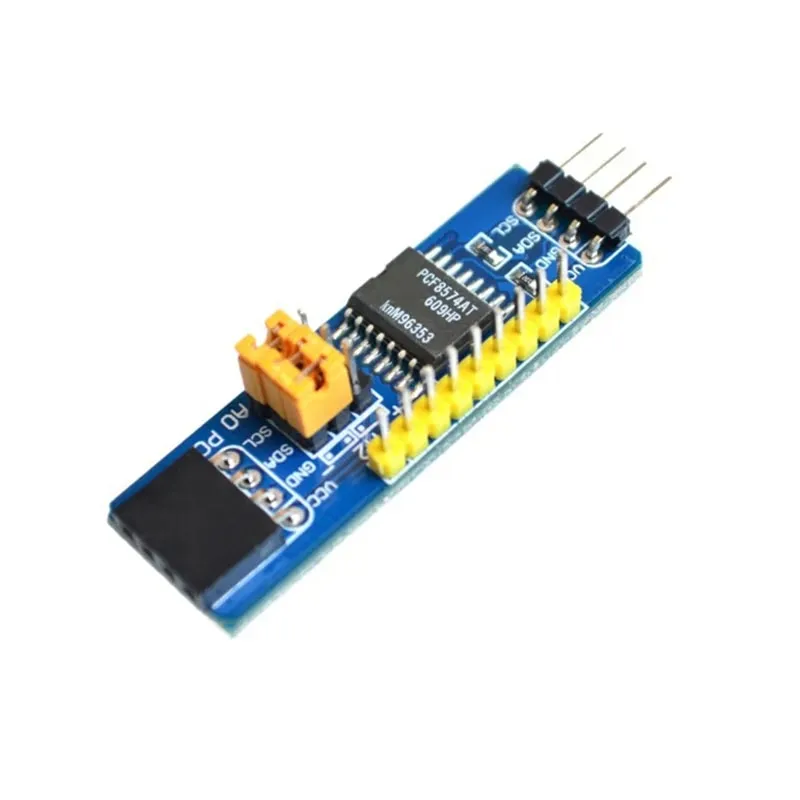

Moduł rozszerzający I2C na IO PCF8574

Odkryj wszechstronność modułu rozszerzającego PCF8574 I2C-na-IO i rozszerz możliwości swoich projektów bez ograniczeń wynikających z liczby dostępnych pinów. Idealny do szerokiego zakresu zastosowań:

• Klawiatura membranowa: Uprość podłączenie swojej klawiatury i odczytuj każdy klawisz przez magistralę I2C, oszczędzając cenne piny IO.
• Wyświetlacze LCD: Przekształć wyświetlacze z dużą liczbą pinów, takie jak ekrany znakowe 16x2 lub 20x4, do sterowania za pomocą zaledwie dwóch pinów I2C.
• Czujniki cyfrowe: Podłącz cyfrowe czujniki z prostym wyjściem do PCF8574 i komunikuj się przez I2C, eliminując potrzebę wielu cyfrowych pinów IO.
• Diody LED i taśmy LED: Zarządzaj stanem włączania i wyłączania diod LED efektywnie przez I2C, idealnie do wskaźników stanu lub prostych wizualnych wyświetlaczy.
• Przyciski i przełączniki: Zintegruj wiele elementów wejściowych bez wysiłku w swoim projekcie, wszystkie odczytywane przez jedną magistralę I2C, dla uporządkowanej i wydajnej konfiguracji.
• Płytki przekaźnikowe: Steruj obwodami mocy lub innymi urządzeniami za pomocą PCF8574 i znacznie uprość swój schemat okablowania.

Moduł PCF8574 otwiera drzwi do świata możliwości, umożliwiając realizację złożonych projektów bez ograniczeń liczby pinów IO. Odpowiedni zarówno dla hobbystów, jak i profesjonalistów, którzy chcą wynieść swoje projekty na wyższy poziom.

Cecha:

• Napięcie: 2.5 do 6V DC
• Za pomocą jumperów można ustawić adres I2C według własnych potrzeb
• Oferuje 8 dodatkowych pinów na moduł, które mogą działać zarówno jako wejściowe, jak i wyjściowe
• Wbudowane rezystory podciągające dla magistrali I2C
• Możliwość połączenia do 8 modułów w celu rozszerzenia liczby pinów
• Moduł wykorzystuje układ PCF8574(T) lub PCF8574A(T); wariant „A” ma inny adres I2C

UWAGA: dla sygnałów wyjściowych wymagających więcej niż 10μA konieczny jest zewnętrzny rezystor podciągający. Sygnały wyjściowe poniżej tego progu nie wymagają dodatkowego rezystora i mogą dostarczać do 25mA, jak wyjaśniono w sekcjach 10.1 i 13 kart katalogowych.

Korzystanie z wielu modułów
Podłączenie więcej niż trzech modułów może prowadzić do zbyt niskiej rezystancji podciągania I2C (mniejszej niż 333Ω), co przeciąża port I2C mikrokontrolera. W takim przypadku zalecamy usunięcie rezystorów podciągających z dodatkowych modułów, tak aby tylko trzy moduły były w nie wyposażone. Rezystory te można rozpoznać po oznaczeniu kodem 102 lub 1001.
