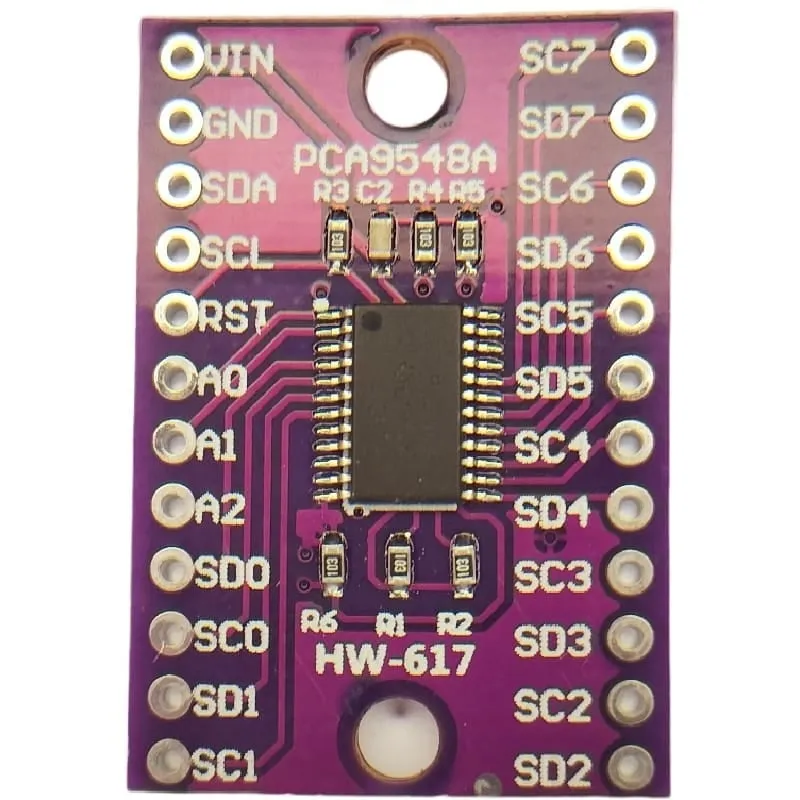

8-канален I2C мултиплексор PCA9548A

С тази малка платка можете да управлявате до максимум 8 i2c устройства по една дата линия! Дори ако I2C устройствата имат еднакъв I2C адрес, те могат да се управляват отделно с този 8-канален PCA9548A. (Също известен като TCA9548A, който има същото действие)

Този мултиплексор създава следните адреси:

0x70, 0x71, 0x72, 0x73, 0x74, 0x75, 0x76 и 0x77.

Съответните пинове са:

0x70 -> SD0/SC0
0x71 -> SD1/SC1
0x72 -> SD2/SC2
0x73 -> SD3/SC3
0x74 -> SD4/SC4
0x75 -> SD5/SC5
Ox76 -> SD6/SC6
Ox77 -> SD7/SC7

Управление на няколко I2C OLED дисплея

Възможно е да се управляват няколко I2C OLED дисплея чрез I2C мултиплексора. С един PCA9548A могат да се управляват 8 OLED дисплея.

Управление на няколко 1602 LCD дисплея чрез I2C

Управлението на няколко 1602 LCD дисплея е възможно, като 1602 дисплеите се оборудват с I2C LCD адаптер платка. По желание е възможно и да се закупят 1602 LCD дисплеи с вече предварително запоен I2C адаптер.
След това тези дисплеи могат да се управляват чрез 1 I2C дата линия. И тук важи максимум 8.

Размери
Дължина: 3,1cm
Ширина: 2,2cm
Височина: 0,3cm
