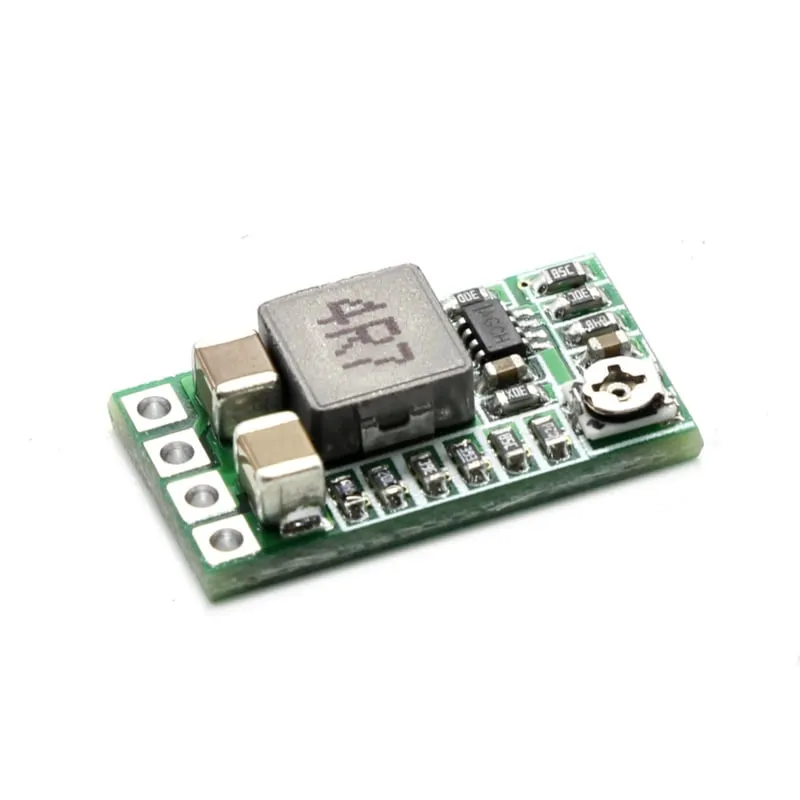

Step-Down buck converter от 4.5v-24v към 5V 3A (4R7 output регулируем)

Висококачествен step down power converter с ефективност 97,5% при 6.5v към 5V при 0.7A и относително малко отделяне на топлина. Ефективността е 94% при 12V към 5V при 1A.

Захранване 4.5v до 24v

Променливо изходно напрежение между 0.8v и 17v чрез потенциометър, което ви позволява да избирате много необичайни напрежения, доста удобно!

Освен това има няколко фиксирани стойности:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Максимално изходно напрежение: 3A при 5V
Непрекъснат изходен ток: 2.1A

Размер: 20x11x5mm

Инструкции за употреба:

Този модул има 4 извода:
- VO+ (изходен ток +)
- GND (земя / минус)
- IN+ (входен ток +)
- EN (Enable, ако този вход бъде свързан на ниско ниво, няма да протича ток)

Земята / - както на входа, така и на изхода се свързва към GND.

Поялните точки на гърба на платката всъщност са запояеми джъмпери. Не е предвидено тук да се запояват проводници, а единствено да служат за избор на напрежението.

По подразбиране модулът е настроен да дава променливо напрежение чрез потенциометъра и може да бъде настроен според желанието. С лупа може да се види, че последният джъмпер (ADJ) е запоен. Ако искате да използвате едно от фиксираните напрежения (1.8V, 2.5V, 3.3V, 5V, 9V или 12V), тогава връзката при ADJ трябва да бъде прекъсната. Това може да стане, като се пререже с остър малък нож. След това запоявате връзка при желаното напрежение.

Размери
Дължина: 2cm
Ширина: 1,1cm
Височина: 0,46cm
