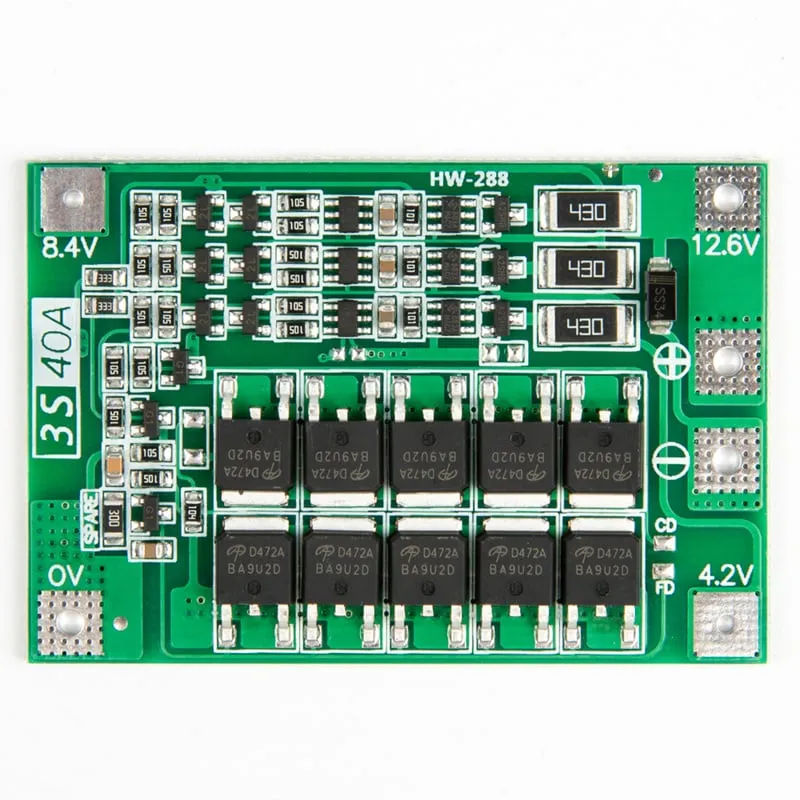

BMS 3S Κύκλωμα προστασίας με λειτουργία εξισορρόπησης

Ένα Battery Management System (BMS) για πακέτο μπαταριών 3S. Με αυτό το κύκλωμα δημιουργείτε με ασφάλεια ένα πακέτο μπαταριών από 3 σε σειρά Li-ion/Li-Po μπαταρίες (κελιά). Το κύκλωμα προστατεύει το πακέτο μπαταριών από βραχυκύκλωμα, υπερβολικά υψηλή τάση και υπερβολικά χαμηλή τάση. Επιπλέον, το κύκλωμα φροντίζει ώστε οι μπαταρίες να φορτίζονται ομοιόμορφα (λειτουργία balance).

Προδιαγραφές:

Τάση φόρτισης: 12.6V
Μέγιστο ρεύμα φόρτισης: 25A*
Μέγιστο συνεχές ρεύμα εκφόρτισης: 25A*
Προστασία βραχυκυκλώματος: 45 ± 5A
Τάση προστασίας υπερφόρτισης (ανά κελί/μπαταρία): 4.28 ± 0.05V
Τάση προστασίας εκφόρτισης (ανά κελί/μπαταρία): 2.55 ± 0.08V
Λειτουργία εξισορρόπησης: Ναι
Διαστάσεις: 56x45x2.6mm
*Προσοχή: Αυτά είναι τα μέγιστα του κυκλώματος BMS. Οι συνδεδεμένες μπαταρίες ενδέχεται να μην αντέχουν αυτό το ρεύμα!

Περιγραφή ακίδων (Δείτε τις εικόνες για το διάγραμμα σύνδεσης):

B-: Αρνητικό κελί/μπαταρία 1
B1: Θετικό κελί/μπαταρία 1, αρνητικό κελί/μπαταρία 2
B2: Θετικό κελί/μπαταρία 2, αρνητικό κελί/μπαταρία 3
B+: Θετικό κελί/μπαταρία 3
P+: Θετική έξοδος πακέτου μπαταριών
P-: Αρνητική έξοδος πακέτου μπαταριών
Χρησιμοποιήστε τις συνδέσεις P+ και P- για να φορτίσετε και να εκφορτίσετε το πακέτο μπαταριών.

Προσοχή: Η κατασκευή πακέτου μπαταριών Li-ion/Li-Po απαιτεί γνώση του αντικειμένου. Κατασκευάστε το πακέτο μόνο αν ξέρετε τι κάνετε. Η λανθασμένη σύνδεση των μπαταριών και του κυκλώματος BMS μπορεί να προκαλέσει ανάφλεξη των μπαταριών ή ακόμη και έκρηξη.

Διαστάσεις
Μήκος: 6cm
Πλάτος: 4,1cm
Ύψος: 0,31cm
