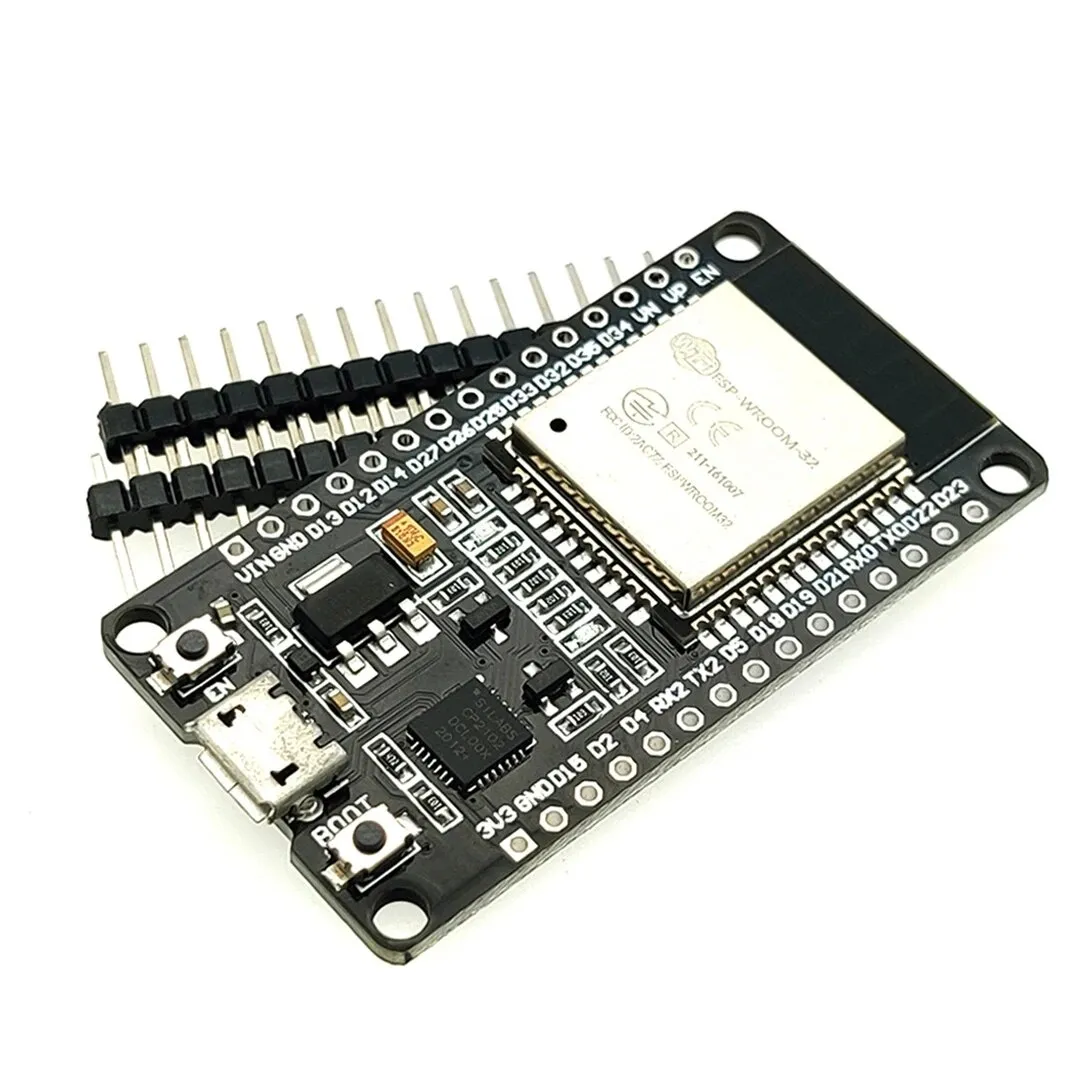

ESP32 WROOM 4Mb Devkit V1 με losse header pins

Η πλακέτα ανάπτυξης ESP32 είναι ιδανική για έργα IoT (Internet Of Things), επειδή διαθέτει ενσωματωμένο WiFi και Bluetooth. Προγραμματίζεται εύκολα μέσω του Arduino IDE. Δείτε το παραπάνω βίντεο στο Youtube για την εγκατάσταση αυτής της πλακέτας στο Arduino IDE.

Χρησιμοποιήστε το OTRONIC ESP32 handleiding για να ξεκινήσετε γρήγορα με την πλακέτα ESP32 Devkit V1.

ΠΡΟΣΟΧΗ: Αυτή η ESP32 Devkit V1 ΔΕΝ ταιριάζει σε τυπικό breadboard. Η ESP32-S ταιριάζει ΣΤΟΝ τυπικό breadboard.

Αυτή η πλακέτα ESP32 έχει:

• 18 κανάλια Analog-to-Digital Converter (ADC)
• 3 διεπαφές SPI
• 3 διεπαφές UART
• 2 διεπαφές I2C
• 16 κανάλια εξόδου PWM
• 2 Digital-to-Analog Converters (DAC)
• 2 διεπαφές I2S
• 10 GPIOs χωρητικής ανίχνευσης

Το ESP32 Wroom32 DevKit έχει συνολικά 25 GPIOs, από τα οποία ορισμένα μπορούν να χρησιμοποιηθούν μόνο ως είσοδοι.

Input Only Pins
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Not all pins have input pullup, you need external pullup on these pins when using as input pullup.

Δεν έχουν όλα τα pins εσωτερικό input pullup και θα χρειαστεί να τοποθετήσετε εξωτερική αντίσταση pullup. Ακολουθεί μια επισκόπηση.

Pins με εσωτερικό pull up INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pins χωρίς εσωτερικό pull up
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Το ωραίο με αυτή την πλακέτα είναι ότι μπορείτε να τη χρησιμοποιήσετε με πολλούς τρόπους όσον αφορά την επικοινωνία WiFi.

1. Ως mini access point
2. Ως WiFi client
3. Ως Webserver
4. Peer-to-peer με ESP Now

Το τελευταίο θέλουμε να το εξηγήσουμε λίγο ακόμη. Το ESP NOW είναι μια τεχνολογία που επιτρέπει στις μονάδες να επικοινωνούν απευθείας μεταξύ τους μέσω της MAC διεύθυνσής τους. Παράλληλα υπάρχει και επιβεβαίωση επιστροφής για το αν τα δεδομένα ελήφθησαν, ώστε να μπορεί να γίνει σωστός έλεγχος αν τα μηνύματα φτάνουν και να μπορείτε να το επαληθεύσετε.

Με το ESP Now μπορείτε να δουλεύετε πολύ αρθρωτά και είναι επίσης εξαιρετικά γρήγορο. Με αυτόν τον τρόπο μπορείτε να τρέχετε το πρόγραμμά σας στο ένα ESP32 ενώ τα άλλα ESP32 boardjes απλώς αντιδρούν και ουσιαστικά αποτελούν επέκταση των GPIO pins σας.

1 ESP32 μπορεί να επικοινωνεί με έως και 20 άλλα boards.

Μια καλή εξήγηση του ESP NOW από τον Andreas Spiess θα βρείτε εδώ: https://www.youtube.com/watchv=6NsBN42B80Q

Levering:
Header pins zijn NIET gesoldeerd en worden los meegeleverd.

ESP32 installeren in Arduino IDE

Για να μπορέσετε να προγραμματίσετε το ESP32 στο Arduino IDE, πρέπει πρώτα να ρυθμιστούν ορισμένα πράγματα:

1. Εγκαταστήστε το λογισμικό Arduino IDE (www.arduino.cc)
2. Στο Arduino IDE πηγαίνετε στο BESTAND και μετά στο VOORKEUREN.
3. Στο MEER BOARD MANAGER URLS εισαγάγετε το ακόλουθο URL: https://dl.espressif.com/dl/package_esp32_index.json
4. Τώρα πηγαίνετε στο HULPMIDDELEN, BOARD και BOARD BEHEER
5. Βρείτε τη σωστή library (ESP32 by Espressif Systems) και εγκαταστήστε την (αυτό χρειάζεται μόνο 1 φορά)
6. Επιλέξτε το board DOIT ESP32 Devkit V1 στη λίστα στο HULPMIDDELEN, BOARD
7. Ρυθμίστε την ταχύτητα upload σε 115200 baud
8. Ρυθμίστε τη θύρα στη σωστή COM θύρα

ESP32 werkt niet of niet goed Bekijk onderstaande oplossingen.

ESP32 uploaden code werkt niet of geeft de melding A fatal error occurred: “Failed to connect to ESP32: Timed out Connecting...

Αν κατά το upload παρατηρήσετε ότι δεν συμβαίνει τίποτα, μπορείτε κατά τη διάρκεια του upload να κρατήσετε για λίγο πατημένο το κουμπί BOOT στην πλακέτα ESP32. Μόλις ξεκινήσει το upload, μπορείτε να το αφήσετε ξανά. Χρειάζεται λίγο να βρείτε τη σωστή στιγμή.

ESP32 heeft geen COM poort in Arduino IDE

Εάν στο Arduino IDE στο HULPMIDDELEN -> POORT δεν υπάρχει διαθέσιμη COM θύρα, μπορεί να χρειάζεται να εγκατασταθεί ξανά ο driver CP210x. Αυτό είναι το USB chip σε αυτή την πλακέτα. Αναζητήστε στο Google ή κατεβάστε τον driver εδώ: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

Μπορεί επίσης να οφείλεται στο micro USB καλώδιο, το οποίο ενδέχεται να μην είναι καλώδιο δεδομένων. Υπάρχουν πολλά λεγόμενα καλώδια φόρτισης σε κυκλοφορία που είναι κατάλληλα μόνο για τη φόρτιση, για παράδειγμα, ενός τηλεφώνου. Αντικαταστήστε το καλώδιο με κατάλληλο micro USB καλώδιο δεδομένων ή παραγγείλετε ένα κατάλληλο καλώδιο στο otronic.nl.

ESP32 Serial monitor werkt niet of geeft vreemde tekens in Arduino IDE

Ρυθμίστε στο παράθυρο Serial Monitor κάτω δεξιά το baud rate σε 115200 baud.

ESP32 GPIO pins komen niet overeen met de pins in de code

Τα GPIO pins στις ESP development boards δεν αντιστοιχούν πάντα στις τιμές που είναι τυπωμένες πάνω στις πλακέτες. Γι’ αυτό είναι σημαντικό να συμβουλεύεστε πάντα το σωστό διάγραμμα PINOUT. Αυτό θα το βρείτε μεταξύ άλλων στο OTRONIC ESP32 Snelstartgids

Afmetingen
Lengte: 5,23cm
Breedte: 2,82cm
Hoogte: 1,33cm
