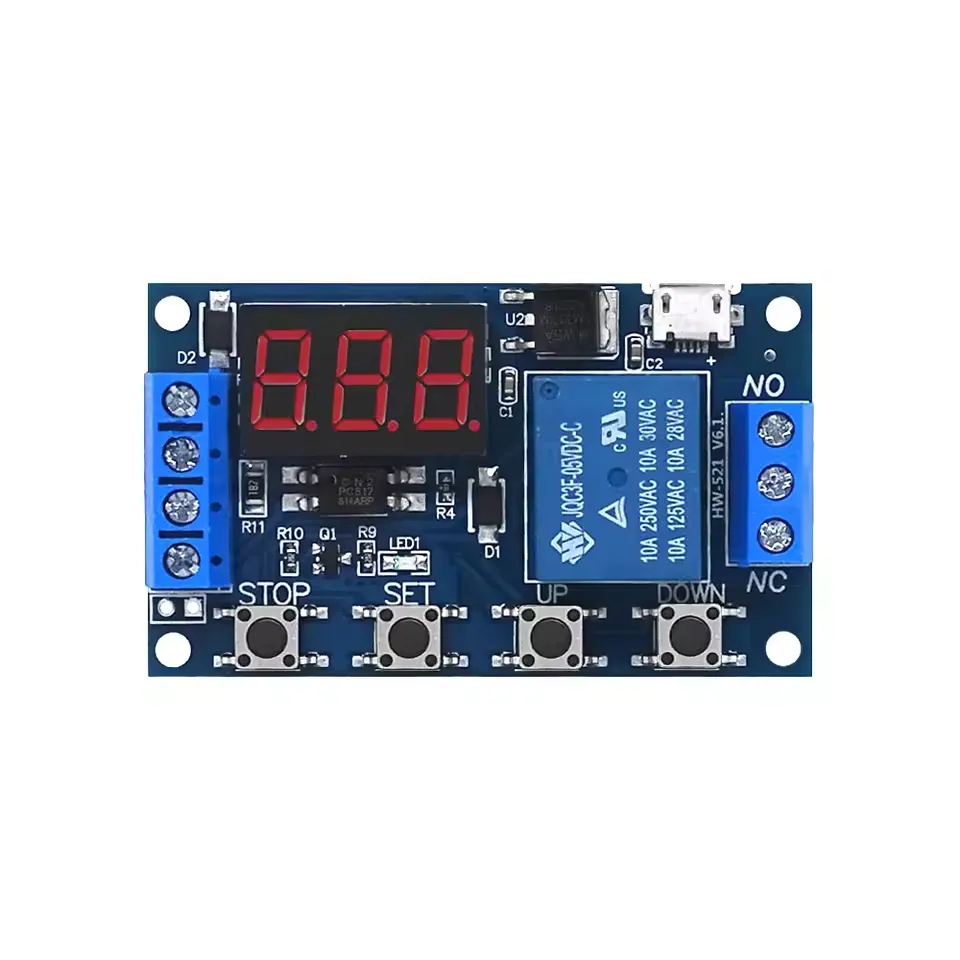

Módulo de relé de 1 canal, disparo - retardo de tiempo, ajustable 6-30V

Relé temporizador compacto para retardos precisos de conexión y desconexión. Ideal para automatización, domótica y montajes de prueba. Aislamiento por optoacoplador para alta inmunidad a interferencias. Los ajustes se conservan.

Características principales

• Tensión de alimentación: 6–30 V DC

• Señal de disparo: High-level 3.0–24 V DC

  • La GND de la señal y la GND del sistema están separadas para una mejor inmunidad EMI

  • Se puede unir si se desea (masa común)

• Capacidad de conmutación del relé:

  • DC ≤30 V, máx. 5 A

  • AC 220 V, máx. 5 A

• Aislamiento: optoacoplador

• Rango de ajuste de tiempo: 0,1 s hasta 999 min, ajustable de forma continua

• Memoria: los parámetros permanecen guardados

• Dimensiones: 63 × 38 × 15 mm

Conceptos

• OP: tiempo de conexión (relé encendido)

• CL: tiempo de desconexión (relé apagado)

• LOP: número de ciclos 1–999, “—” = ilimitado

Modos de trabajo

P1 – retardo único tras disparo (OP encendido, luego apagado)

• P1.1: re-disparar durante OP ignora la señal

• P1.2: re-disparar durante OP reinicia OP

• P1.3: re-disparar durante OP reinicia; relé apagado, la temporización se detiene

P2 – retardo de apagado/encendido tras disparo

• Disparo → primero CL (apagado), luego OP (encendido), luego apagado

P3.1 – cíclico tras disparo

• Disparo → OP (encendido) → CL (apagado) → repetir según LOP

• Un nuevo disparo detiene el ciclo

P3.2 – cíclico sin disparo

• Tras encender, directamente OP → CL → repetir según LOP

P4 – supervisión de señal

• Mientras la señal de disparo esté presente, el relé permanece encendido

• Al desaparecer la señal: inicia OP y luego se apaga

• Si vuelve a entrar señal durante OP, el tiempo se borra

Manejo y configuración

1. Elegir modo: mantén SET pulsado 2 s → selecciona P1.1–P4 con UP/DOWN.

2. Parámetros: pulsa brevemente SET → ajusta OP, CL, LOP con UP/DOWN.

3. Escala de tiempo: en la pantalla de parámetros pulsa brevemente STOP para elegir el decimal:

   • xxx → segundos (1–999 s)

   • xx.x → décimas (0,1–99,9 s)

   • x.x.x → minutos (1–999 min)

4. Guardar: mantén SET pulsado para confirmar y volver.

Funciones extra

• Parada de emergencia/control manual: en la pantalla principal pulsa brevemente STOP para poner el relé ON/OFF.

• Modo reposo:

  • C-P: la pantalla se apaga tras 5 min de inactividad

  • O-d: la pantalla permanece encendida

  • Cambiar: mantén STOP pulsado 2 s.

Información de conexión y seguridad

• El contacto del relé es pasivo; requiere alimentación propia.

• 1 canal, función solo de encendido/apagado.

• Mantén la carga dentro de la corriente y tensión especificadas.

• Presta atención a la polaridad correcta y a una refrigeración suficiente con corrientes altas.
