CS32 | Blue Pill | 72Mhz | 64KB | STM32 klooni

CS32 STM32 -klooni, joka tunnetaan myös nimellä Blue Pill, on erittäin tehokas pieni Arduino, hieman Arduino Nanoa suurempi mutta paremmalla suorituskyvyllä ja suuremmalla tallennustilalla. Ohjelmoitavissa tavalliseen tapaan Arduino IDE:llä.

HUOM: EI SOVELLU ALOITTELIJOILLE

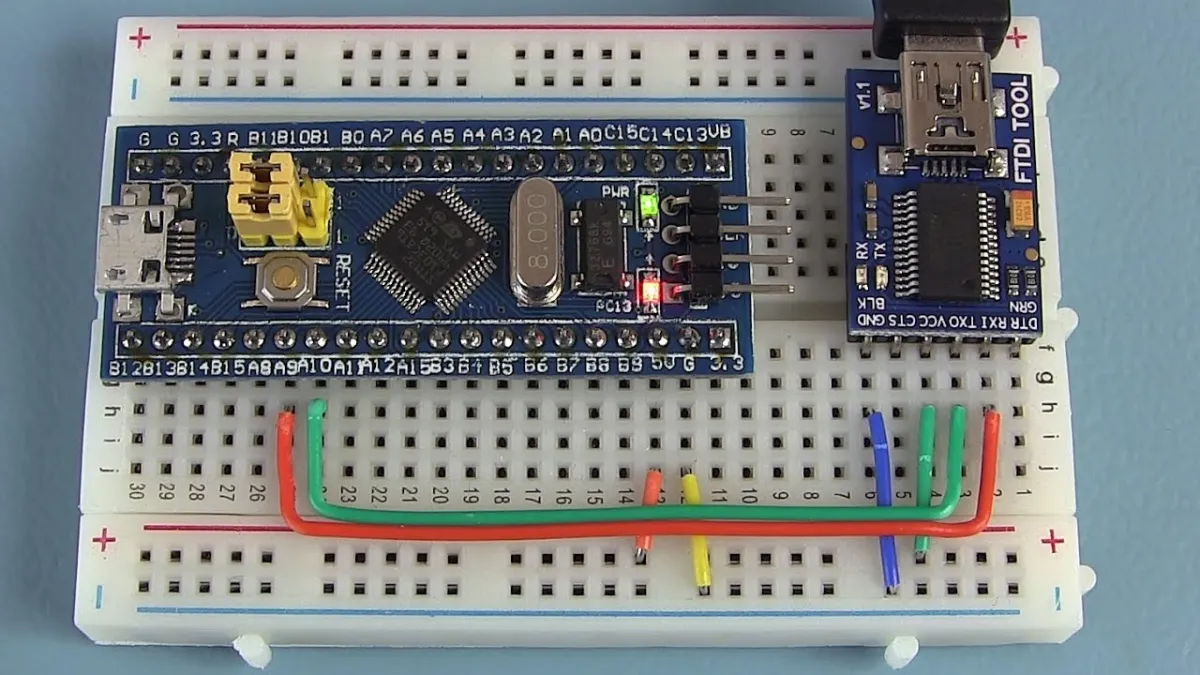

Blue Pill toimitetaan oletuksena vain sirulle kuuluvalla UART-laiteohjelmistolla. Tämän avulla voit ladata sketchin tai bootloaderin sarjamuotoisella adapterilla, kuten FT232RL:llä, TX (A9) ja RX (A10) -nastoihin. Jos haluat käyttää myös USB:n kautta, asenna ensin stm32duino-bootloader. Katso lisätiedot Arduino_stm32-projektin githubista.

Kellotaajuus 72Mhz ja 64KB muistia.

Malli: STM32F103C8T6.
Prosessori: ARM 32 Cortex-M3 CPU.
Taajuus: 72 MHz
Muisti: 64K flash memory, 20K SRAM.
2.0-3.6 v, I/O.
27 GPIO’s
10x 12-bit Analog Digital Converter
USART/ I2C/ SPI/ USB/ CAN/ DMA
Käyttöjännite: 3.3/5V
Reset (POR/PDR).
4-16 MHz kristalli.
On-board Mini USB-interface, virtaa ja USB-viestintää varten Arduino IDE:n kanssa
Koko: 5.3 cm x 2.2 cm.

Huom: Blue Pill -levyissä 5V-nasta on suoraan kytketty USB-portin 5V:hen ilman suojadiodia. Älä siis käytä USB-porttia samaan aikaan ulkoisen virtalähteen kanssa.

Mitat
Pituus: 5,4cm
Leveys: 2,3cm
Korkeus: 1,1cm
