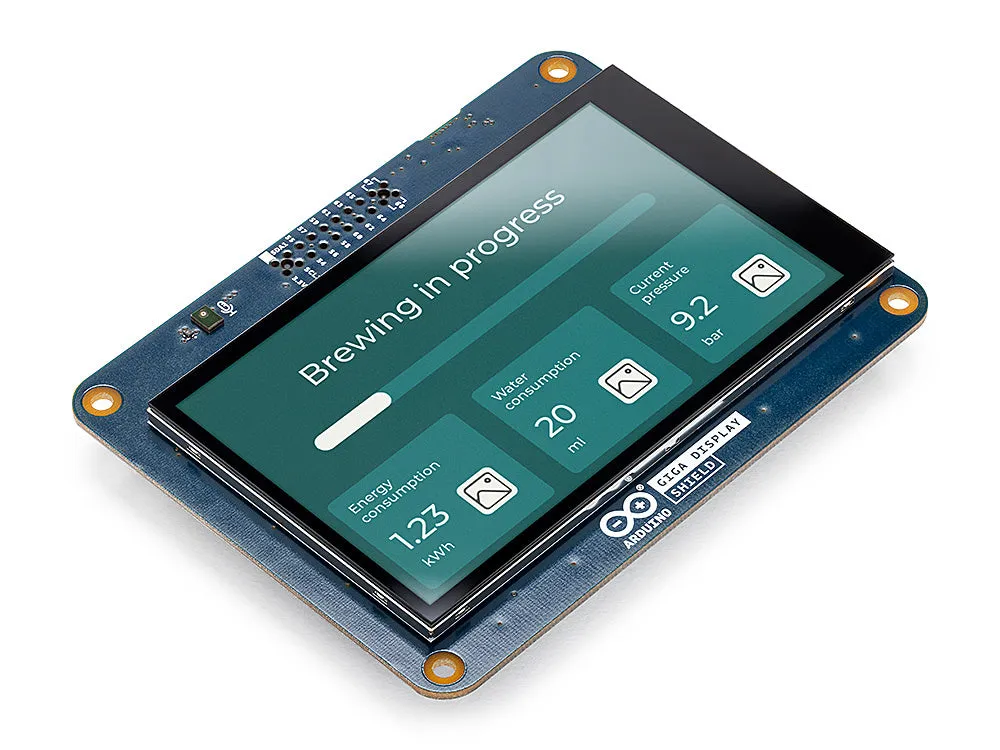

Arduino® GIGA Display Shield

Découvrez le GIGA Display Shield : une solution tactile spécialement conçue pour intégrer sans effort des interfaces graphiques dans vos projets. Grâce au nouveau connecteur à broches, placé au centre sur la GIGA R1 WiFi, ce shield offre une intégration fluide et des fonctionnalités améliorées.

Le GIGA Display Shield vous permet de profiter de diverses fonctions, notamment un microphone numérique, une IMU 6 axes et une connexion Arducam. Ces possibilités supplémentaires vous permettent d’exploiter au mieux les 54 autres broches disponibles, ce qui est particulièrement pratique pour créer des appareils portables ou des tableaux de bord afin de gérer votre projet.

Découvrez la facilité de création d’interfaces intuitives grâce à la conception conviviale et aux nombreuses possibilités du GIGA Display Shield. Améliorez la fonctionnalité et l’expérience utilisateur de votre projet avec cette solution avancée.

Spécifications techniques :

• Nom de la carte : Arduino® GIGA Display Shield
• SKU : ASX00039
• Connecteurs :
  • Caméra : SOCKET 2ROW 20POS VERTICAL PASS THROUGH (compatible avec Arducam)
• Display :
  • Codec vidéo : F32Q-1A7H1-11020
  • Écran tactile : F32Q-1A7H1-11008
  • Type : KD040WVFID026-01-C025A
  • Taille : 3,97 inch
  • Résolution : 480x800 RGB
  • Couleurs : 16,7 million
  • Mode tactile : Toucher à cinq points et gestes
• Interface : I2C
• Capteurs :
  • IMU : BMI270
• Microphone : MP34DT06JTR

Questions fréquentes

L’écran prend-il en charge le multitouch ? Oui, l’écran prend en charge jusqu’à cinq touches simultanées.

Comment connecter le GIGA Display Shield à la GIGA R1 WiFi ? Le GIGA Display Shield se connecte via les headers centraux (J5 et J6) sur la GIGA R1 WiFi. Fixez le shield par le dessous, afin que le haut de la GIGA R1 WiFi reste libre pour des shields supplémentaires.

Ai-je toujours accès à toutes les broches lorsque l’écran est connecté ? Oui, même avec l’écran connecté, vous conservez l’accès aux 54 broches situées en haut de la carte.

Une alimentation externe est-elle nécessaire pour le shield ? Non, le GIGA Display Shield n’a pas besoin d’alimentation externe ; il est alimenté directement via la connexion.

Quelles caméras sont compatibles avec le shield ? Le GIGA Display Shield est entièrement compatible avec les caméras DVP 20 broches d’Arducam, comme l’OV7675. Pour plus d’informations, consultez le catalogue Arducam des caméras compatibles.

Dans quelle direction le connecteur de caméra est-il orienté ? Le brochage du connecteur de caméra est configuré de sorte que les modèles Arducam compatibles soient orientés dans le même sens que l’écran, ce qui correspond à un mode selfie pour une expérience fluide et conviviale.
