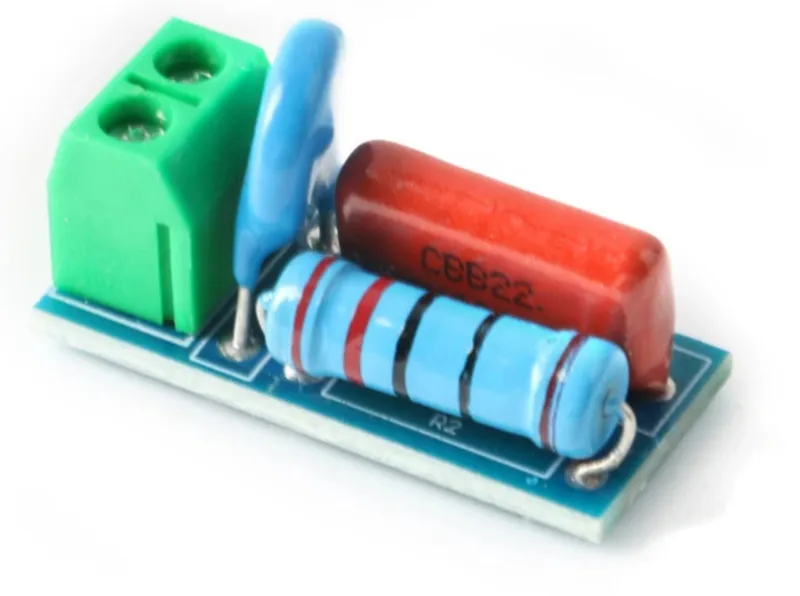

Circuit d’amortissement RC

Le circuit d’absorption RC est également appelé circuit snubber RC. Il s’agit d’une structure de circuit dans laquelle une résistance et un condensateur sont connectés en série et en parallèle avec l’interrupteur. Il est utilisé pour améliorer les ondes de tension et de courant lors de la mise sous et hors tension des appareils électriques électroniques. Le module de circuit d’absorption RC peut empêcher la force électromotrice induite générée lorsque la charge inductive est mise sous et hors tension, afin d’éviter d’endommager les équipements de commutation tels que les relais et les thyristors, de prévenir les interférences électromagnétiques et d’augmenter la capacité anti-interférences du microordinateur monocarte.

Charge : adaptée aux charges inductives AC ou DC 5-400V (charge inférieure à 1000W)

Résistance : 220 Ohm

Condensateur :

• CBB22 104J630V
• 0.1uF
• 630V
• tolérance de 5%

Varistance :

• Tension alternative : 300V
• Tension continue nominale : 385V
• Tension de serrage maximale Vc : 775V
• Type de boîtier de la varistance : disque 10mm
• Type de varistance : varistance à oxyde métallique
• Courant de surtension de crête @ 8/20µs : 2.5kA
• Température de fonctionnement minimale : -40°C
• Température de fonctionnement maximale : 105°C
• Énergie de crête (10/1000uS) : 70J
