Voltage naar PWM Converter Module 0-10V (OT3561)
Deze module zet een spanning van 0V - 10V om naar een PWM signaal
Specificaties voor de Voltage naar PWM converter:
- Werkspanning: DC 5V-12V
- PWM-frequentie: ongeveer 50KHZ
- PWM-amplitude: 5V
- Conversiebereik: 0-5V/0-10V
- Voltageconversie: 0%-100% PWM
- Tolerantie: 1%-3%
Aansluiten:
VCC: + Werkspanning 5V-12V (voeding van het bordje zelf)
GND: - Werkspanning 5V-12V
VIN: + Ingangsspanning 0-10V (deze wordt omgezet naar PWM)
GND: - Ingangsspanning 0-10V
GND: - PWM output
PWM: + PWM output
Werkwijze:

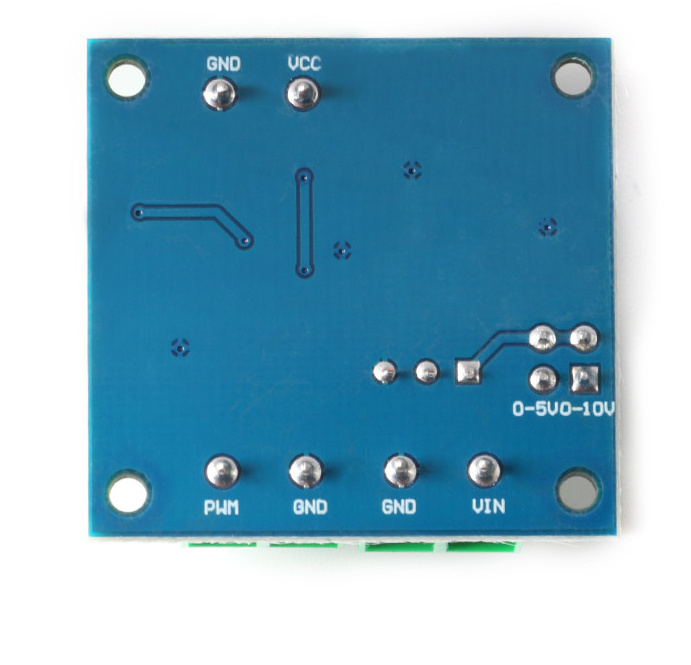

Sluit de werkspanning aan op VCC en GND. Sluit ze niet omgekeerd aan om schade aan de printplaat en apparaten te voorkomen. Sluit een regelbare spanning aan op de VIN-terminal. Het spanningsbereik is verdeeld in twee typen: 0-5V en 0-10V afhankelijk van de geselecteerde modus met de jumper. Aan de achterkant van het bordje staat dit afgebeeld. Standaard staat hij ingesteld op 0-5V.
De uitgang is PWM. De duty cycle kan worden aangepast door de spanning aan te passen. De nauwkeurigheid kan worden gecontroleerd door de potentiometer aan te passen.
