Interruptor relé doble de temperatura y humedad 12V

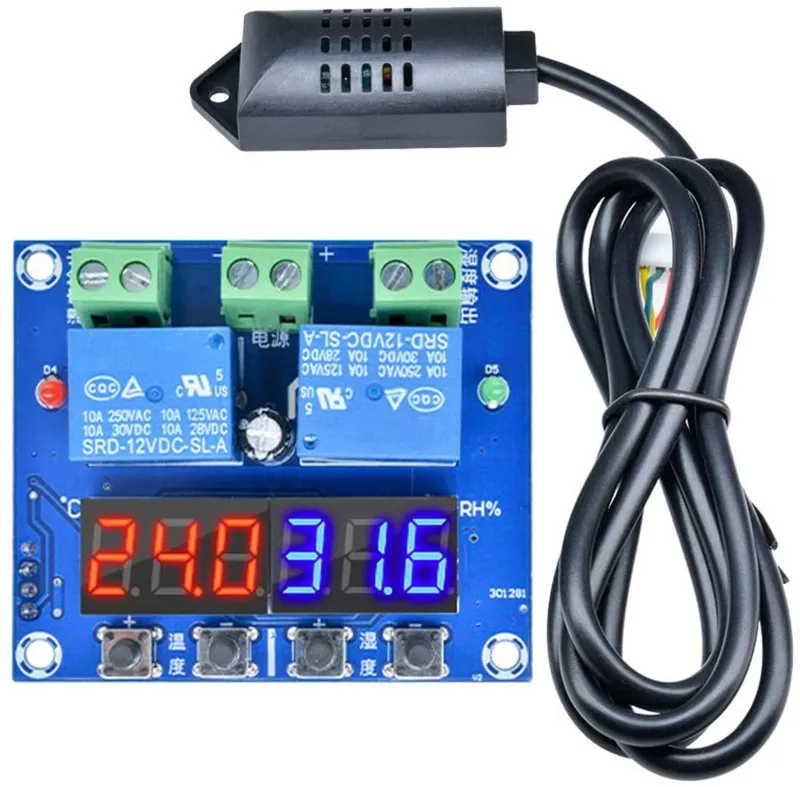

Esta placa de relé doble dispone de un sensor combinado de temperatura y humedad.

En la pantalla roja de la izquierda se muestra la temperatura y en la pantalla azul de la derecha la humedad.

Alimentación: DC 12V
Rango de medición de temperatura: -40~120
Rango de humedad: 0 ~ 100% RH
Número de relés: 2
Tensión máxima de conmutación: 30VDC / 250VAC
Corriente máxima de conmutación: 10A

Longitud del cable del sensor: 95cm

Dimensiones de la placa (LxAnxAl): 6,5cm x 5,5cm x 1,7cm
Dimensiones del sensor (LxAnxAl): 6,1cm x 2,6cm x 1,7cm

Instrucciones de uso:

Ajustar temperatura

Ajustar temperatura de encendido

Mantenga pulsado el botón 1 durante aprox. 3 segundos hasta que la pantalla roja empiece a parpadear. Aparecerá la temperatura de encendido configurada. Use los botones 1 (más alto) y 2 (más bajo) para ajustar la temperatura de encendido deseada. Espere aprox. 5 segundos y la temperatura de encendido quedará guardada y activa.

Ajustar temperatura de apagado

Mantenga pulsado el botón 2 durante aprox. 3 segundos hasta que la pantalla roja empiece a parpadear. Aparecerá la temperatura de apagado configurada. Use los botones 1 (más alto) y 2 (más bajo) para ajustar la temperatura de apagado deseada. Espere aprox. 5 segundos y la temperatura de apagado quedará guardada y activa.

Ajustar humedad

Ajustar humedad de encendido

Mantenga pulsado el botón 3 durante aprox. 3 segundos hasta que la pantalla azul empiece a parpadear. Aparecerá la humedad de encendido configurada. Use los botones 3 (más alto) y 4 (más bajo) para ajustar la humedad de encendido deseada. Espere aprox. 5 segundos y la humedad de encendido quedará guardada y activa.

Ajustar humedad de apagado

Mantenga pulsado el botón 3 durante aprox. 3 segundos hasta que la pantalla azul empiece a parpadear. Aparecerá la humedad de apagado configurada. Use los botones 3 (más alto) y 4 (más bajo) para ajustar la humedad de apagado deseada. Espere aprox. 5 segundos y la humedad de apagado quedará guardada y activa.

Dimensiones
Longitud: 6,48cm
Anchura: 5,1cm
Altura: 1,59cm
