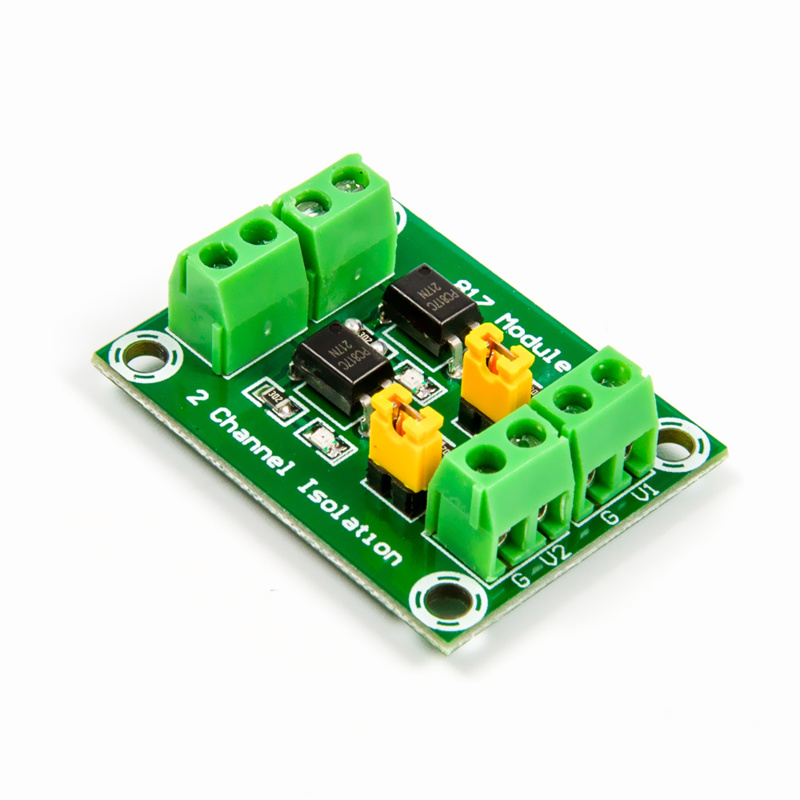

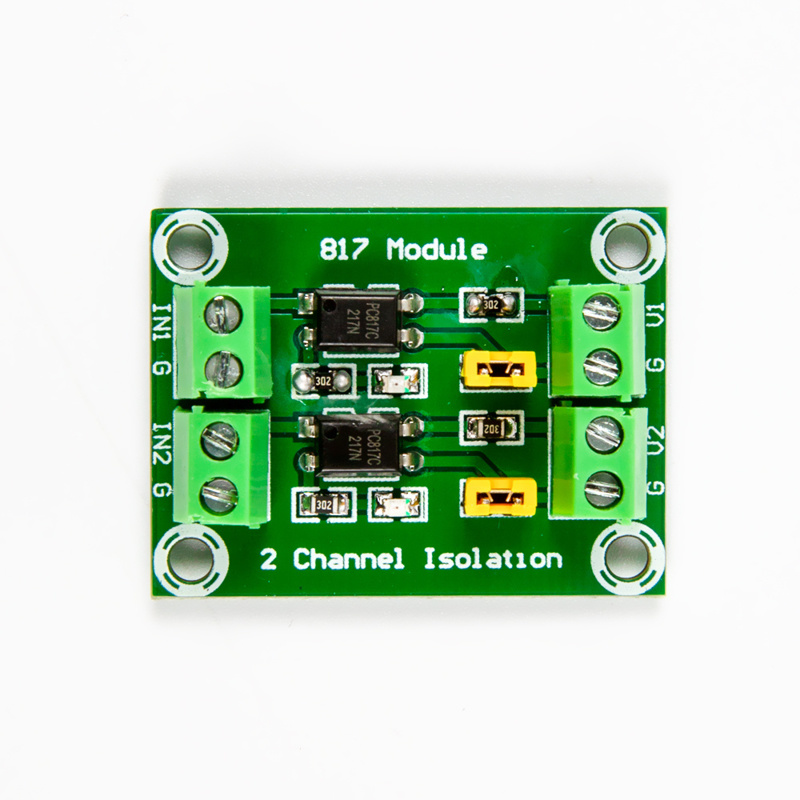

2-Kanal-Optokoppler-Isolationsmodul (OT3261)

Diese Optokopplerplatine ist mit 2 PC817X-Optokopplern ausgestattet. Um zu erklären, wie Optokoppler genau funktionieren, empfehlen wir Ihnen, sich das Video zu diesem Produkt anzusehen (Englisch).

Die Minus-/GND-Flächen sind mit dem Jumper für eine gemeinsame Masse miteinander verbunden. Um eine vollständige Isolierung zu erreichen, muss die Brücke entfernt werden.

Spannungseingang (IN1-IN2): 3,6–24 V
Spannungsausgang (V1–V2): 3,6–30 V
Maximale Leistung pro Ausgang: 150 mW
Maximale Schaltfrequenz: 4 kHz

Laden Sie hier das Datenblatt des PC817X-Optokopplers herunter

Abmessungen
Länge: 3,78 cm
Breite: 2,82 cm
Höhe: 1,2 cm< br>
