ESP32-C3 Entwicklungsboard mit 0,42 Zoll OLED-Display und WiFi/Bluetooth (OT3345)

Produkthandbuch: ESP32-C3 Entwicklungsboard mit 0,42" OLED

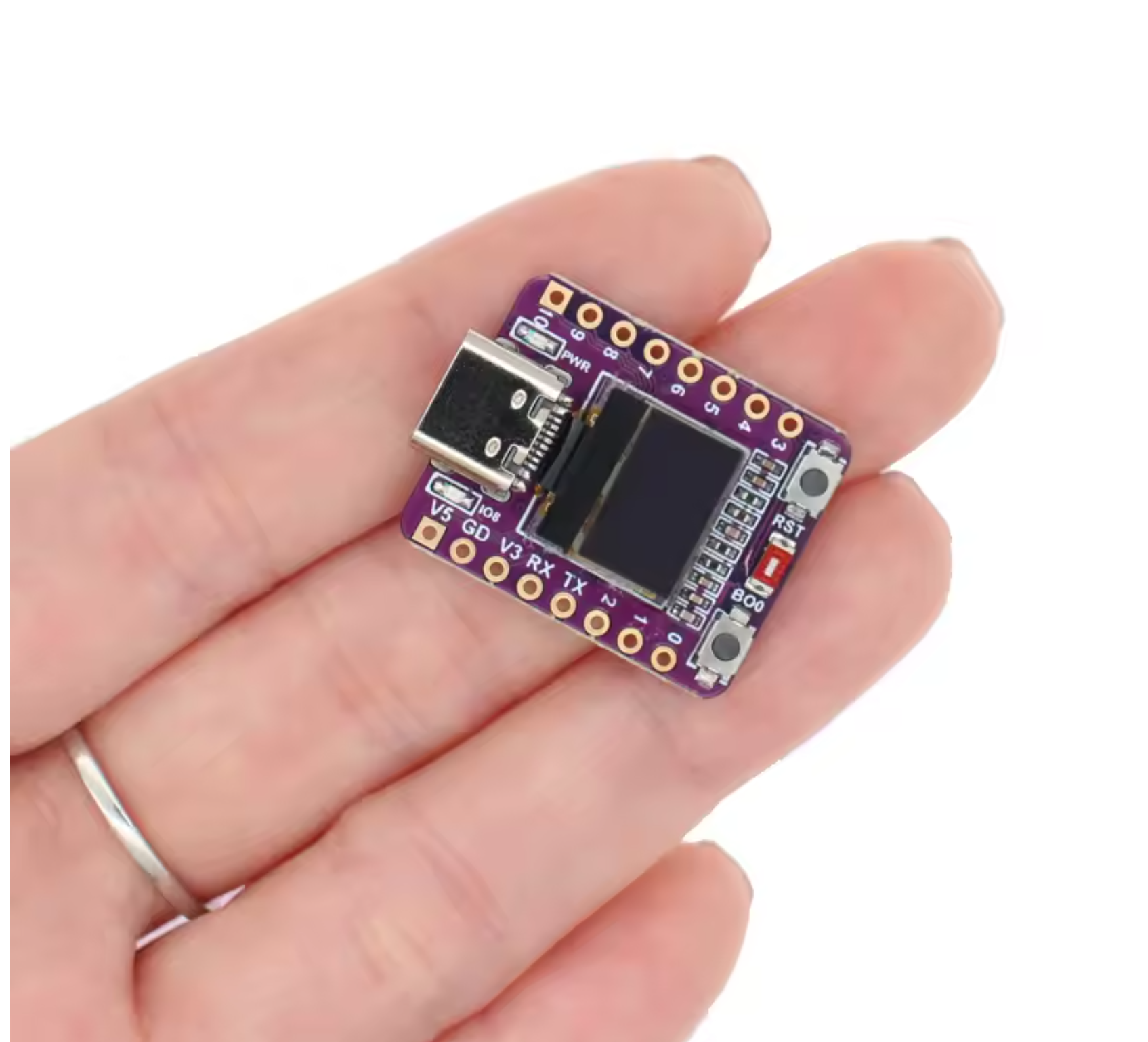

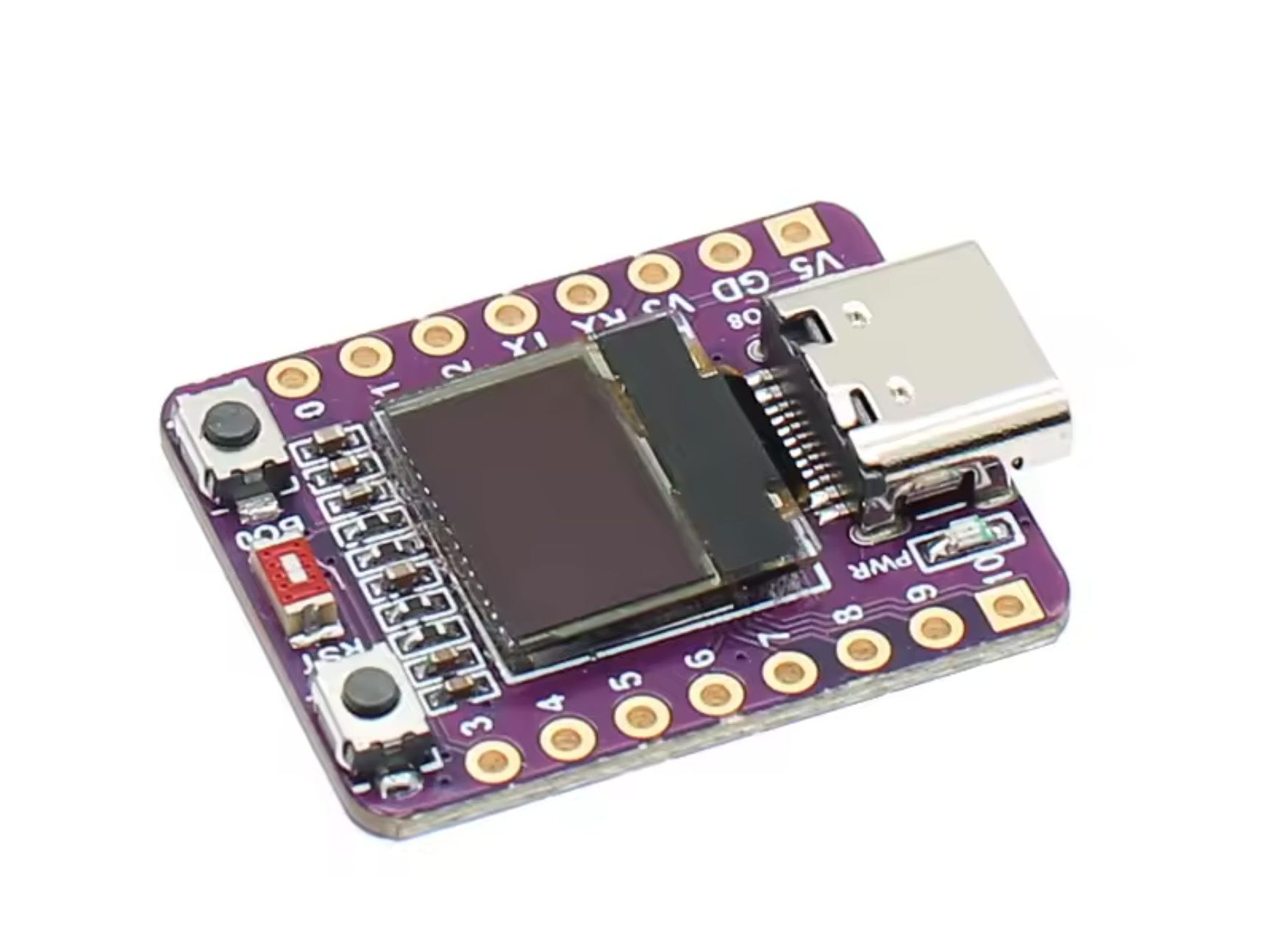

Dieses kompakte IoT-Board basiert auf dem ESP32-C3 (RISC-V) Chip und verfügt über ein integriertes 0,42-Zoll OLED-Display. Da die Pinbelegung und die Ansteuerung des Bildschirms von Standard-ESP32-Modulen abweichen, finden Sie unten die spezifischen Anweisungen für den korrekten Betrieb.

1. Wichtige Hardware-Spezifikationen

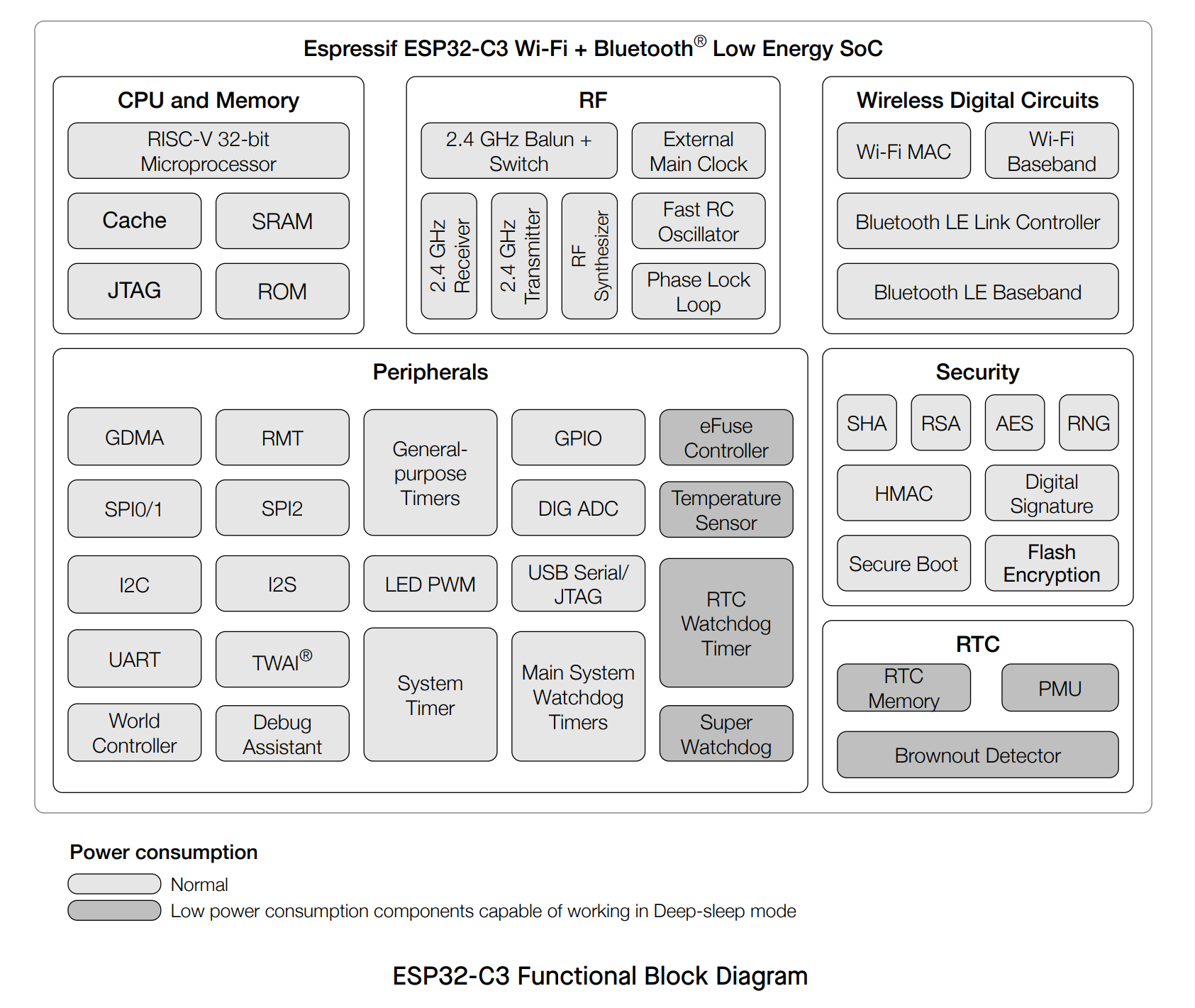

• Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Hinweis: Aktivieren Sie "USB CDC On Boot" in der Arduino IDE für den Serial Monitor.
• OLED-Display: 0,42 Zoll (effektive Auflösung 72x40 Pixel).

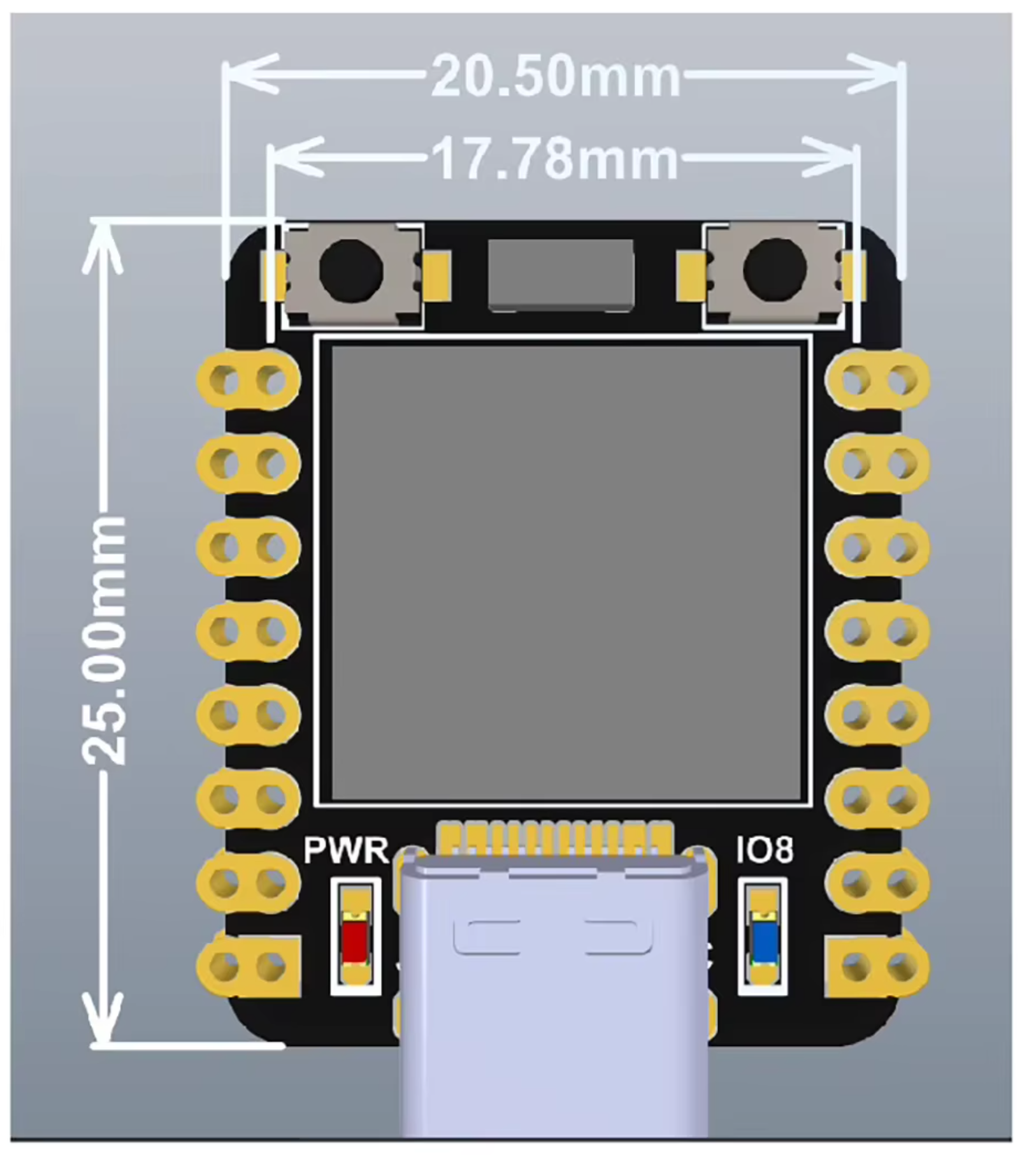

• Abmessungen: Sehr kompakt (ca. 20x25mm).

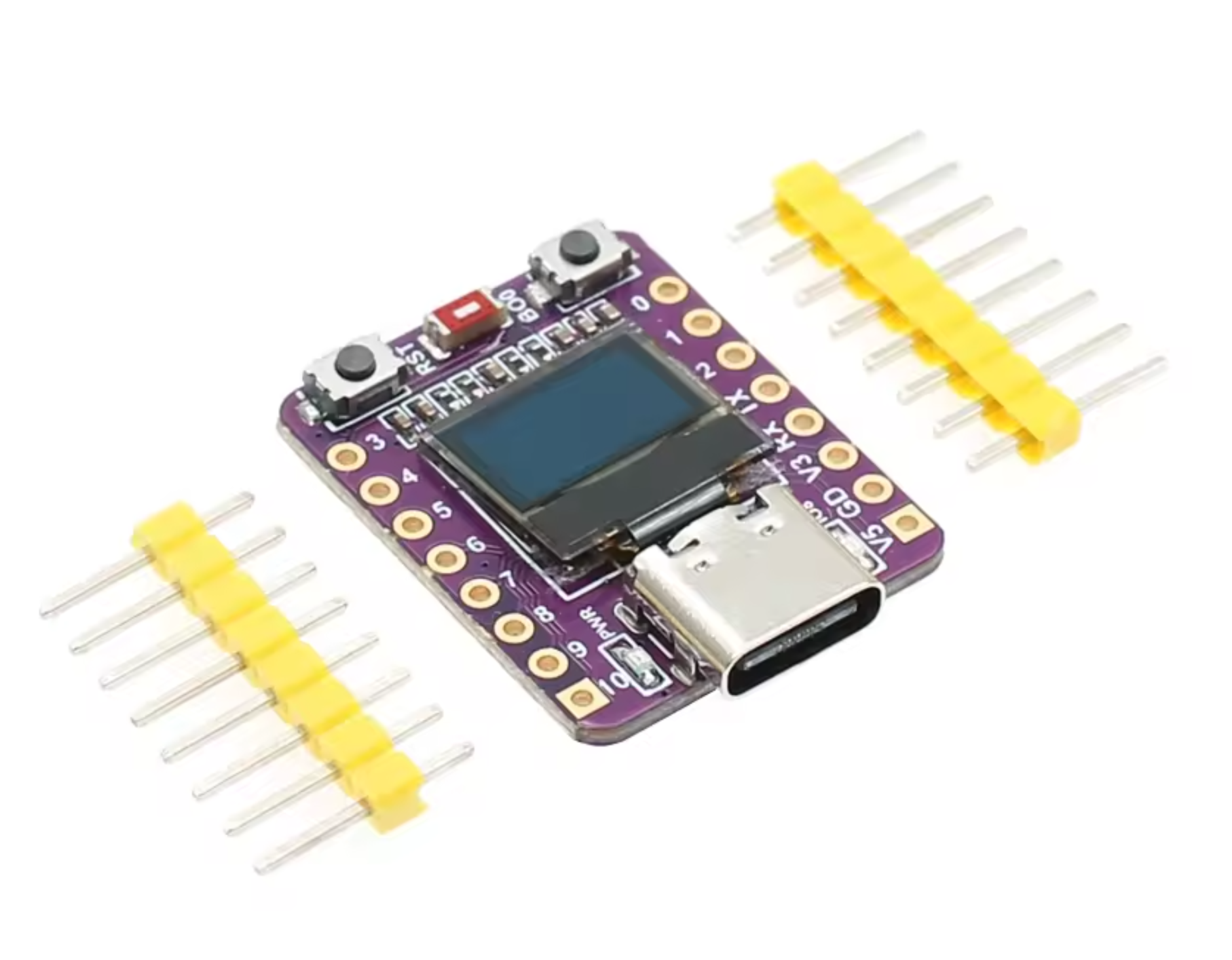

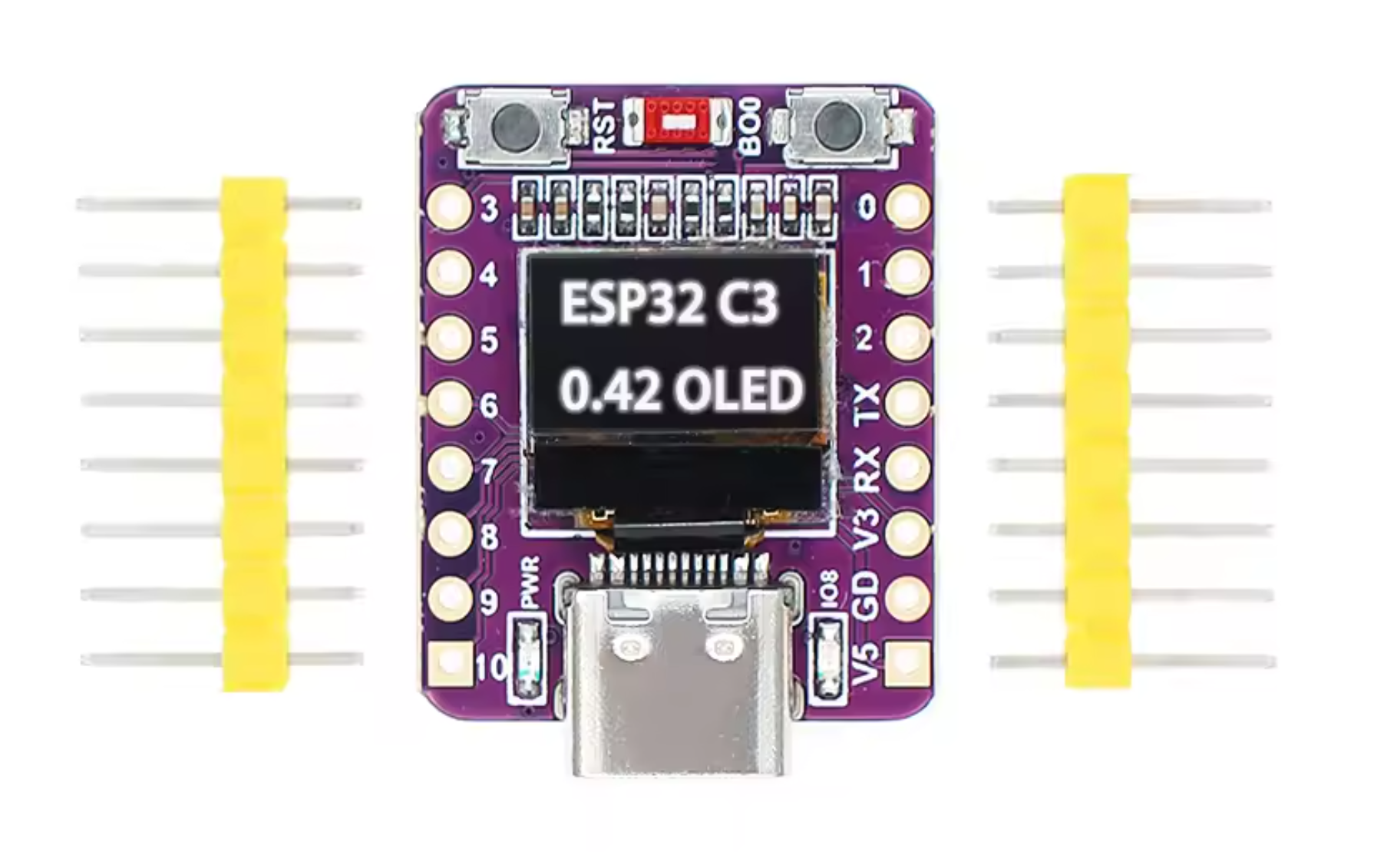

2. Pinbelegung & Anschlüsse (Wichtig!)

Die Online-Dokumentation ist oft verwirrend. Bitte verwenden Sie die folgende Pinbelegung für dieses spezielle Board (ABRobot-Stil):

• OLED I2C SDA: GPIO 5 (Nicht 8, wie oft in Schaltplänen angegeben).
• OLED I2C SCL: GPIO 6 (Nicht 9).
• Onboard-LED: GPIO 8 (Active LOW: LOW = an, HIGH = aus).
• Boot-Taste: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Arduino IDE Einstellungen

Um dieses Board zu programmieren, wählen Sie folgende Einstellungen in der Arduino IDE:

• Board:ESP32C3 Dev Module
• USB CDC On Boot:Enabled (Notwendig, um Serial.print zu sehen).
• Flash Mode:DIO (Standard).

4. Das OLED-Display ansteuern (Entscheidend)

Der Bildschirm verwendet einen SSD1306-Controller, hat aber eine physikalische Auflösung von nur 72x40 Pixeln. Der interne Puffer beträgt jedoch 128x64. Sie müssen einen "Versatz" (Offset) anwenden, um Text sichtbar zu machen.

Benötigte Bibliothek: Installieren Sie die U8g2 Bibliothek (von olikraus) über den Arduino Library Manager.

Beispielcode:

#include <U8g2lib.h>
#include <Wire.h>

// Initialisierung für ESP32-C3 mit I2C auf Pin 5 (SDA) und 6 (SCL)
// Wir nutzen den Standard 128x64 Treiber, aber nur einen Teil des Bildschirms.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Einstellungen für das 0,42 Zoll Display
int width = 72;
int height = 40;

// Offsets sind notwendig, um die Ausgabe im 128x64 Puffer zu zentrieren
int xOffset = 30; // 30 funktioniert in der Praxis am besten
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Kurze Pause für Stabilität

  u8g2.begin();
  u8g2.setContrast(255);      // Maximale Helligkeit
  u8g2.setBusClock(400000);   // 400kHz I2C Geschwindigkeit
  u8g2.setFont(u8g2_font_ncenB10_tr); // Wähle eine lesbare Schriftart
}

void loop(void) {
  u8g2.clearBuffer(); // Internen Puffer löschen

  // Rahmen zeichnen, um den sichtbaren Bereich zu testen
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Text zeichnen (xOffset und yOffset beachten!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Daten an das Display senden
  delay(1000);
}

5. Weitere Pins testen (LED Blink)

Möchten Sie die anderen Pins testen? Nutzen Sie diesen einfachen Loop. Hinweis: Pin 8 steuert auch die Onboard-LED.

// GPIO 8 ist die Onboard-LED (LOW = AN)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED An
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED Aus
  delay(500);
}
