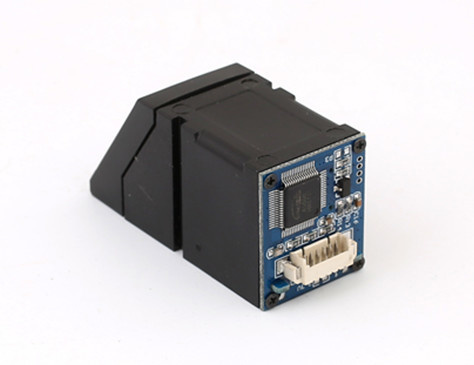

Fingerabdruck / Fingerabdrucksensor (OT3202)

Ein Fingerabdrucksensor eignet sich ideal zur Zugangssicherung. Ideal zum Kombinieren beispielsweise mit einem Arduino oder ESP32 und einem Türschlossmagnetventil . p>

Typ: Optisch
Schnittstelle: USB1.1/UART (TTL-Logikpegel)
Auflösung: 500 DPI
Arbeitsstrom: ≤75 mA
Spannung: DC 4,2–6,0 V (oder 3,3 V)
Fingerabdruckkapazität: 1000
Größe: 52 * 20 * 22 (mm)
Bilderfassungsbereich: 15 * 11 (mm)
Hintergrundbeleuchtung : Blau
Sensorlebensdauer: 100 Millionen Mal
Statische Anzeigen: 15KV
Größe der Zeichendatei: 256 Bytes
Vorlagengröße: 512 Bytes
Sicherheitsstufe: 5 (1, 2,3,4,5 (höchste))
Scangeschwindigkeit: < 0,3 Sekunden
Überprüfungsrate: <0,2 Sekunden
Abgleichmethode: 1: N
FRR (False Rejection Rate): ≤0,1 %
FAR (False Acceptance Ratio)): ≤ 0,0001 %
Betriebsumgebungstemperatur: -20 °C ---50 °C
RS232-Kommunikationsbaudrate: 9,600 BPS ~ 115,200 BPS (Standard bei 6 = 57,600)

< stark >Anschließen des Fingerabdrucksensors:

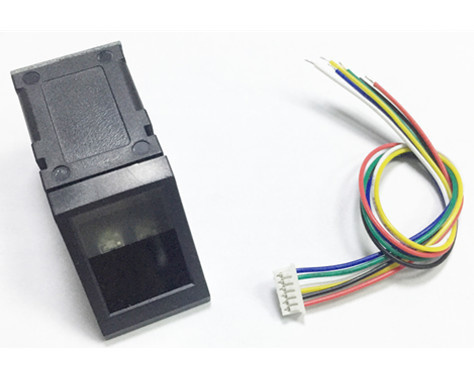

Mit dem mitgelieferten Stecker sind die Anschlüsse wie folgt.
Rot -> 5 V
Schwarz -> GND
Gelb -> TXD -> Pin D2
Grün -> RXD -> Pin D3

HINWEIS: Diese Farben können abweichen. Überprüfen Sie daher vor dem Anschließen immer das Diagramm unten

Abmessungen
Länge: 5,2 cm
Breite: 2 cm
Höhe: 2,2 cm
