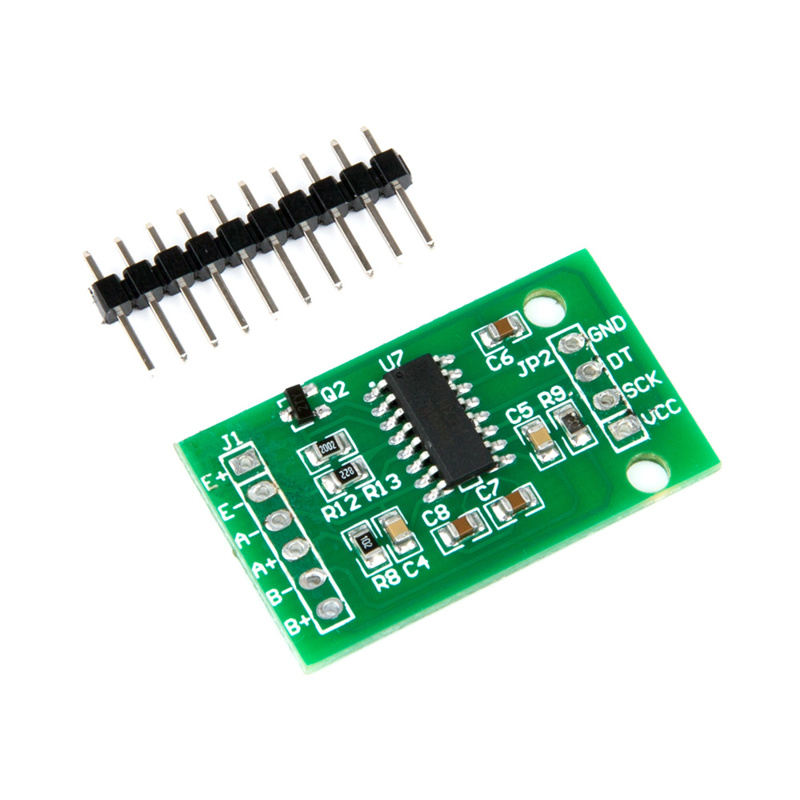

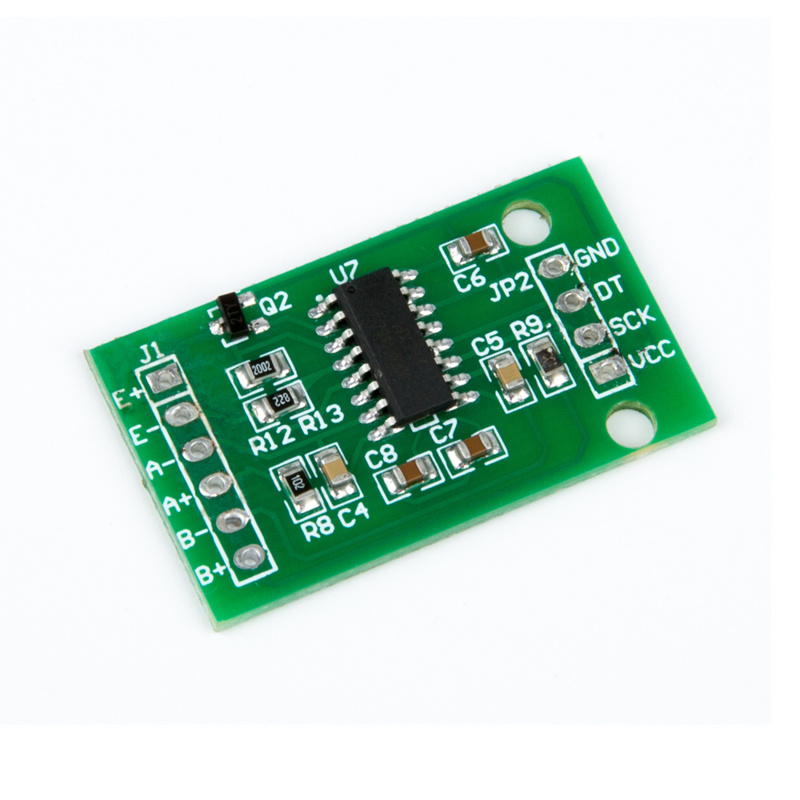

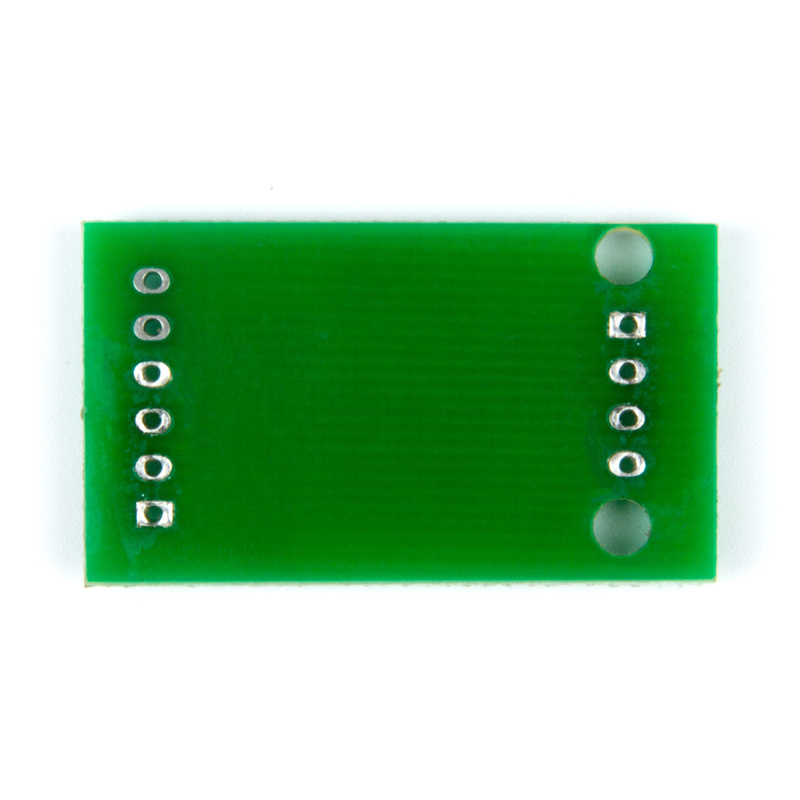

HX711 Wägezellenverstärkermodul (OT3331)
Das Modul nutzt als Controller den HX711, einen 24-Bit-S/D-Wandlerchip, der speziell für Digitalwaagen entwickelt wurde. Dieses Modul enthält einen oder zwei Gewichtssensoren, die je nach Gewicht einen variablen Widerstand übertragen.
Mit dem HX711-Wägezellenverstärker können Sie Gewichtssensoren einfach auslesen, um das Gewicht zu bestimmen. Da das Differenzsignal eines Gewichtssensors sehr klein ist, können Sie ihn nicht direkt an einen Arduino anschließen, daher müssen Sie diesen Verstärker verwenden.
Das HX711-Modul ist mit einem 24-Bit-ADC ausgestattet, sodass dies möglich ist kann kleinste Gewichtsunterschiede erkennen. Mit Hilfe von Kalibriergewichten könnte man eine sehr genaue Waage erstellen.
- Arbeitsspannung: 5V
- Stromverbrauch: ca. 1,6mA (aktiv), < 1 uA (Ruhemodus)
- ADC-Auflösung: 24 Bit
- Anzahl der Wägezellen: 2 Stück (4-Draht) oder 4 Stück (3-Draht) < li>Abmessungen: 33,50 x 20,30 x 3,00 mm
- Gewicht: 2,2 Gramm
Sie können das HX711-Datenblatt hier herunterladen
