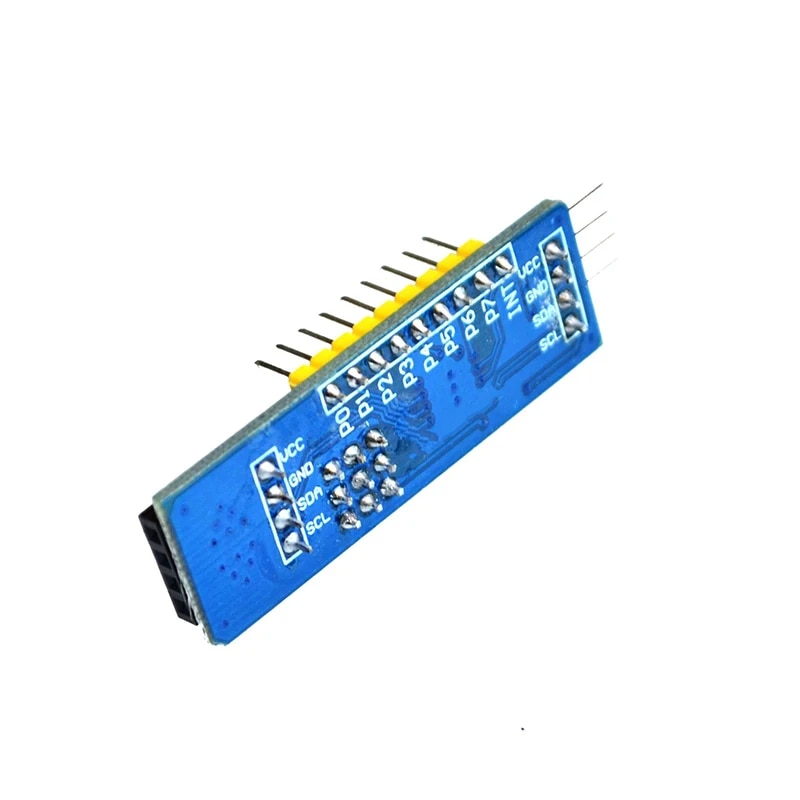

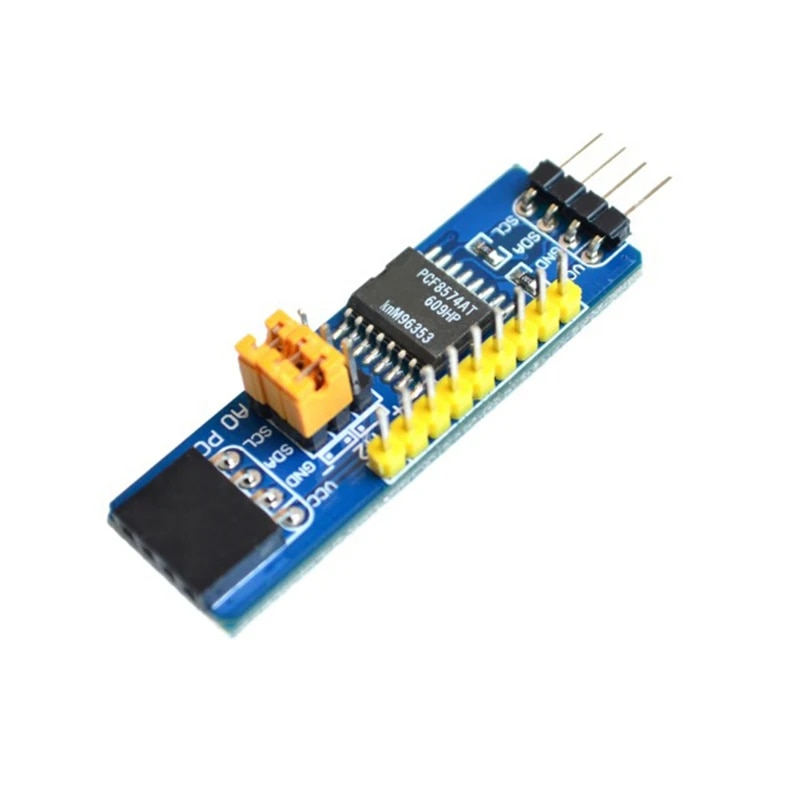

I2C-zu-IO-Erweiterungsmodul PCF8574 (OT8980)

Entdecken Sie die Vielseitigkeit des I2C-zu-IO-Erweiterungsmoduls PCF8574 und erweitern Sie die Möglichkeiten Ihrer Projekte, ohne durch die Anzahl der verfügbaren Pins eingeschränkt zu sein. Perfekt für eine Vielzahl von Anwendungen:

• Membran-Tastatur: Vereinfachen Sie den Anschluss Ihrer Tastatur und lesen Sie jede Taste über den I2C-Bus, wodurch wertvolle E/A-Pins gespart werden.< /li>
• LCD-Displays: Verwandeln Sie pinlastige Displays, wie z. B. 16x2- oder 20x4-Zeichen-Displays, in eine Steuerung mit nur zwei I2C-Pins.
• Digitale Sensoren : Schließen Sie digitale Sensoren mit einem einfachen Ausgang an den PCF8574 an und kommunizieren Sie über I2C, wodurch mehrere digitale IO-Pins überflüssig werden.
• LEDs und LED-Streifen : Effiziente Verwaltung den Ein-/Aus-Status von LEDs über I2C, ideal für Statusanzeigen oder einfache visuelle Anzeigen.
• Tasten und Schalter: Integrieren Sie mühelos mehrere Eingabeelemente in Ihr Projekt, die alle über a gelesen werden einzelner I2C-Bus für eine übersichtliche und effiziente Einrichtung.
• Relaisplatinen: Steuern Sie Stromkreise oder andere Geräte mit dem PCF8574 und vereinfachen Sie Ihre Schaltpläne erheblich.
< /ul>

Das PCF8574-Modul öffnet Ihnen die Tür zu einer Welt voller Möglichkeiten und ermöglicht Ihnen die Realisierung komplexer Projekte ohne die Einschränkungen durch die Anzahl der IO-Pins. Geeignet sowohl für Bastler als auch für Profis, die ihre Projekte auf die nächste Stufe bringen möchten.

Eigenschaften:

• Spannung: 2,5 bis 6 V DC
• Mit Mit Jumpern können Sie die I2C-Adresse wie gewünscht einstellen
• Bietet 8 zusätzliche Pins pro Modul, die sowohl als Eingangs- als auch Ausgangspins fungieren können
• Eingebaute Pull-up-Widerstände für den I2C Bus< /li>
• Möglichkeit, bis zu 8 Module zur Pin-Erweiterung anzuschließen
• Das Modul verwendet den PCF8574(T)- oder PCF8574A(T)-Chip; die „A“-Variante hat eine andere I2C-Adresse

BITTE BEACHTEN: Für Ausgangssignale, die mehr als 10μA benötigen, ist ein externer Pull-Up-Widerstand notwendig. Ausgangssignale unterhalb dieser Schwelle erfordern keinen zusätzlichen Widerstand und können bis zu 25 mA liefern, wie in den Datenblättern, Abschnitt 10.1 und 13 erläutert.

Verwendung mehrerer Module
Verknüpfung von mehr als drei Module können zu einem nicht ausreichend hohen I2C-Pull-up-Widerstand (unter 333 Ω) führen, der den I2C-Port des Mikrocontrollers überlastet. In einem solchen Fall empfehlen wir, die Pull-up-Widerstände aus den Zusatzmodulen zu entfernen, sodass nur noch drei Module mit diesen Widerständen ausgestattet sind. Diese Widerstände sind an der Kennzeichnung mit dem Code 102 oder 1001 zu erkennen.
