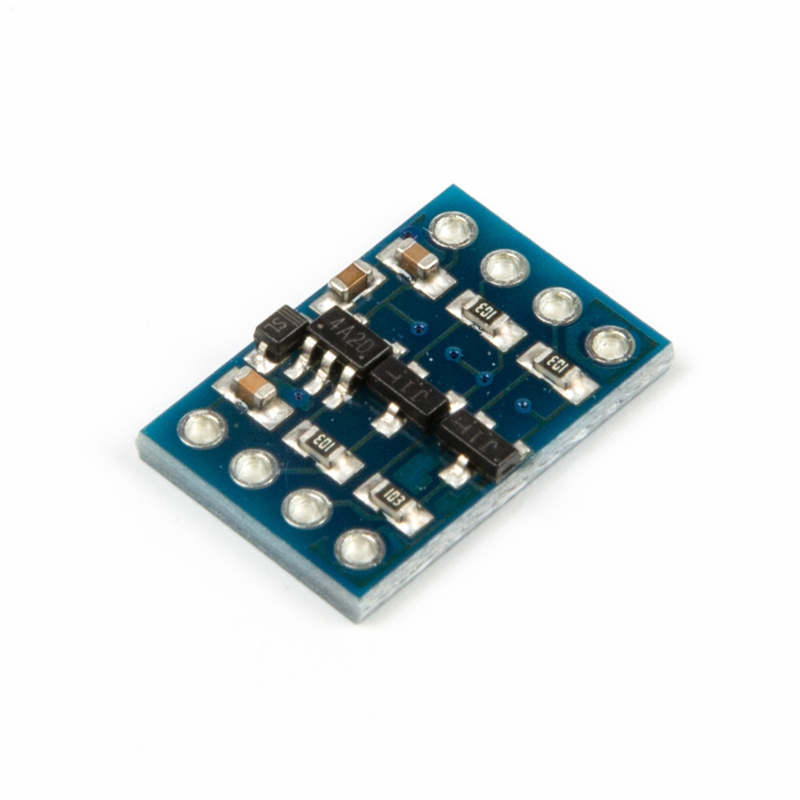

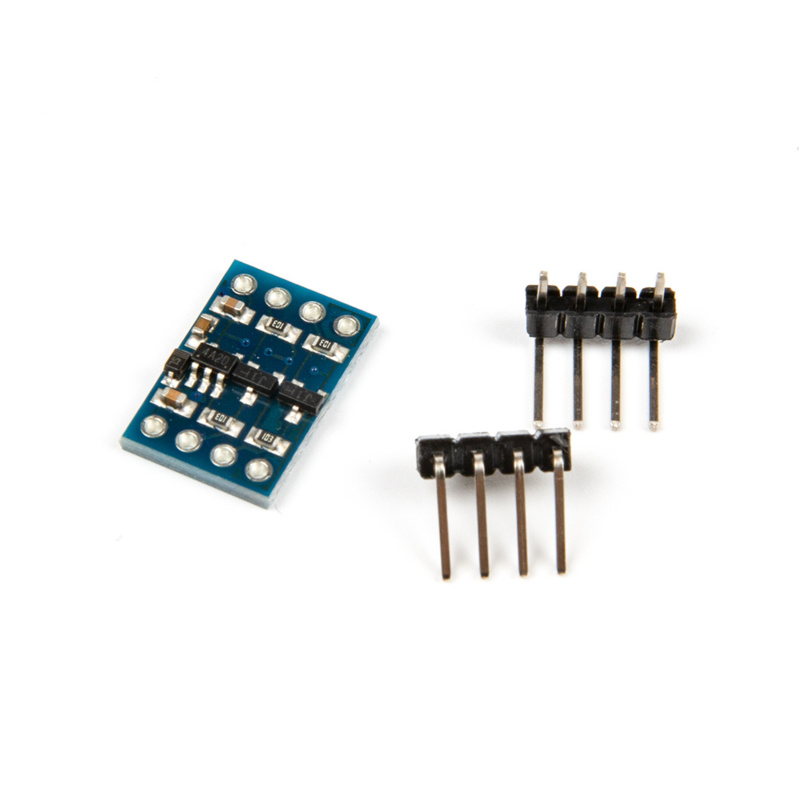

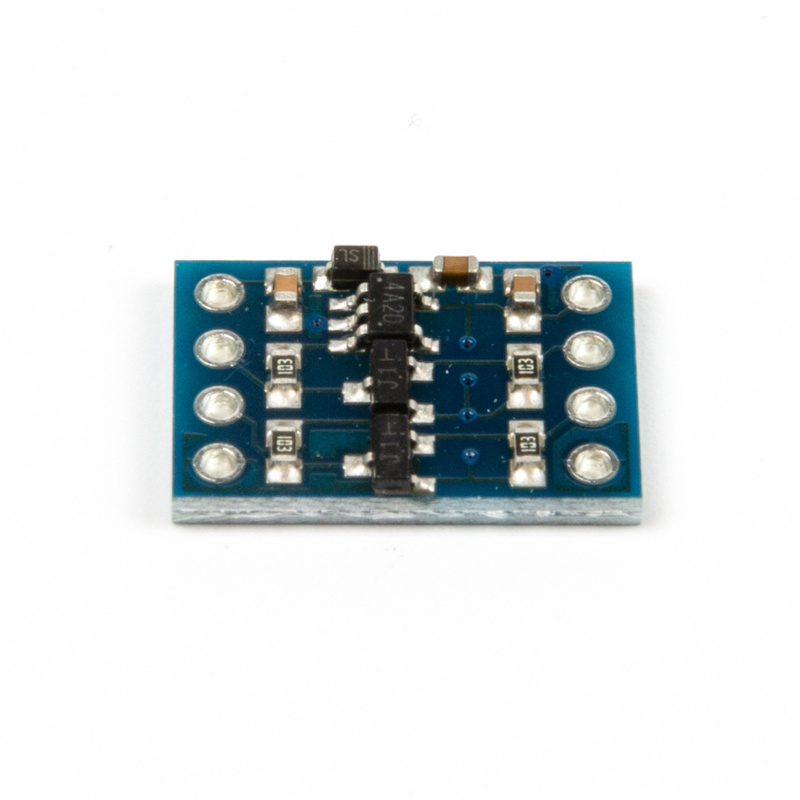

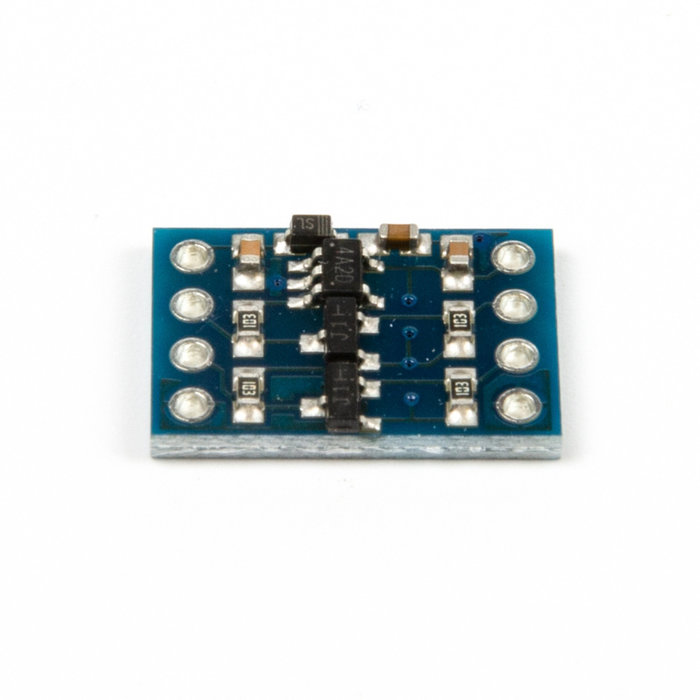

I2C-UART Bidirektionaler Logikpegelwandler 5V-3,3V 2-Kanal (ot8520)

Einige Module arbeiten mit 3,3 V I2C oder UART, dann kann dieses Modul die Spannung umwandeln, wenn Ihr System mit 5 V arbeitet (z. B. Ihr 5 V Arduino).

Es gibt einen eingebauten Spannungsregler, der 5 V umwandelt Umstellung auf 3,3 V bis zu 100 mA, auch nützlich, wenn Sie ein Modul mit 3,3 V versorgen müssen, das keinen eingebauten Spannungsregler hat.

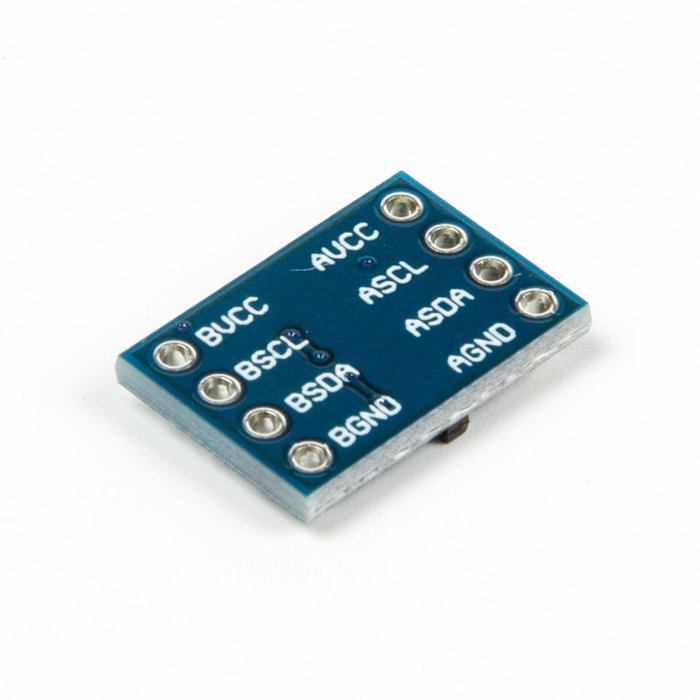

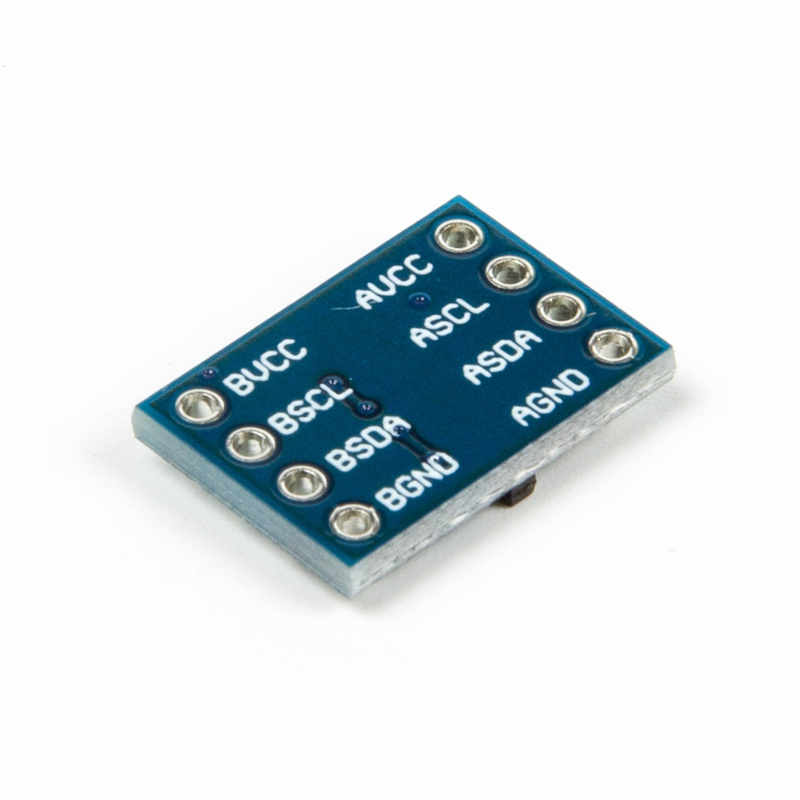

Die Pins sind unten aufgeführt:

Verbinden Sie AVCC mit 5 V.< br />Verbinden Sie ASCL mit dem SCL/TX-Pin des 5-V-Systems.
Verbinden Sie ASDA mit dem SDA/RX-Pin des 5-V-Systems.
Verbinden Sie AGND mit GND des 5-V-Systems.

BVCC mit 3,3 V des Systems verbinden
BSCL mit SCL/RX-Pin des 3,3-V-Systems verbinden
BSDA mit SDA/TX-Pin des 3,3-V-Systems verbinden
BGND mit GND von 3,3 verbinden V-System

Grundsätzlich ist dieses Modul nur für den Übergang von 5V auf 3,3V geeignet. Der Spannungsregler kann nur 5 V in 3,3 V umwandeln.
Wenn Ihr System 3,3 V hat und Sie ein 5-V-Modul anschließen möchten, müssen Sie es wie folgt anschließen:

Verbinden Sie AVCC mit 5 V (5 V). Stromleitung)
ASCL mit SCL/TX-Pin des 5-V-Systems verbinden
ASDA mit SDA/RX-Pin des 5-V-Systems verbinden
AGND mit GND des 5-V-Systems verbinden

Tun BVCC nicht anschließen< br />BSCL mit SCL/RX-Pin des 3,3-V-Systems verbinden
BSDA mit SDA/TX-Pin des 3,3-V-Systems verbinden
BGND mit GND des 3,3-V-Systems verbinden
