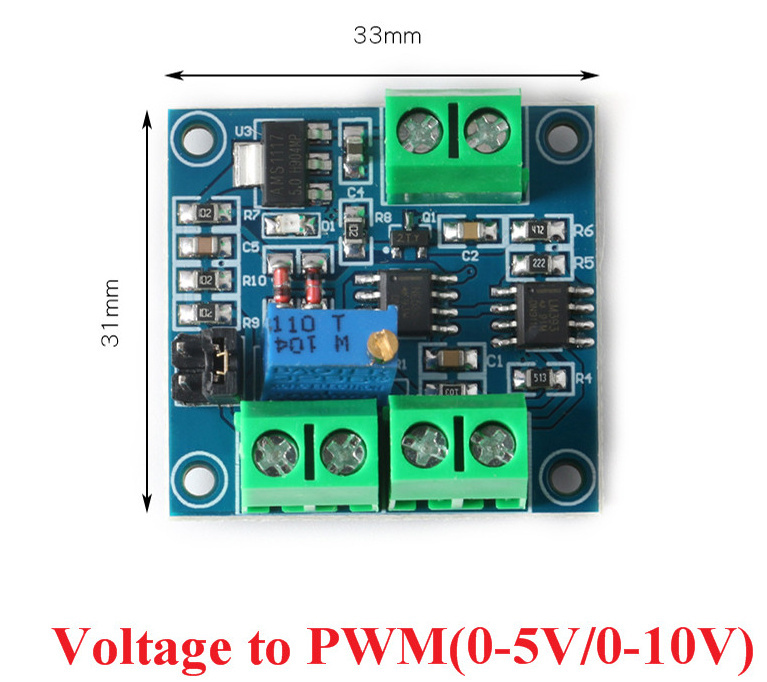

Spannung-zu-PWM-Konvertermodul 0-10 V (OT3561)
Dieses Modul wandelt eine Spannung von 0 V–10 V in ein PWM-Signal um.
Spezifikationen für den Spannungs-PWM-Wandler:
- Arbeitsspannung : DC 5V-12V
- PWM-Frequenz: ca. 50KHZ
- PWM-Amplitude: 5V
- Umwandlungsbereich: 0-5V/0-10V < li>Spannungswandlung: 0 %–100 % PWM
- Toleranz: 1 %–3 %
Anschluss:
VCC : + Arbeitsspannung 5V-12V (Stromversorgung von der Platine selbst)
GND: - Arbeitsspannung 5V-12V
VIN: + Eingangsspannung 0-10V (wird in PWM umgewandelt)
GND: - Eingangsspannung 0-10 V
GND: - PWM-Ausgang
PWM: + PWM-Ausgang
Arbeitsmethode:

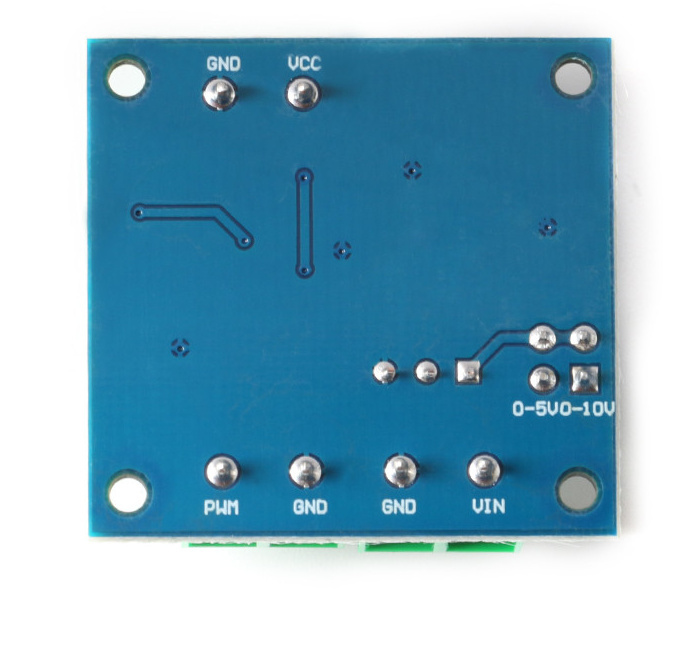

Verbinden Sie das Gerät Spannung an VCC und GND. Schließen Sie sie nicht verkehrt herum an, um Schäden an der Platine und den Geräten zu vermeiden. Schließen Sie eine einstellbare Spannung an den VIN-Anschluss an. Der Spannungsbereich ist in zwei Typen unterteilt: 0–5 V und 0–10 V, abhängig vom ausgewählten Modus mit dem Jumper. Dies ist auf der Rückseite des Schildes abgebildet. Standardmäßig ist es auf 0–5 V eingestellt.
Der Ausgang ist PWM. Der Arbeitszyklus kann durch Anpassen der Spannung angepasst werden. Die Genauigkeit kann durch Einstellen des Potentiometers überprüft werden.
