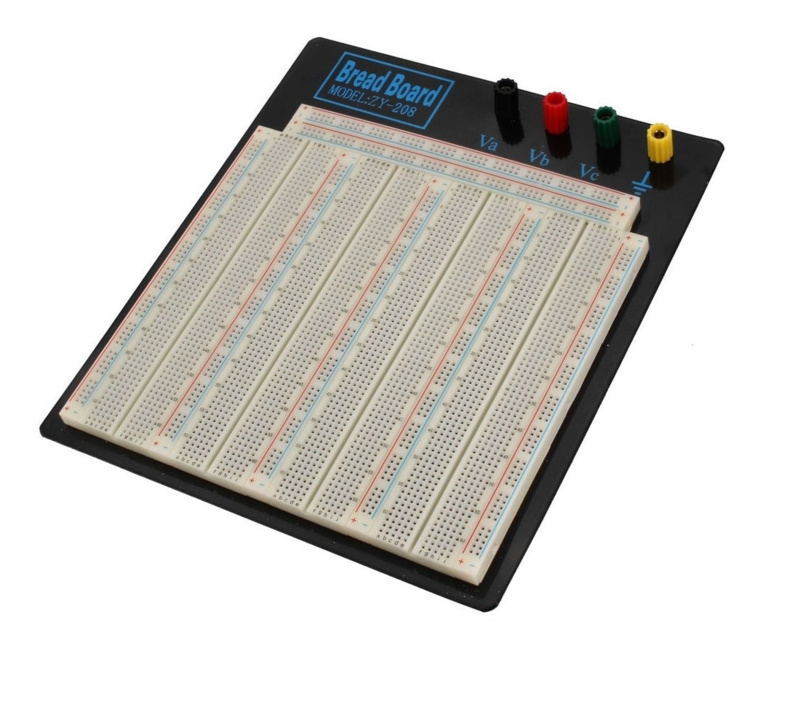

Steckbrett, 3220 Löcher – ZY-208, mit 4 Klemmen (OT3465)

Das größte Steckbrett in unserem Sortiment, das ZY208. Konzipiert für lötfreie Experimente mit elektronischen Schaltkreisen.

Einfach Komponenten an das Steckbrett anschließen, einige Überbrückungsdrähte anschließen und schon funktioniert das Experiment!

Spart Zeit durch den Wegfall des Lötens und ist praktisch und umweltfreundlicher .

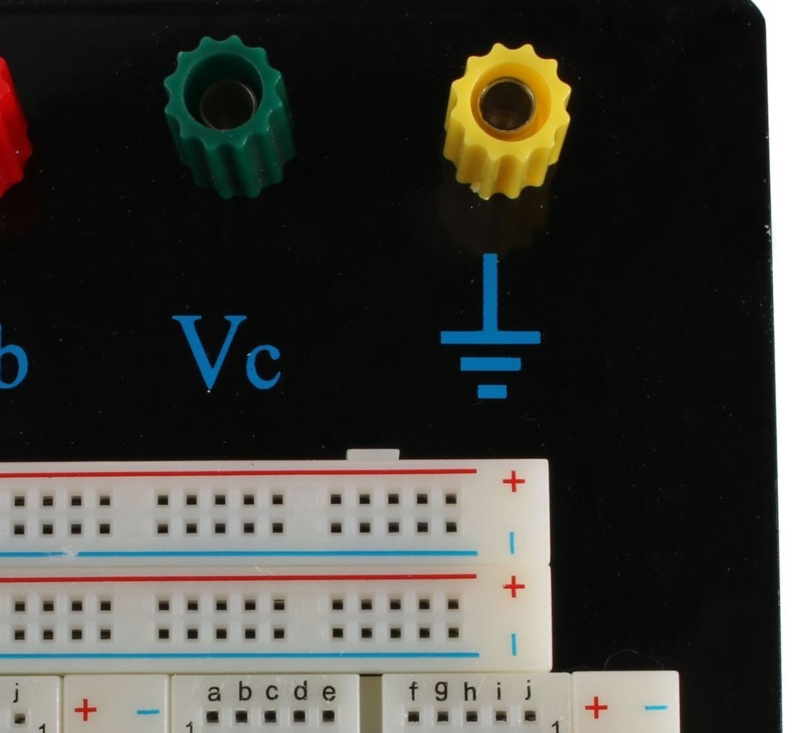

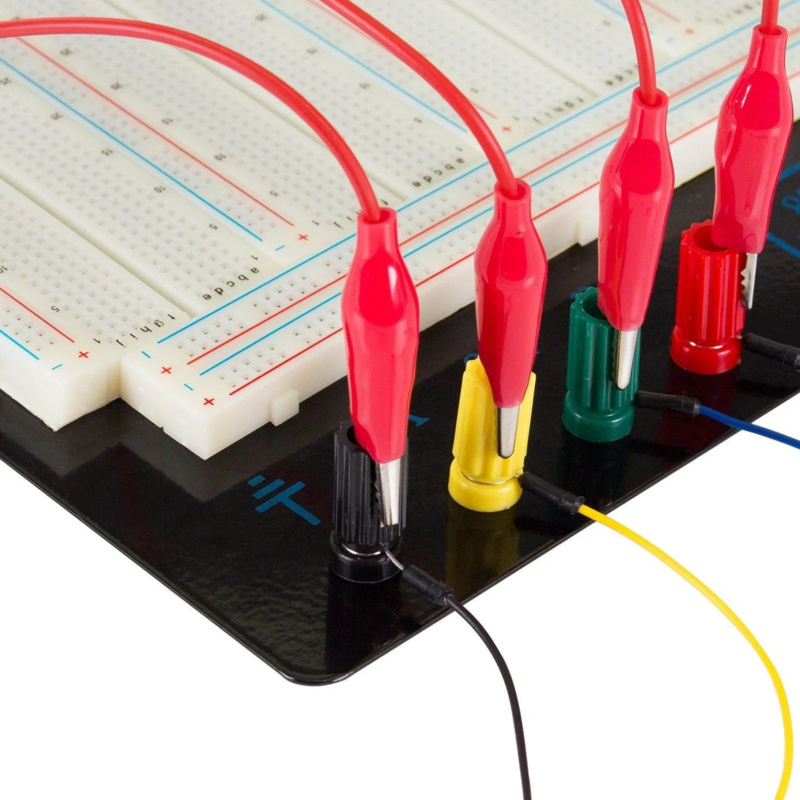

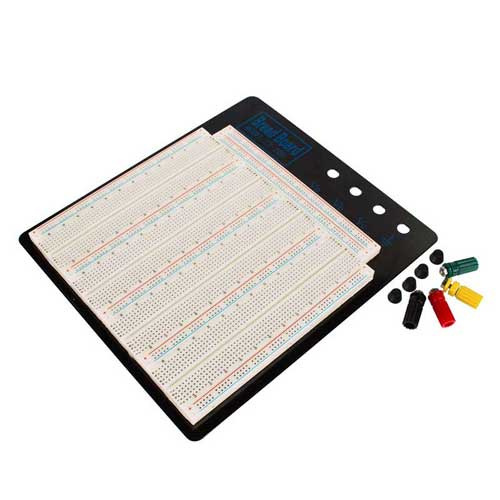

Auf der Aluminiumplatine befinden sich 4 runde Löcher zur Installation der Klemmen für zusätzliche Stromversorgung – drei verschiedene Spannungen und ein GND, geeignet für Experimente mit verschiedenen Spannungen gleichzeitig.

< p> p>

Viel Raum zum Experimentieren mit Sensoren, Komponenten und Entwicklungsboards aus unserem Sortiment. Mit separaten Steckern für externe Stromversorgung und Signale.

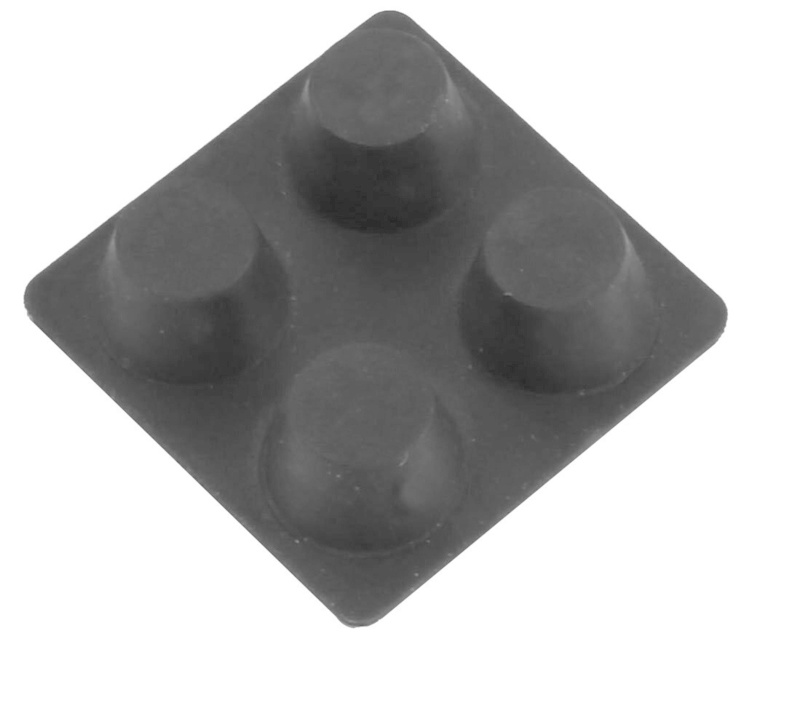

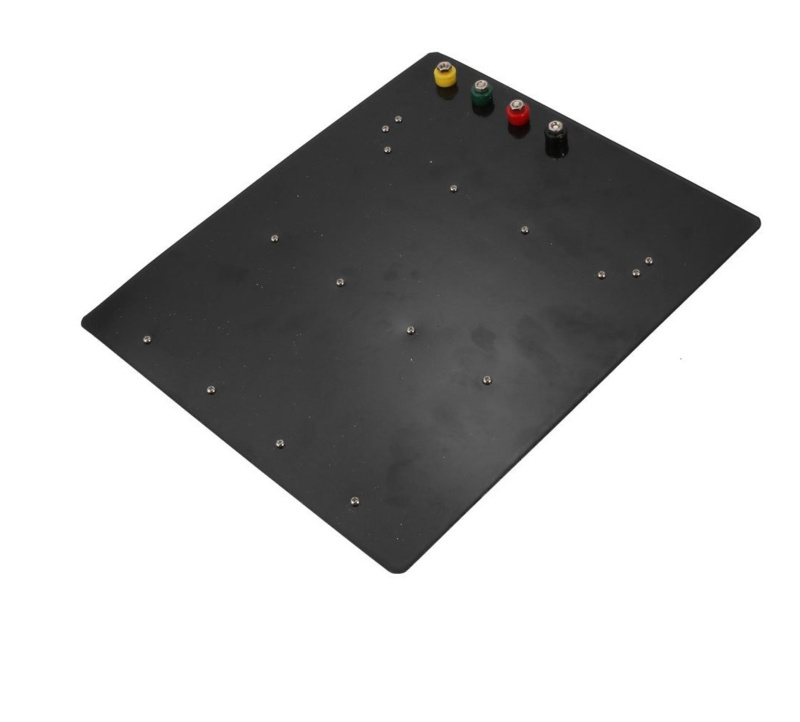

Dieses Board ermöglicht es daher, auf unterschiedliche Weise mit unterschiedlichen Ressourcen zu experimentieren. Unter dieser schwarzen Aluminiumtafel können Sie 4 mitgelieferte Gummifüße platzieren, sodass die Tafel problemlos auf dem Schreibtisch oder der Werkbank platziert werden kann.

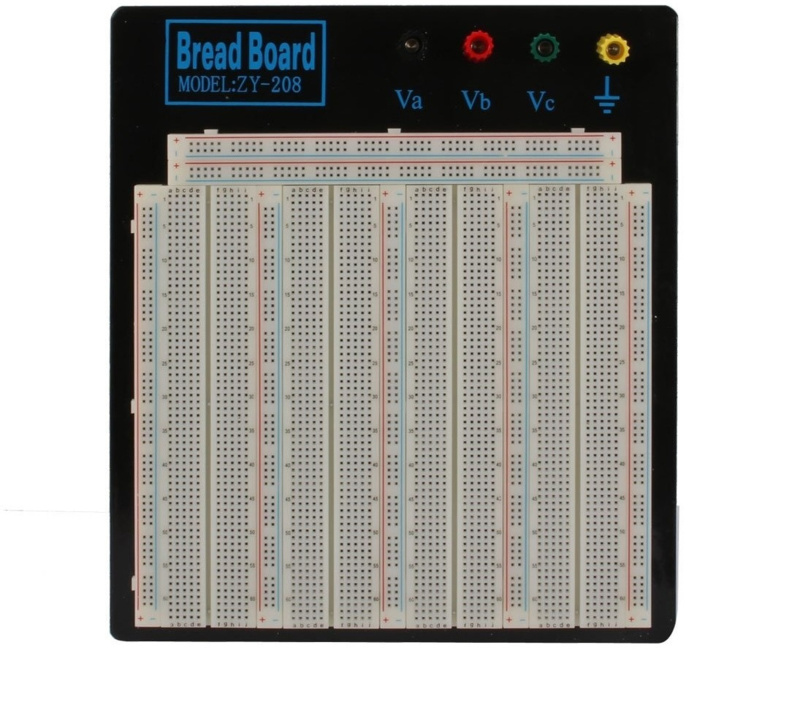

Verfügt über 7 Steckdosen, 40 Spalten und 63 Reihen – insgesamt 3220 Verbindungspunkte und einen Standardabstand von 0,1 Zoll.

Die Sätze von fünf Spalten sind durch etwa 0,3 Zoll voneinander getrennt. und daher perfekt zum Verteilen eines DIP-Pakets geeignet. Die Platine ist für Drahtgrößen von 20–29 AWG geeignet.

• ABS-Kunststoff.
• Schwarze Aluminiumplatte.
• Vollständig wiederverwendbar.
< li>Farbige Koordinaten für eine einfache Komponentenplatzierung.
• Vernickelte Federklemmen aus Phosphorbronze.
• Akzeptiert verschiedene Drahtgrößen (29–20 AWG).

< p>

>

Lötfreie Steckbretter werden häufig für das Prototyping verwendet, da Sie damit schnell temporäre Schaltkreise bauen können, ohne löten zu müssen. Steckbretter nehmen die gängigsten Teile und Drähte auf. Wenn Sie fertig sind oder Ihr Projekt ändern möchten, können Sie Ihre Schaltung ganz einfach zerlegen.

Für beste Ergebnisse verwenden Sie beim Steckbrettbau stabile Drähte; Sehr nützlich hierfür sind verschiedene Dupont-Kabel und andere Drahtbrücken/Jumperwires in Unser Sortiment.
