TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul (OT3640)

Zeige alle: Batterien und Zubehör,Ladegeräte und Tester

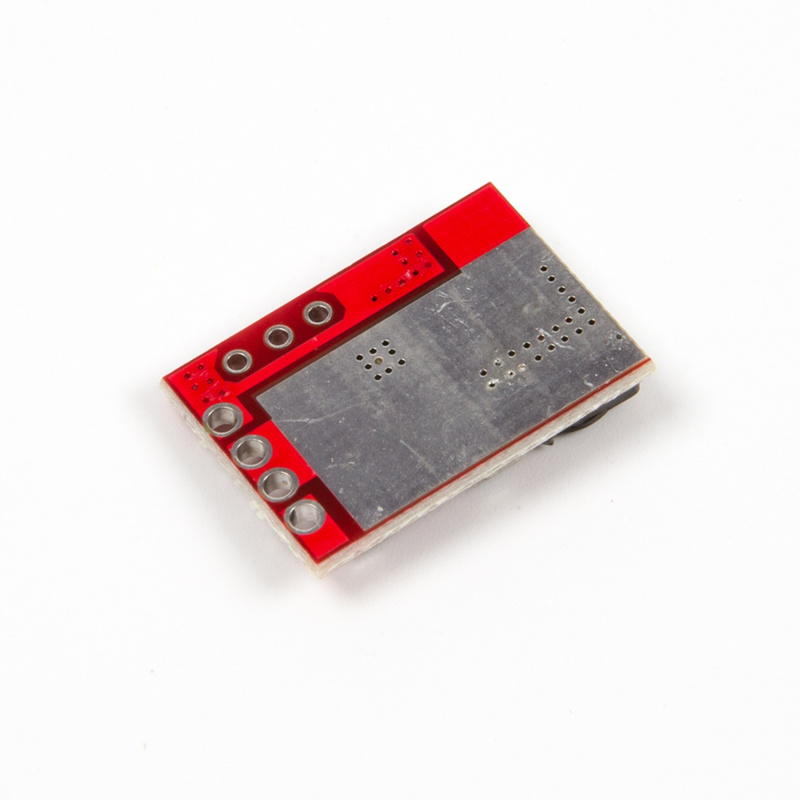

Otronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul
Otronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul
Otronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul
Otronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul
Otronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul
Otronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-LademodulOtronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-LademodulOtronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-LademodulOtronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-LademodulOtronic TP5000 4,2 V 3,6 V 1 A Lithium-Batterie-Lademodul
€2,30
Pflichtfelder:
    Leiterplattengröße: 21,5 x 14,5 x 4,2 mm; Eingangsspannung: DC 4,5–9 V (empfohlen, 7 V nicht zu überschreiten) Ausgangsspannung: DC 4,2 V/3,6 V (sLesen Sie mehr

    Möchten Sie größere Mengen dieses Produkts bestellen oder benötigen Sie ein Angebot für Ihre Organisation? Fordern Sie ein Angebot an.

    ANGEBOT ANFORDERN
    Kostenlose Rücksendung
    30 Tage Rückgaberecht
    1 Jahr Garantie

    Beschreibung

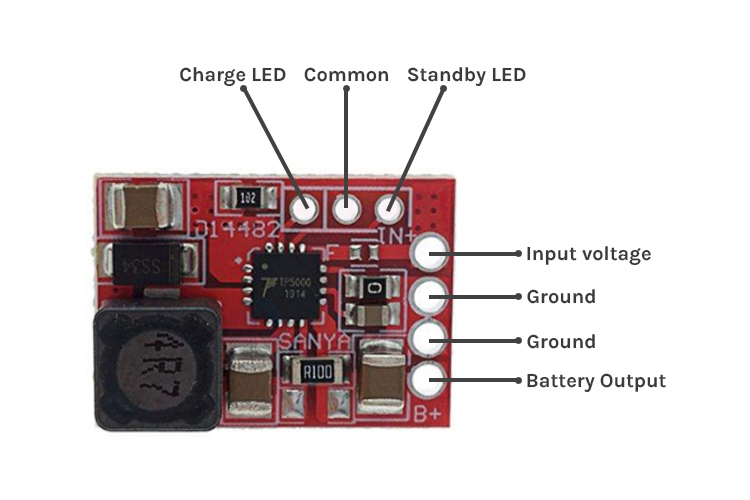

    1. PCB-Größe: 21,5 * 14,5 * 4,2 mm;
    2. Eingangsspannung: DC 4,5–9 V (empfohlen, 7 V nicht zu überschreiten)
    3. Ausgangsspannung: DC 4,2 V /3,6 V (Standard 4,2 V)
    4. Ausgangsstrom: 1 A (Standard max.)

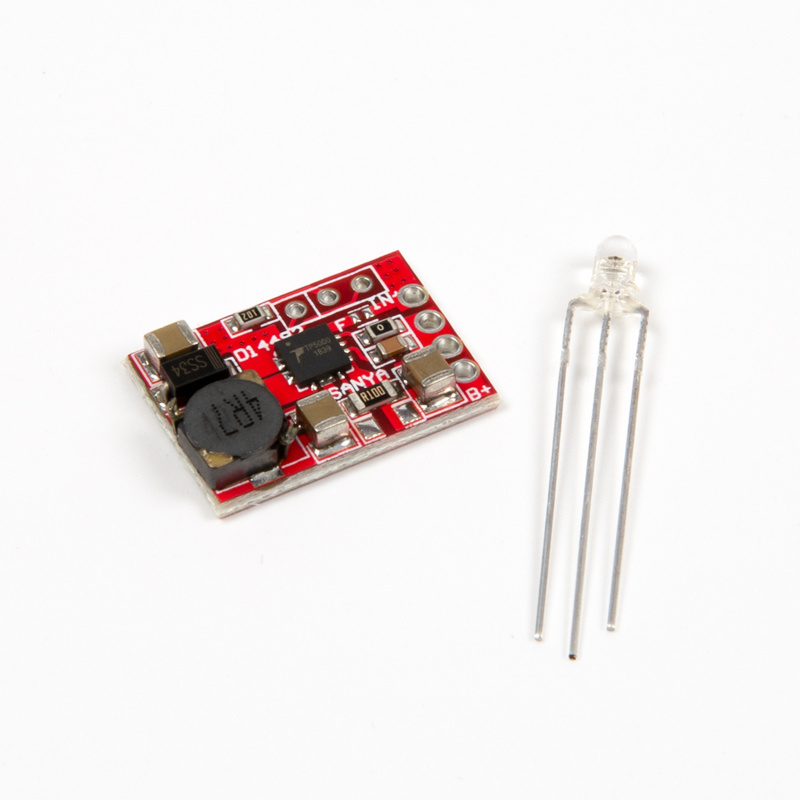

    5. LED-Anzeige: Laden – rot/grün blinkend, geladen – grün
    6. Eigenschaften: Laden für Lithium-Batterie (4,2 V) und Lithium-Eisenphosphat-Batterie (3,6 V)
    7. Schaltmodus:

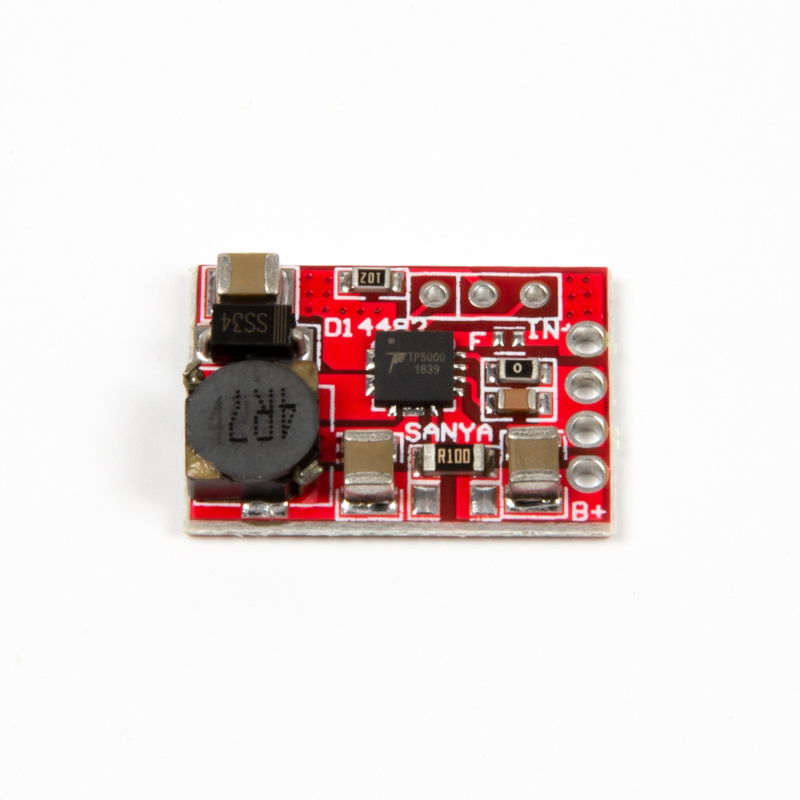

      1. F Schweißpunkt EIN für Lithium-Batterie und Ausgang 4,2 V
      2. F Schweißpunkt AUS für Lithium-Eisenphosphat-Batterie und Ausgang 3,6 V

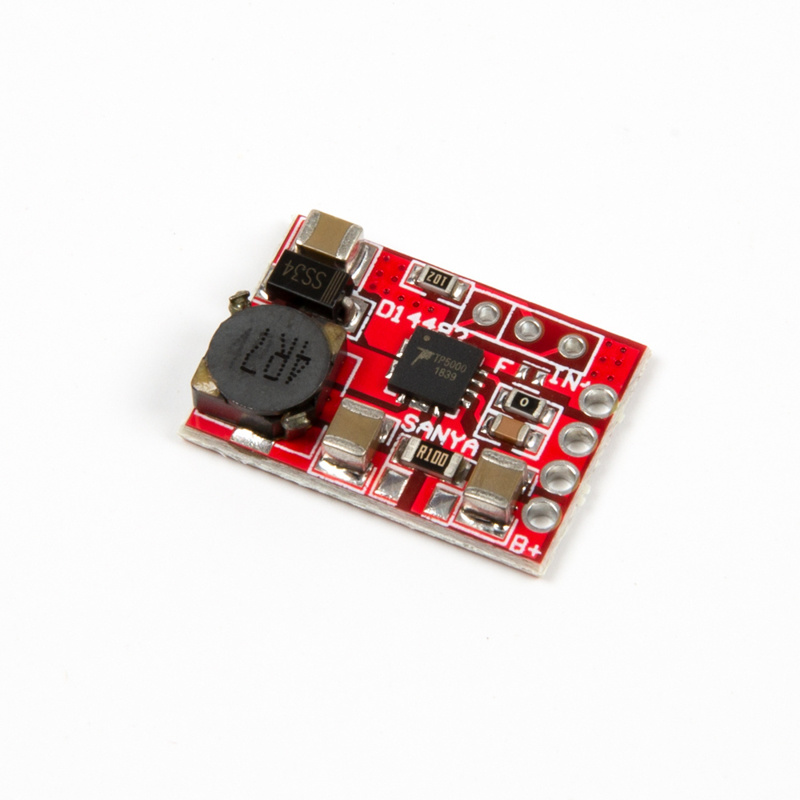

    8. Stellen Sie den Ausgangsstrom ein (es müssen zwei Widerstandswerte am „SANYA“-Schalter geändert werden). ):
    9. Standardmäßig 1 Widerstand R100 (0,1 Ohm) schweißen und 1 A (max.) ausgeben
    10. Zusätzlich zu R100 1 Widerstand 0,2 Ohm schweißen und 1,5 A (max.) ausgeben < /li>
    11. Einen 0,1-Ohm-Widerstand neben R100 schweißen und 2 A (maximal) ausgeben
    12. R100 entfernt und einen 0,2-Ohm-Widerstand an Ort und Stelle und einen 0,5-A-Ausgang angeschweißt
    13. li>
    14. Es ist ein zusätzlicher Kühlkörper erforderlich, wenn der Ausgangsstrom mehr als 1 A beträgt.
