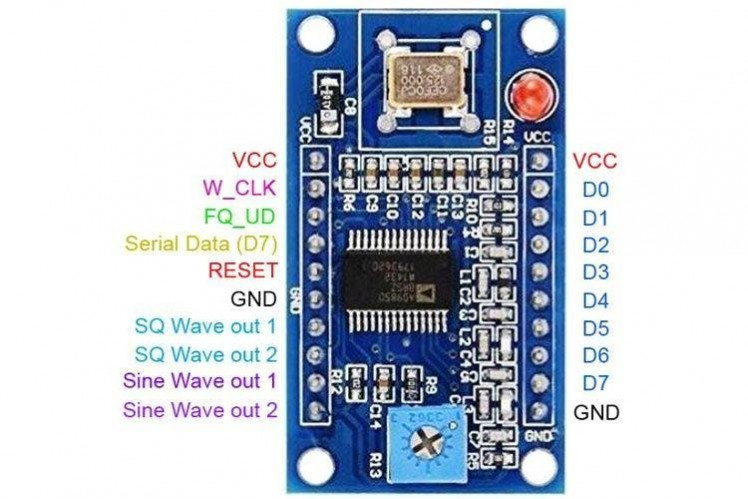

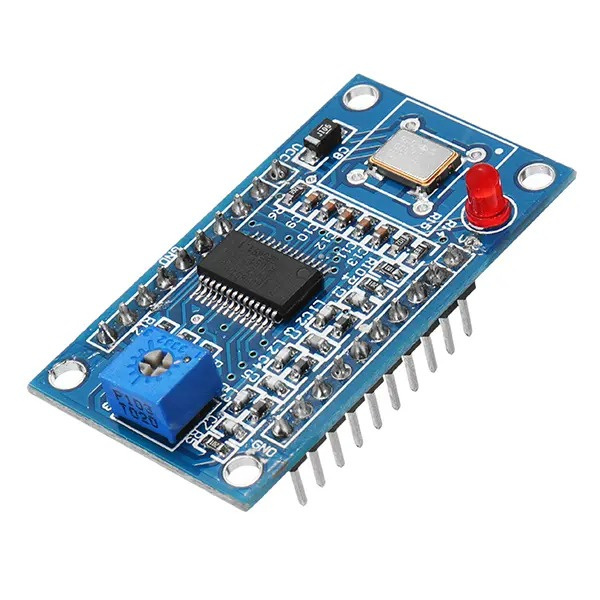

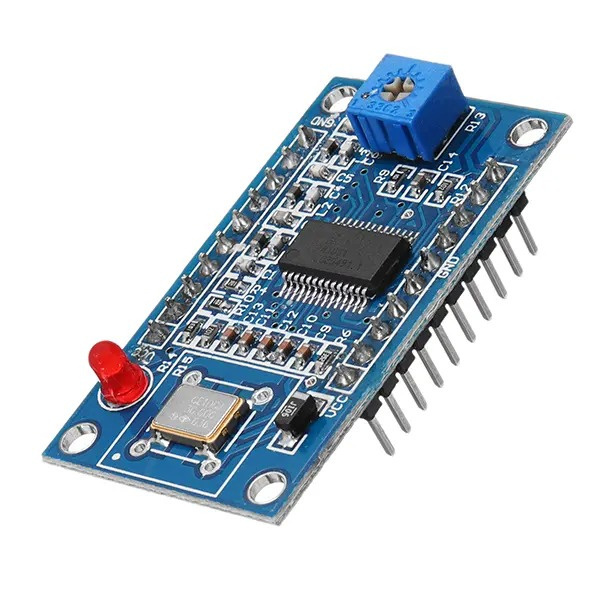

AD9850 DDS-Signalgeneratormodul (OT3459)

Signalgeneratoren/Funktionsgeneratoren sind von RF bis hin zu eingebetteter Logik äußerst nützlich, aber normalerweise nicht besonders günstig.

Gute Nachrichten: Mit diesem AD9850 DDS-Modul können Sie Ihr eigenes flexibles, funktionales und benutzerfreundliches Modul erstellen -freundlicher Arduino-Frequenzgenerator mit etwas Montage!

Mit einem LED-Anzeige, Drehpotentiometer und ein Arduino machen Sie zu einem benutzerfreundlichen Freistehender Signalgenerator. (Vergessen Sie nicht, einen CP2102 USB-zu-TTL-Seriell-Konverter kann erworben werden, wenn Sie noch keinen haben)

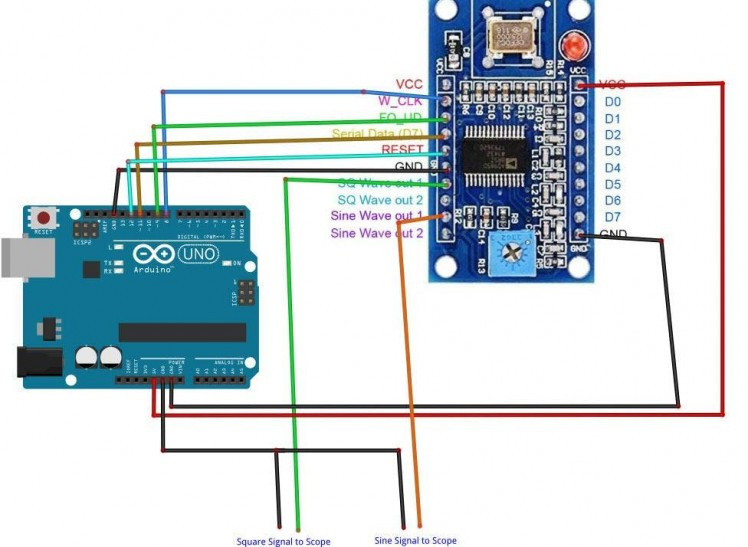

Sie können dies auch nur mit< kombinieren a href=https://create .arduino.cc/projecthub/ronfrtek/how-to-use-arduino-dds-frequenz-signal-generator-ad9850-09ea6f>Arduino Uno auf einem Steckbrett.

Eine völlig andere Möglichkeit besteht darin, dieses Modul zu verwenden, um Ihr um Ihr eigenes Software Defined Radio (SDR) zu erstellen.

Kurz gesagt, ein schönes Modul für den Einstieg!

Eigenschaften:

• 125 MHz Taktfrequenz
• On-Chip-Hochleistungs-DAC und Hochgeschwindigkeitskomparator
• DAC SFDR > 50 dB bei 40 MHz AOUT
• 32-Bit-Frequenzabstimmungswort
• Vereinfachte Steuerschnittstelle: paralleles Byte oder serielles Ladeformat
• Phasenmodulationsfähigkeit
• Betrieb mit einem 3,3-V- oder 5-V-Netzteil
• Geringe Leistung: 380 mW bei 125 MHz (5 V); 155 mW bei 110 MHz (3,3 V)
• Shutdown-Funktion
• Ultrakleines SSOP-Gehäuse mit 28 Anschlüssen

ANWENDUNGEN:

• Frequenz/Phase – Agile Sinuswellensynthese
• Taktwiederherstellungs- und Latch-Schaltkreise für digitale Kommunikation
• Digital gesteuerter ADC-Kodierungsgenerator
• Agile Local Oszillatoranwendungen< /li>
