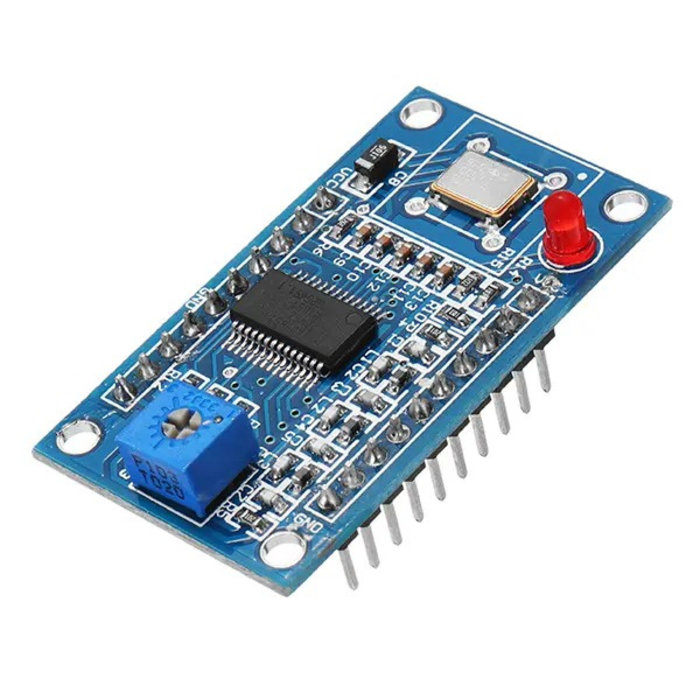

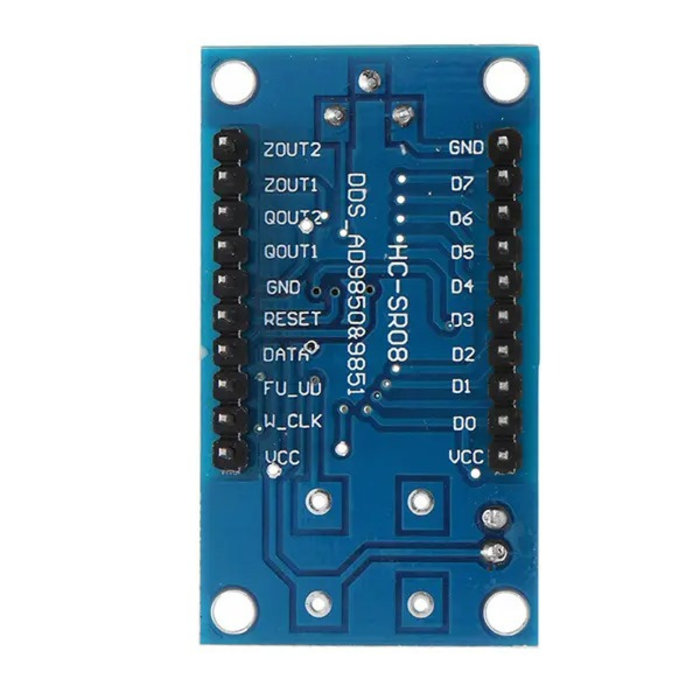

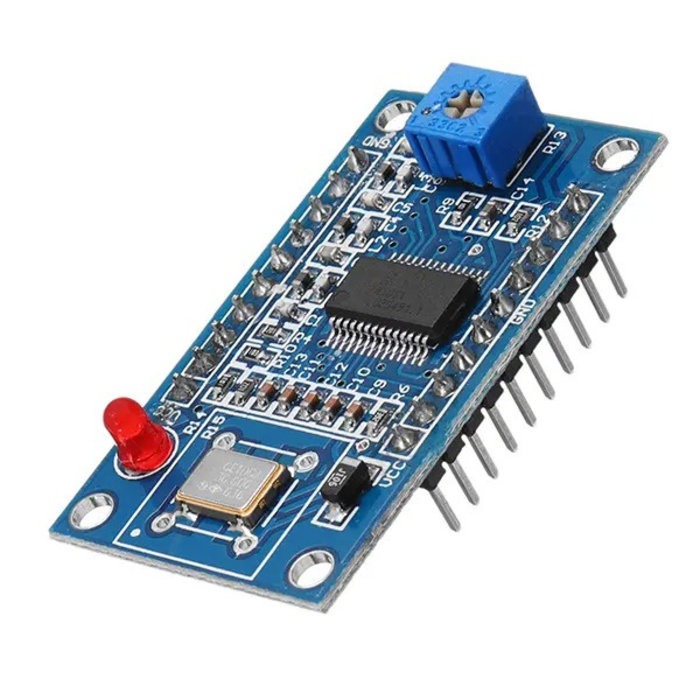

AD9850 DDS Signaal Generator Module (OT3459)

Signaalgeneratoren/ Functiegeneratoren zijn superhandig van RF tot embedded logica maar ze zijn meestal niet super goedkoop.

Goed nieuws: met deze AD9850 DDS Module maak je met enige montage je eigen flexibele, functionele en gebruiksvriendelijke Arduino frequentiegenerator!

Met een LED display, rotary Potentiometer, en een Arduino maak je een makkelijk te gebruiken, vrijstaande signaalgenerator. (Vergeet dan niet om een CP2102 USb naar TTL Serial Converter aan te schaffen indien je er nog geen in huis hebt)

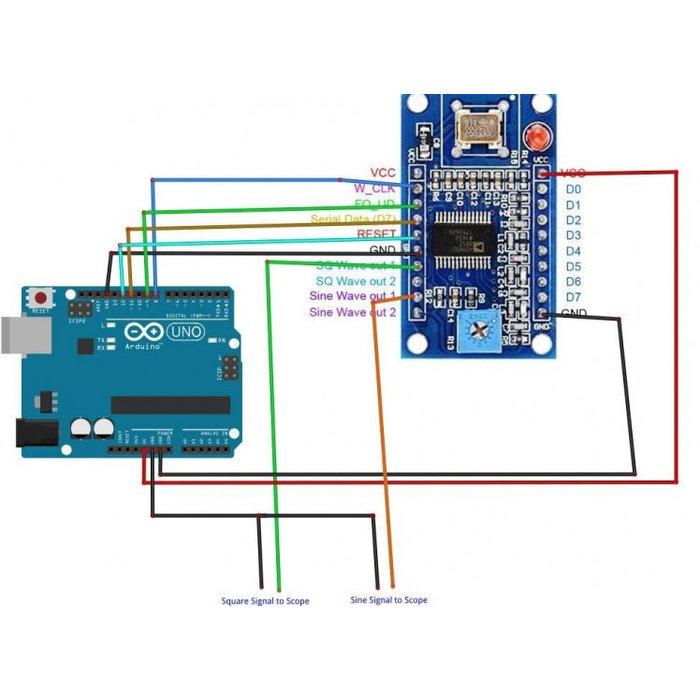

Ook kun je er voor kiezen deze enkel te combineren met Arduino Uno op een breadboard.

Een volledig andere route is het gebruiken van deze module om je eigen Software Defined Radio (SDR) te maken.

Kortom, een mooie module om mee aan de slag te gaan!

Kenmerken:

• 125 MHz kloksnelheid
• On-Chip High Performance DAC en hoge snelheid Comparator
• DAC SFDR > 50 dB @ 40 MHz AOUT
• 32-bits frequentie-afstemwoord

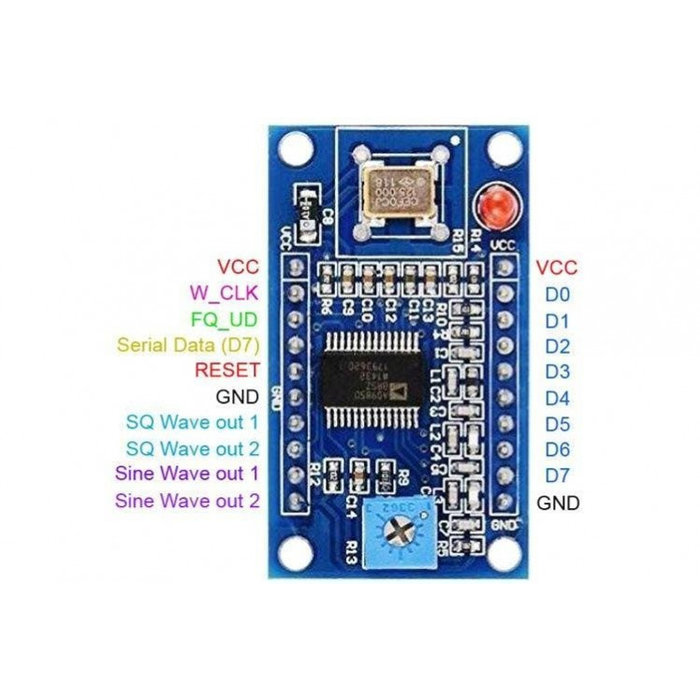

• Vereenvoudigde besturingsinterface: parallelle byte of serieel Laadformaat
• Mogelijkheid tot fasemodulatie
• Werking met één voeding van 3,3 V of 5 V
• Laag vermogen: 380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
• Uitschakelfunctie
• Ultrakleine SSOP-verpakking met 28 afleidingen

TOEPASSINGEN:

• Frequentie/fase—Agile sinusgolfsynthese
• Klokherstel en vergrendelingscircuits voor digitaal communicatie
• Digitaal gestuurde ADC-coderingsgenerator
• Agile Local Oscillator-toepassingen
