Drahtloses Relaismodul inkl. Fernbedienung – 12 V, 1 Kanal, 433 MHz RF (OT3496)

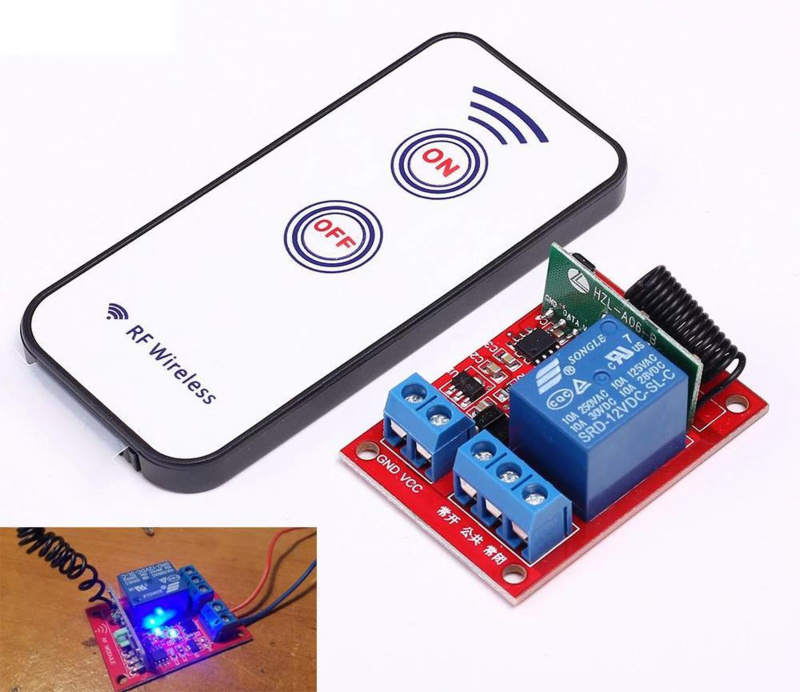

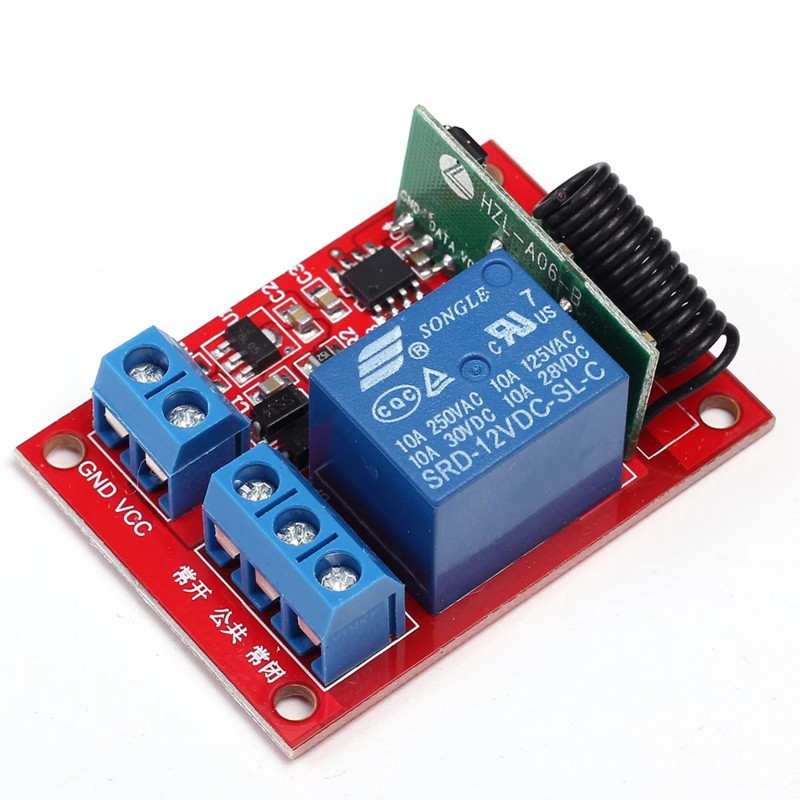

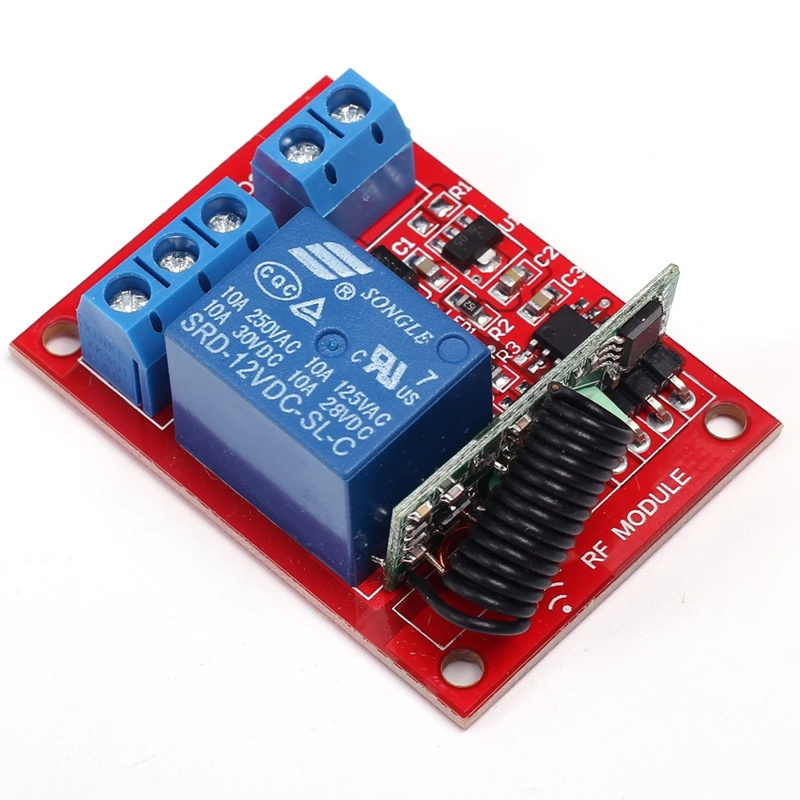

1-Kanal-Relaismodul mit RF-Fernbedienung. Besteht aus einem Relais-Empfangsmodell und einer Fernbedienung mit 2 Tasten. Das Modul arbeitet mit DC 12V und unterstützt eine maximale Ladung von 250VAC-10A, 30VDC-10A.
Ideal für Ihre eigenen Smart Home/IOT-Projekte: Erstellen Sie Ihren eigenen Smart Switch
Funktionen
- Betriebsspannung: 11,5-12,5 V; VCC wird an den Pluspol angeschlossen; GND verbindet sich mit dem Negativ; NC, COM, NO Verbindung zum Ausgang
- Betriebsstrom: 40 mA (Relaisbetriebszustand)
- Ruhestrom: 6 mA (Relaisfreigabezustand)

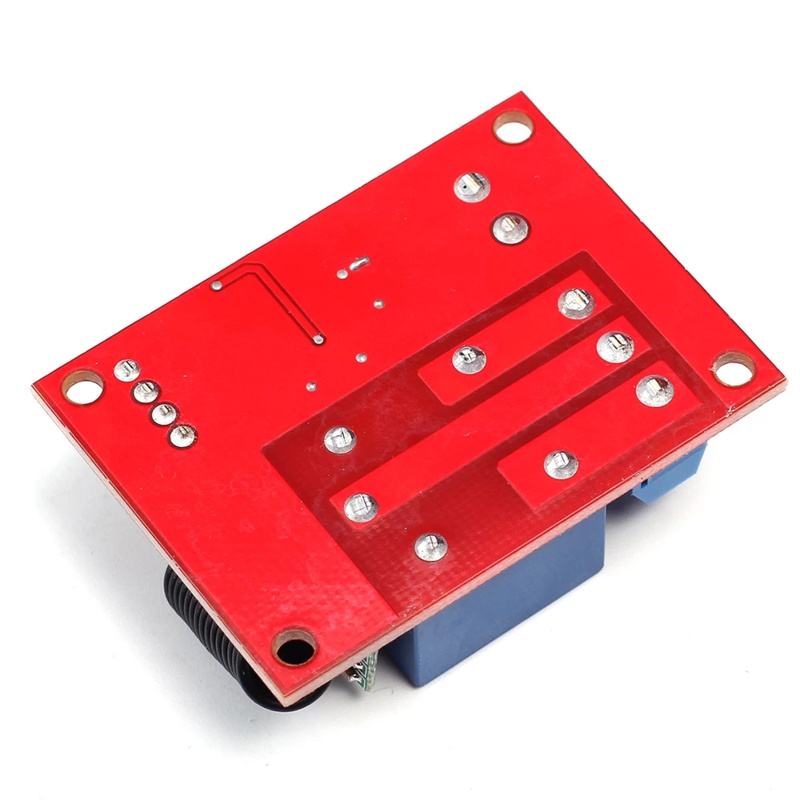

- Abmessungen : 35 * 48 mm mit 4 Befestigungsschraubenlöchern
- 433 MHz kabelloser HF-Empfang
- Empfangsentfernung: 15–30 m
- Betriebsmodus: selbstsichernd
- Betriebsanzeige: LED1 (Stromversorgungskontrollleuchte), LED2 (Relaisschalter-Kontrollleuchte)
- Relais max. Last: 250 V AC-10 A, 125 V AC-10 A; 30 V-10 A; 28 V-10 A
Nach dem Einschalten drücken Sie die ON-Taste auf der Fernbedienung. Das Relais funktioniert (COM-Port und NO sind verbunden); Drücken Sie die AUS-Taste, das Relais wird freigegeben (Wiederherstellung des ursprünglichen Zustands, COM-Port und NC-Port sind verbunden); Spätere Vorgänge können wiederholt werden (EIN bei eingeschalteter Steuerung, AUS bei ausgeschalteter Steuerung)
