    Dieses MOSFET-Modul auf Basis des IRF540-MOSFET ermöglicht die Steuerung von 4 verschiedenen Hochleistungsgeräten. Die LED am Modul zeigt w anLesen Sie mehr

    Möchten Sie größere Mengen dieses Produkts bestellen oder benötigen Sie ein Angebot für Ihre Organisation? Fordern Sie ein Angebot an.

    ANGEBOT ANFORDERN
    Kostenlose Rücksendung
    An Werktagen vor 15:00 Uhr bestellt = am selben Tag versendet.
    30 Tage Rückgaberecht
    1 Jahr Garantie

    Beschreibung

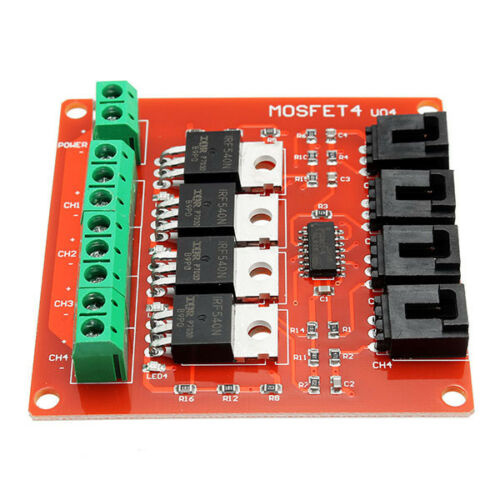

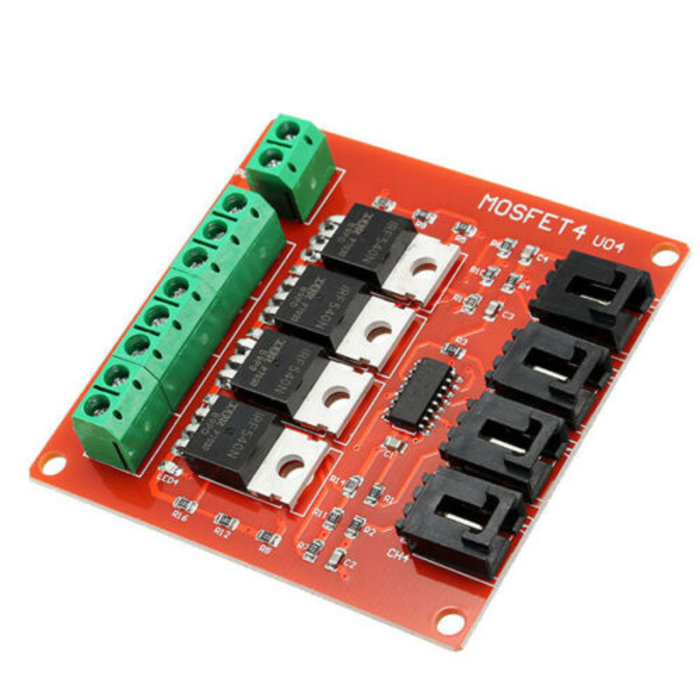

    Dieses MOSFET-Modul auf Basis des IRF540-MOSFET ermöglicht die Steuerung von 4 verschiedenen Hochleistungsgeräten.

    Die LED am Modul zeigt an, welcher MOSFET eingeschaltet ist. Diese Platine eignet sich besonders zur Steuerung eines großen LED-Streifens oder eines Motors (in einer Richtung) mithilfe von PWM.

    Spezifikationen:

    Eingangsspannung: 5 - 20 V *
    Maximal Strom: ~10A (mit Kühlblock bis zu 33A Spitze möglich)
    Kann mit 3,3V- und 5V-Signalen gesteuert werden (5V empfohlen)
    Verfügt über vier 3-mm-Löcher zur Montage
    Abmessungen: 66 x 66mm
    * Hinweis: Bei Spannungen von 5–10 V ist der Widerstand im MOSFET höher, was zu einem niedrigeren Maximalstrom und einer höheren Wärmeableitung führt. Möglicherweise ist zusätzliche Kühlung erforderlich.

    Pin-Beschreibungen schwarze Anschlüsse (rechts):

    -: GND/Masse/Min von Arduino
    +: VCC von Arduino (nicht erforderlich). angeschlossen werden)
    S: Signal-Pin vom Arduino
    Pin-Beschreibungen Schraubklemmenblöcke (links):

    Strom +: VPP Eingangsspannung MOSFET (5 - 20V)
    Leistung -: GND/Masse/min. Eingangsspannung
    +: Positive Spannung für Schaltkomponente
    -: Negative Spannung für Schaltkomponente

    Abmessungen< br />Länge: 6,5 cm
    Breite: 6,5 cm
    Höhe: 1,4 cm
